Isobyg Reform er et godt og billigere alternativ til betonelementer. Systemet er en moderne støbeforskalling, der gør det nemt for såvel den professionelle såvel som selvbyggeren at bygge kvalitets vægge lavenergi vægge i beton. Men modsat normal støbeforskalling, er det kun den ene side man behøver afforskalle. Dvs. man kan bygge isolerede ydervægge i bygninger op til 10 etager, uden at være afhængig af udvendig stillads til at afforskalle udvendig. Fordelen er altså at støbeforskallingen bliver sidende udvendig, og gør det ud for isoleringen. Isoleringen er EPS og er høj isolerende klasse 31 isolering der sikre tynde vægge. Samtidig er isoleringen ikke modtagelig overfor fugt og regn.
Til brug ved 1 og 2 plans huse hvor man ønsker høj kvalitet og sikre sig mod råd og svamp, samtidig med at man får optimal lavenergi, er systemet det rette valg. Ved lavenergi er det godt at have en stor termisk masse, dvs. megen beton indvendig for at udjævne temperaturudsving over dagen, og dermed reducere energiforbruget til køling/varme. Fordele med ISOBYG Reform:
- Beton indvendig betyder nemmere finsih og bedre energiforbrug
- Systemet har ingen kuldebroer og ingen behov for dampspærre
- Kan ikke suge fugt og dermed ikke danne grobund for råd og svamp
- Høj isoleringsevne med klasse 31 isolering
- Mulighed for at indbygge installationer som EL og VVS mens væggene opføres
Væggenen kan laveres i mange tykkelser mht. isolering og beton. Med u-værdier fra 0,19 til 0,12 og beton tykkelse fra 155 mm op til 255 mm er de fleste behov dækket ind.
Nedenfor vises en kort gennemgang af hvordan man bygger betonvægge med ISOBYG Reform systemet.
Sådan bygges vægge i beton med ISOBYG Reform
-

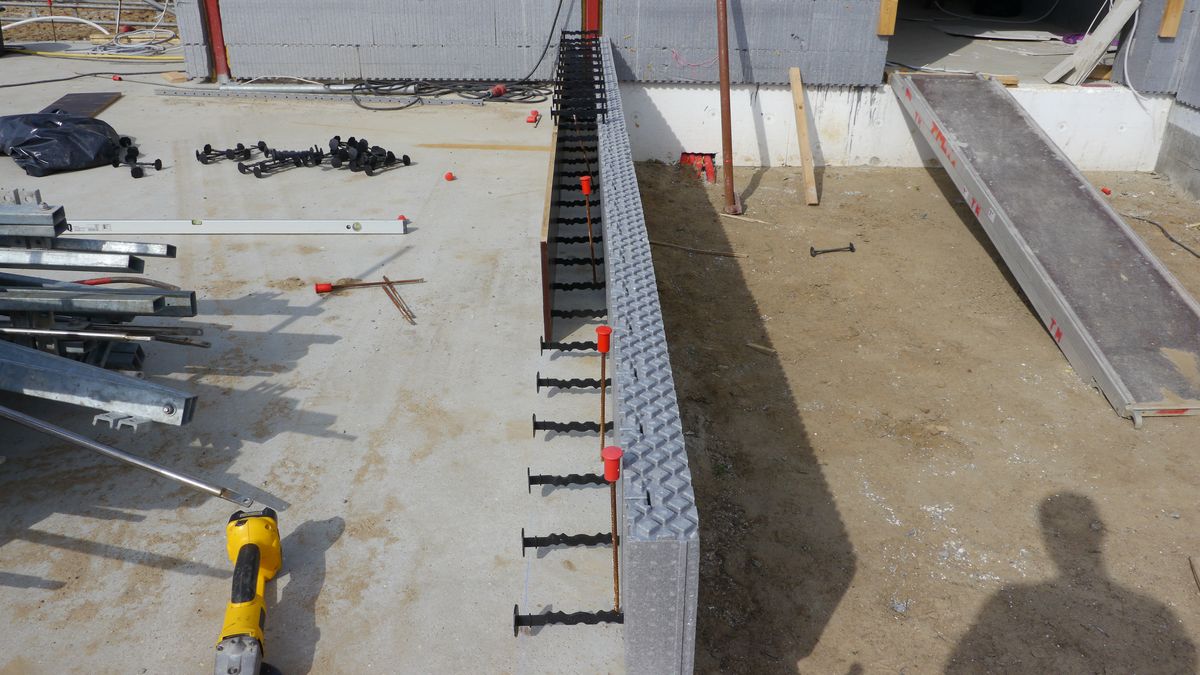

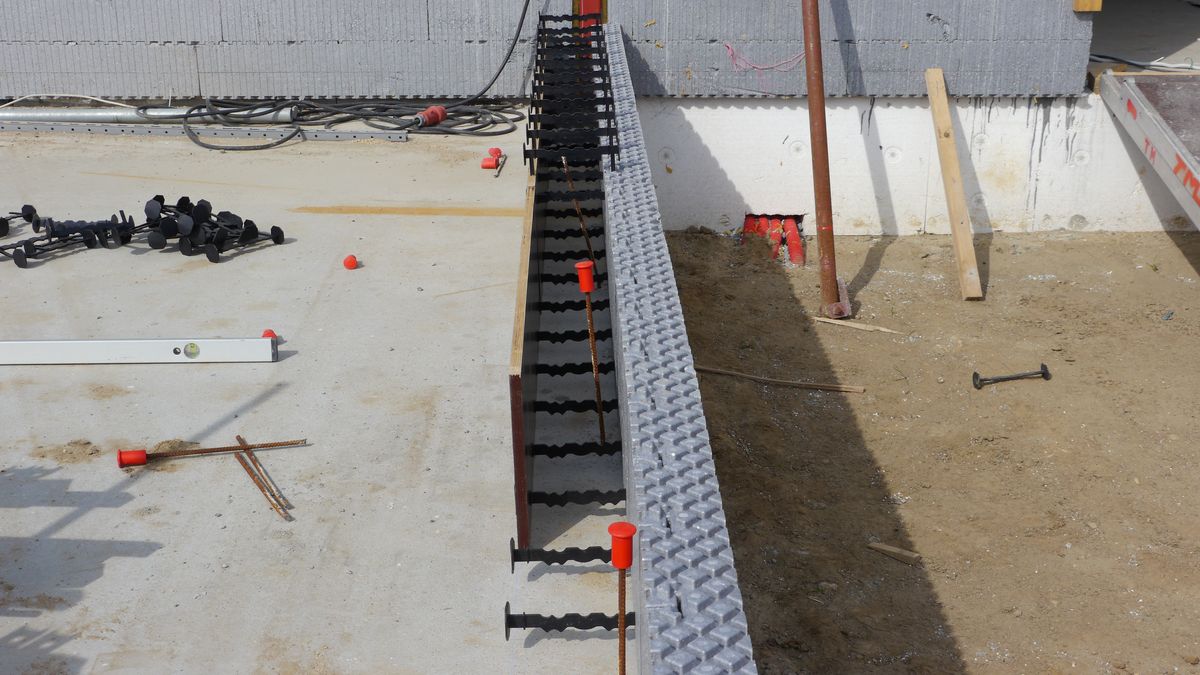

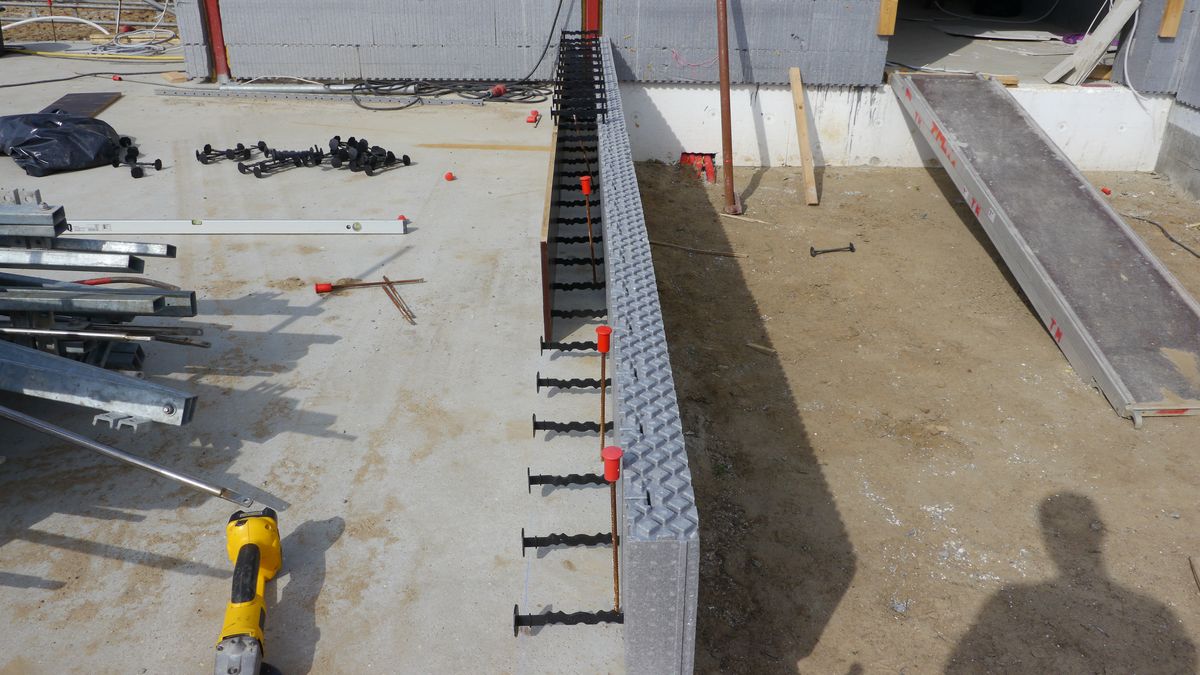

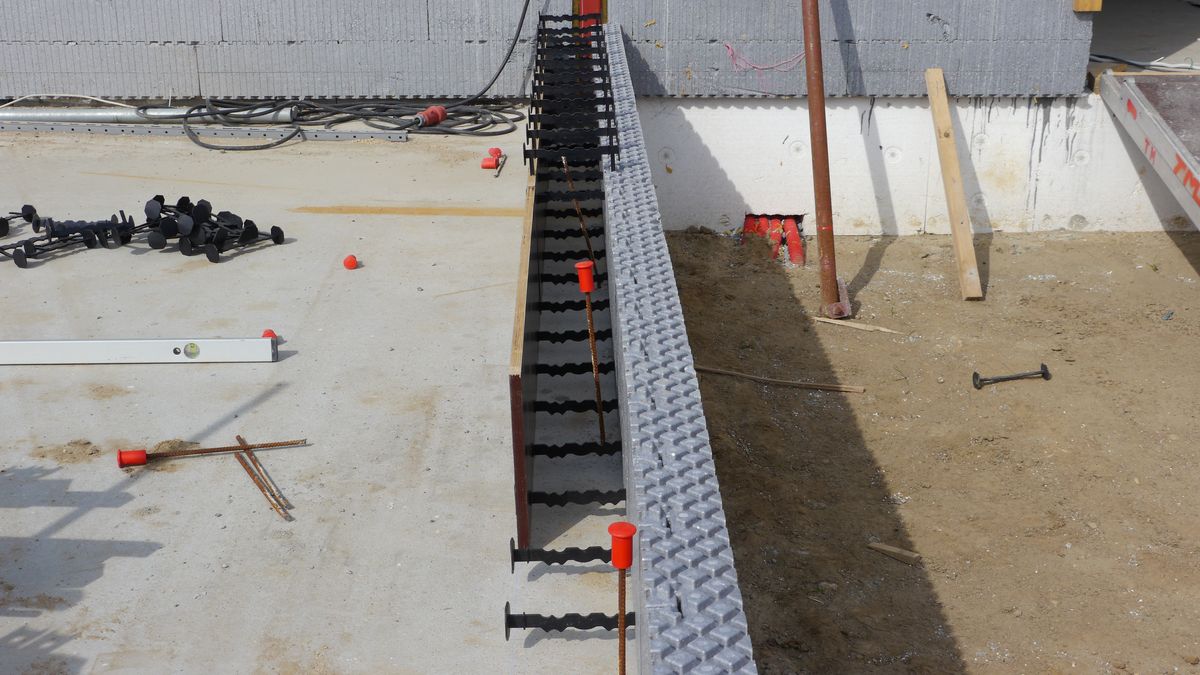

- Den første række sættes direkte på gulvet. Det anbefales, at markere med mursnor, hvor indvendig reform plade skal stå. Først placeres den udvendige EPS Blok hele vejen rund. Herefter skubbes reformpladerne ned over den første række plastbindere. Plastikbinderen bestemmer størrelsen på betonvæggen. Normalt benyttes en 155 mm beton over jord og en 205 mm beton til kælder.
-

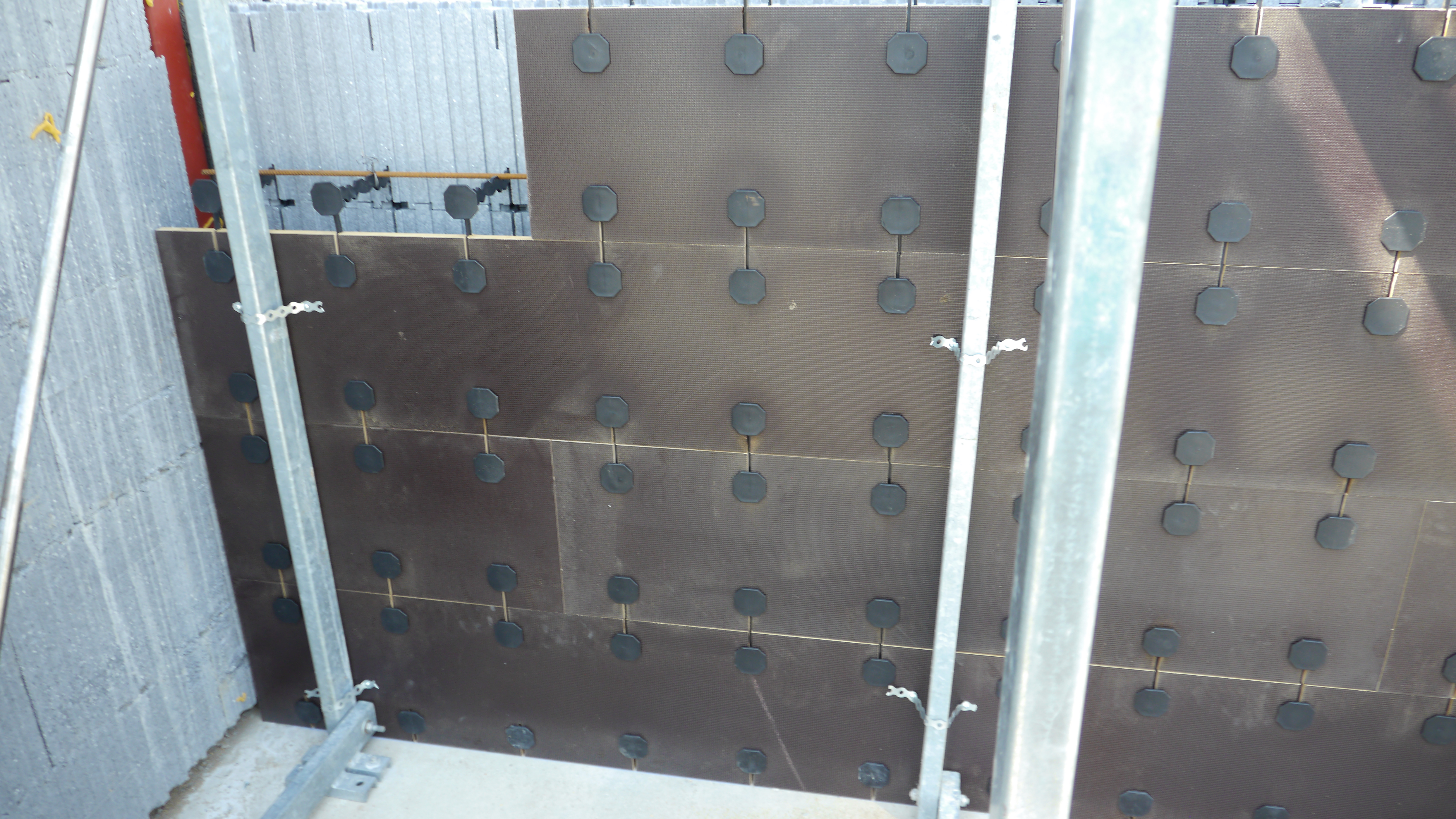

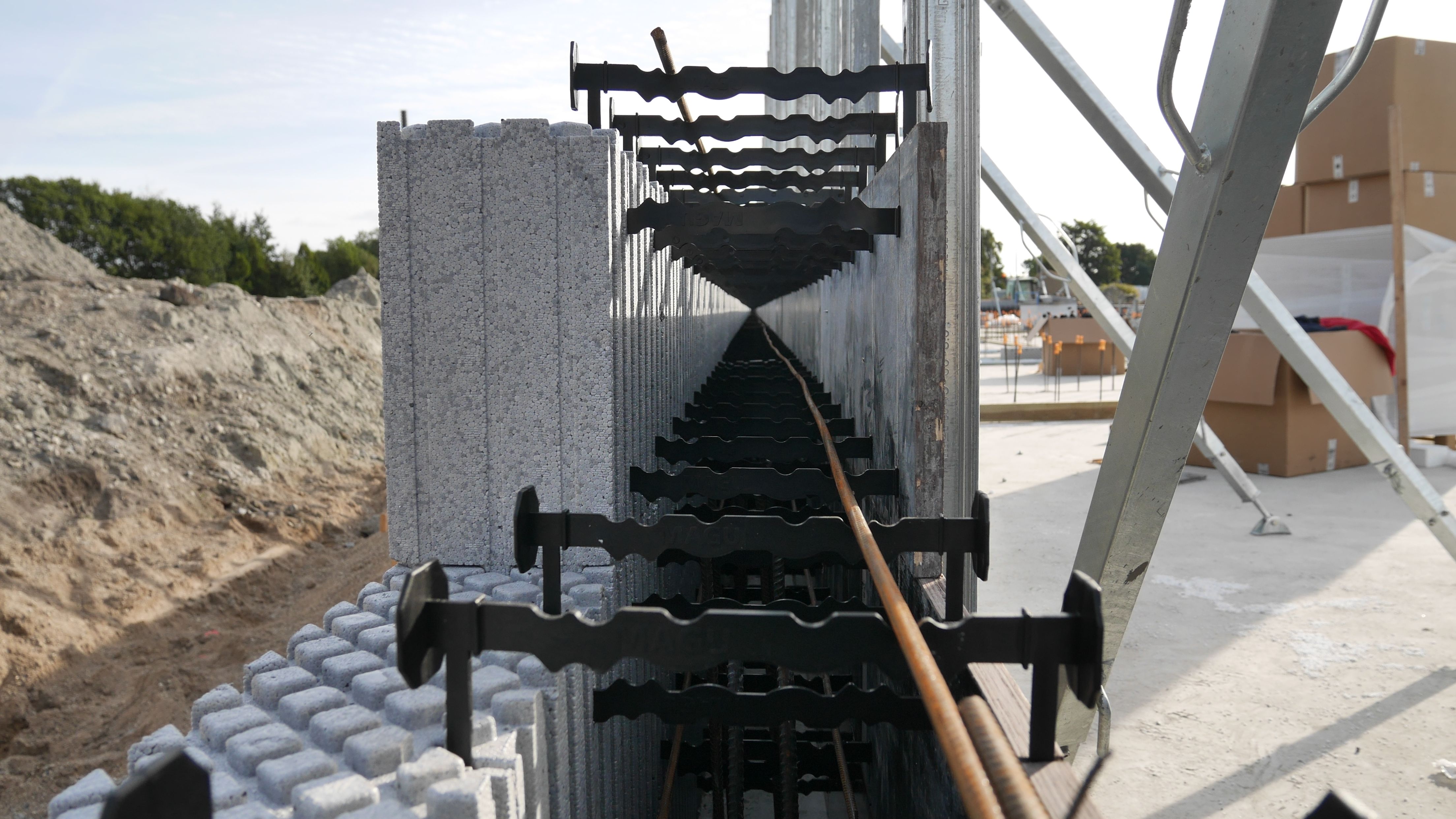

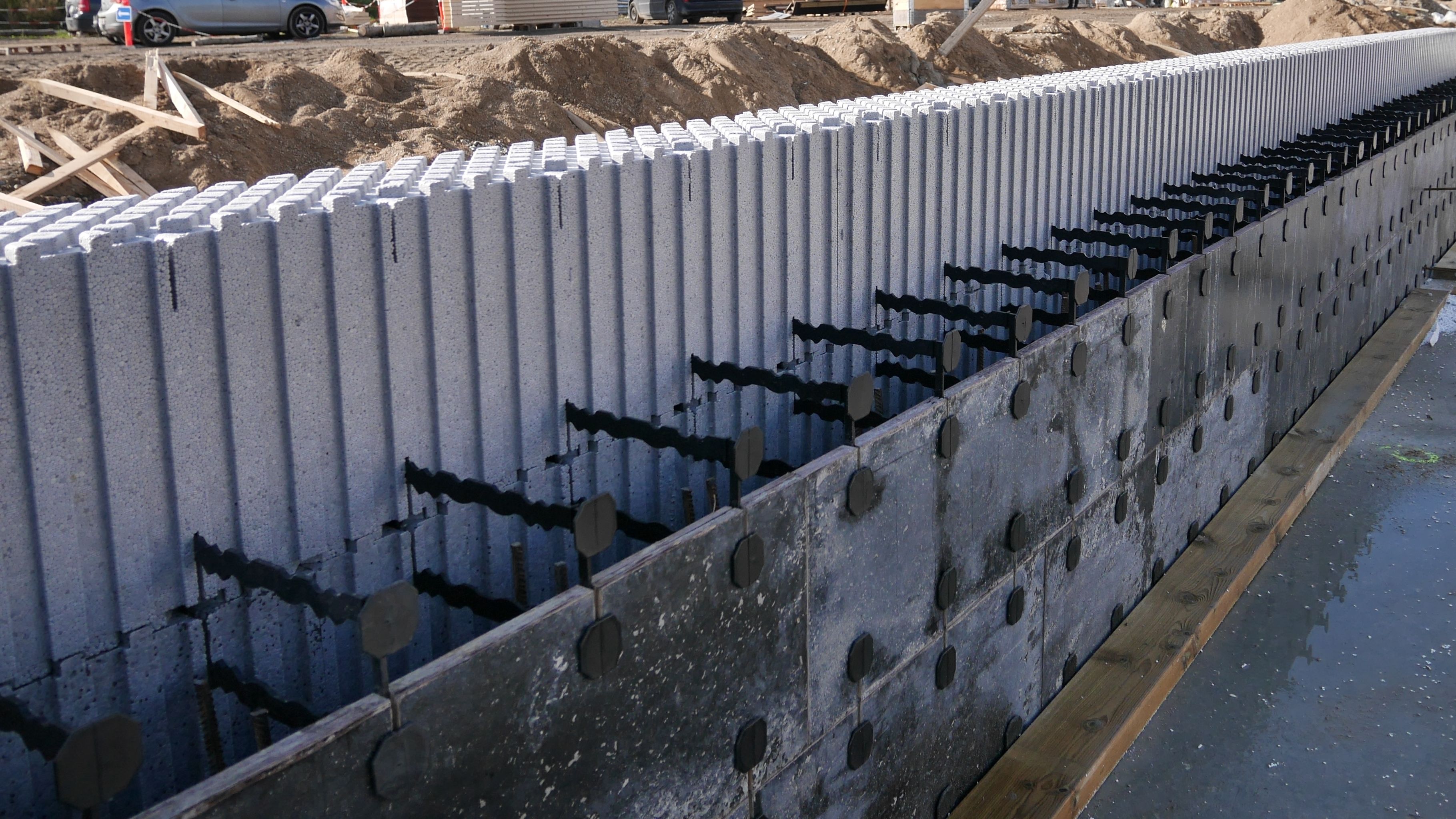

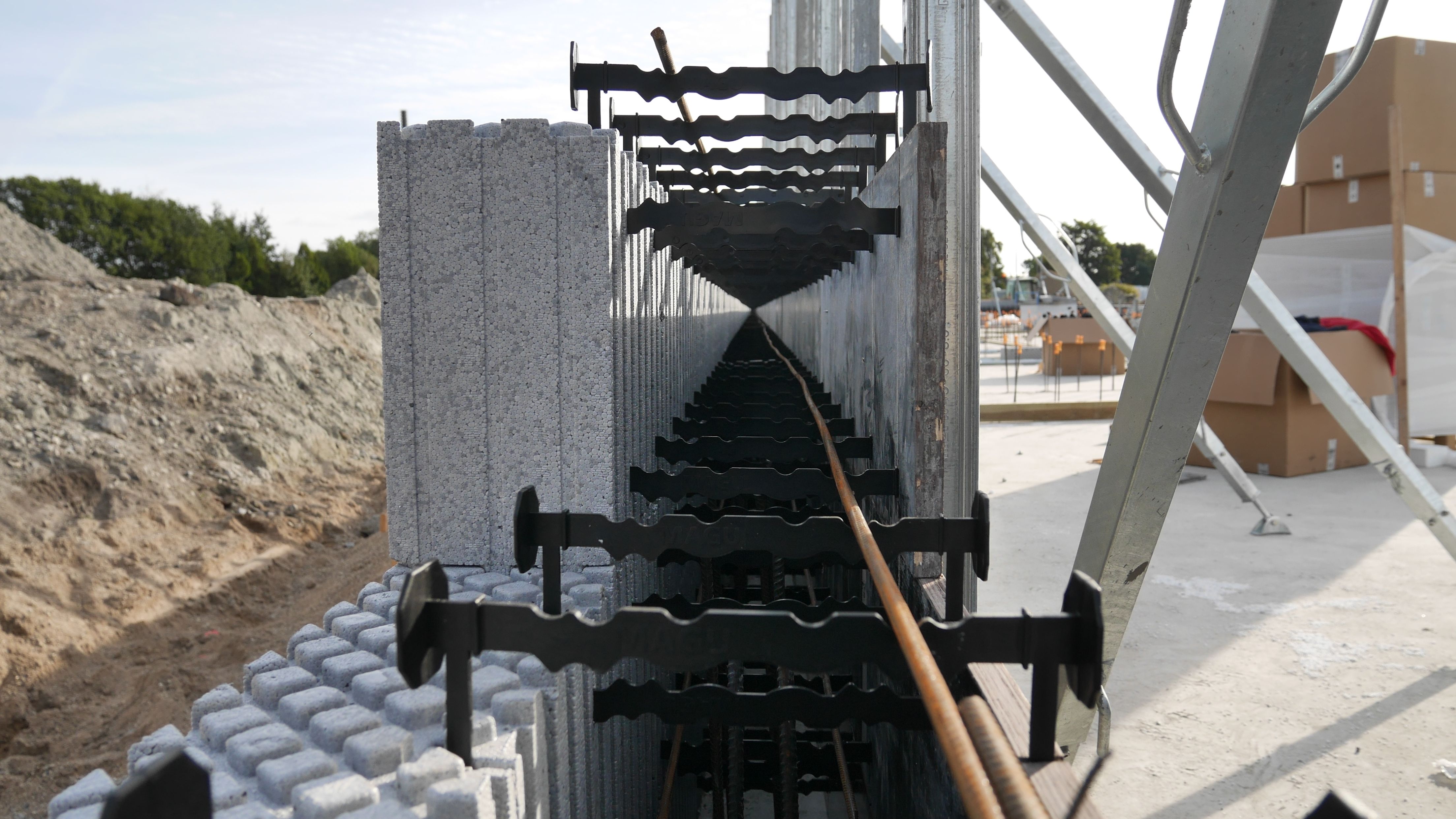

- Efter man har monteret det første skifte reformplader, begynder man at isætte dobbelt bindere. Binderne skubbes på plads, hvorefter man er klar til at sætte den næste række af udvendige EPS blokke og reformplader. Dette fortsættes indtil man når den ønskede højde. NEMT!
-
- Man kan vælge at fastgøre 2×5 tommer lægte i gulvet, til at styre væggen, hvorved man kan vente til 4-5 skifte med at placere støtterne. Ellers bør de placeres efter 2 skifte.
-

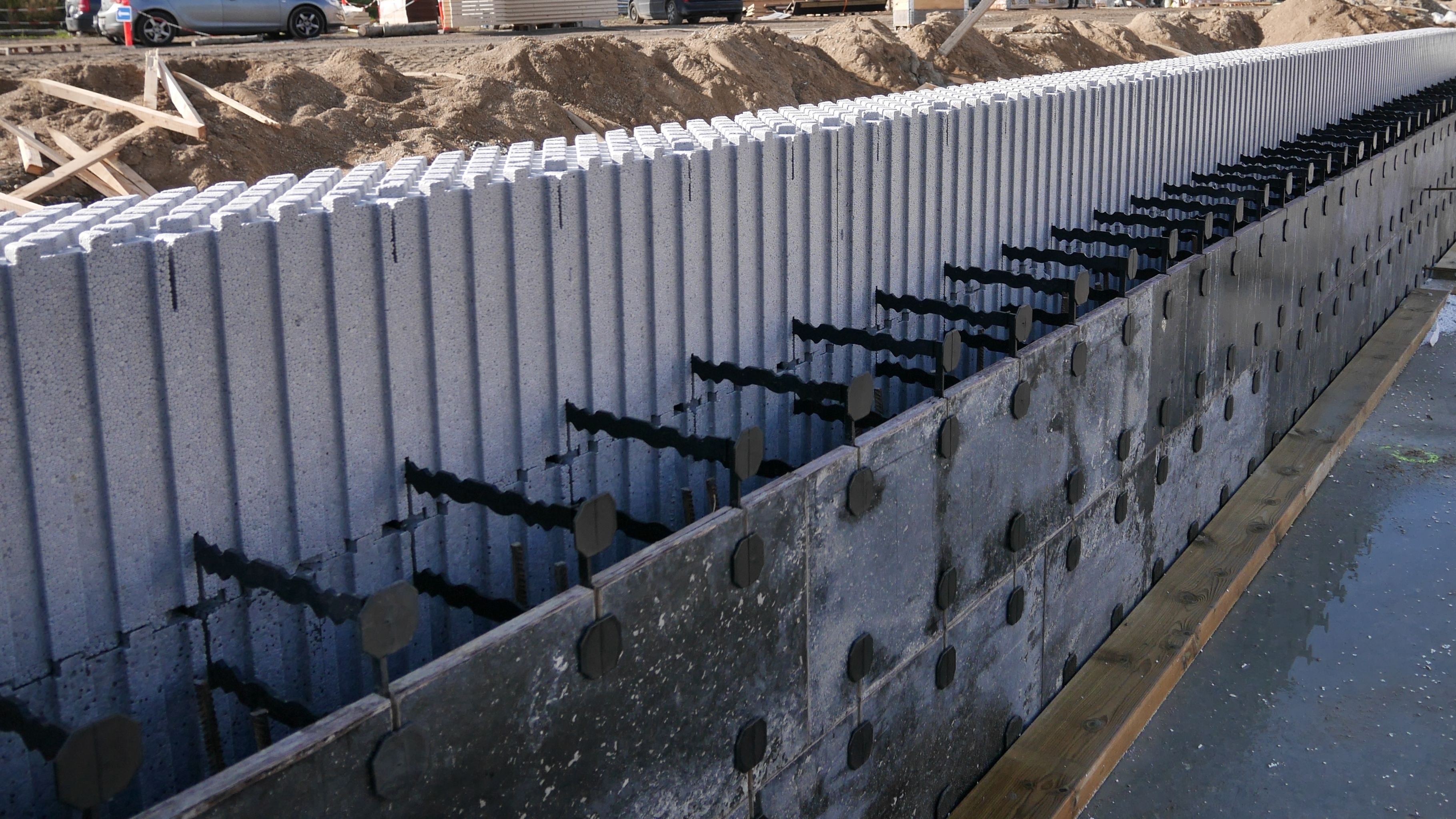

- Et nyt skifte er afsluttet, og dobbeltbinderne er placeret hele vejen rundt. Herefter placeres den udvendige isolering og den indvendige reform plade. Armeringsjern placeres og et nyt skifte er færdig.
-

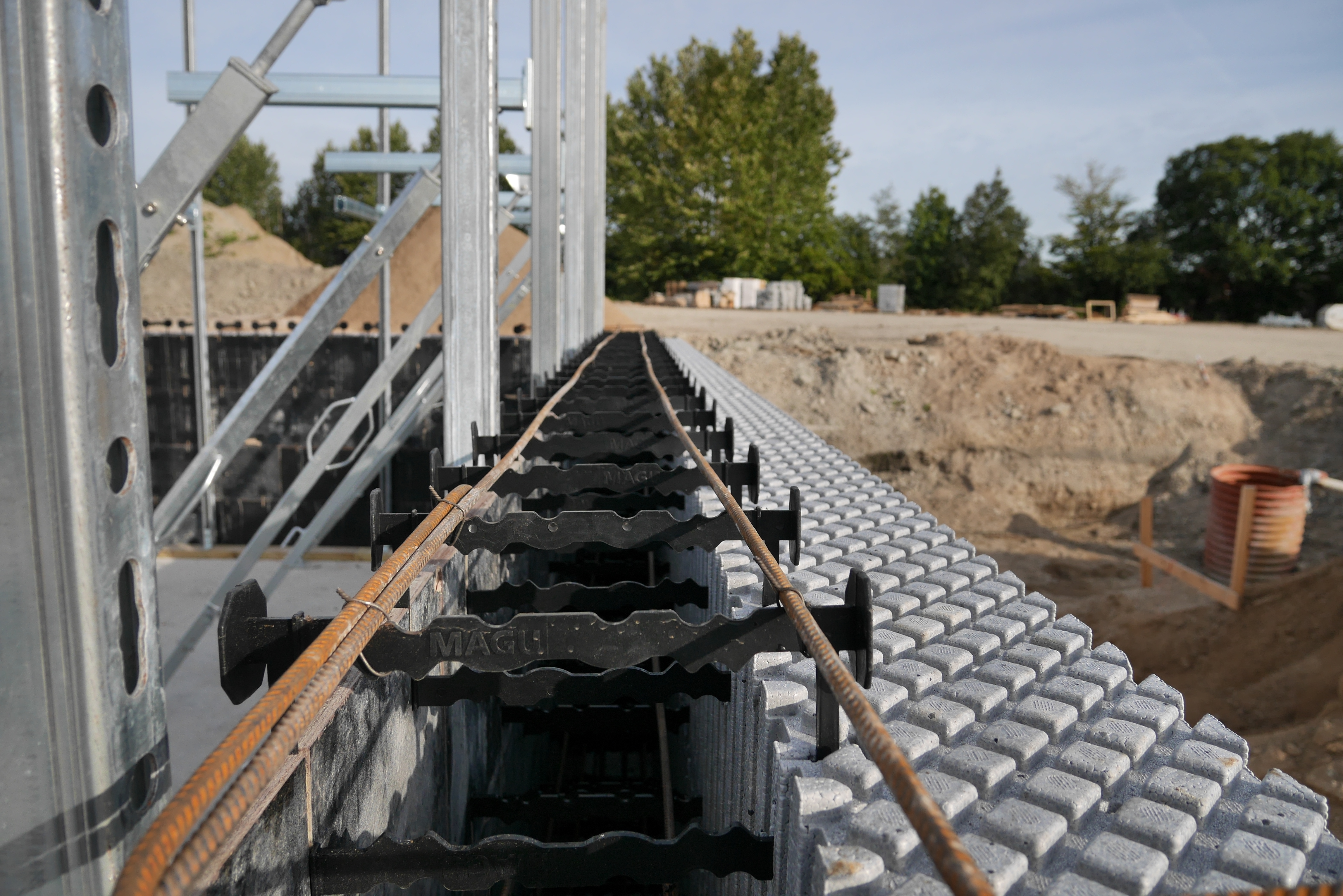

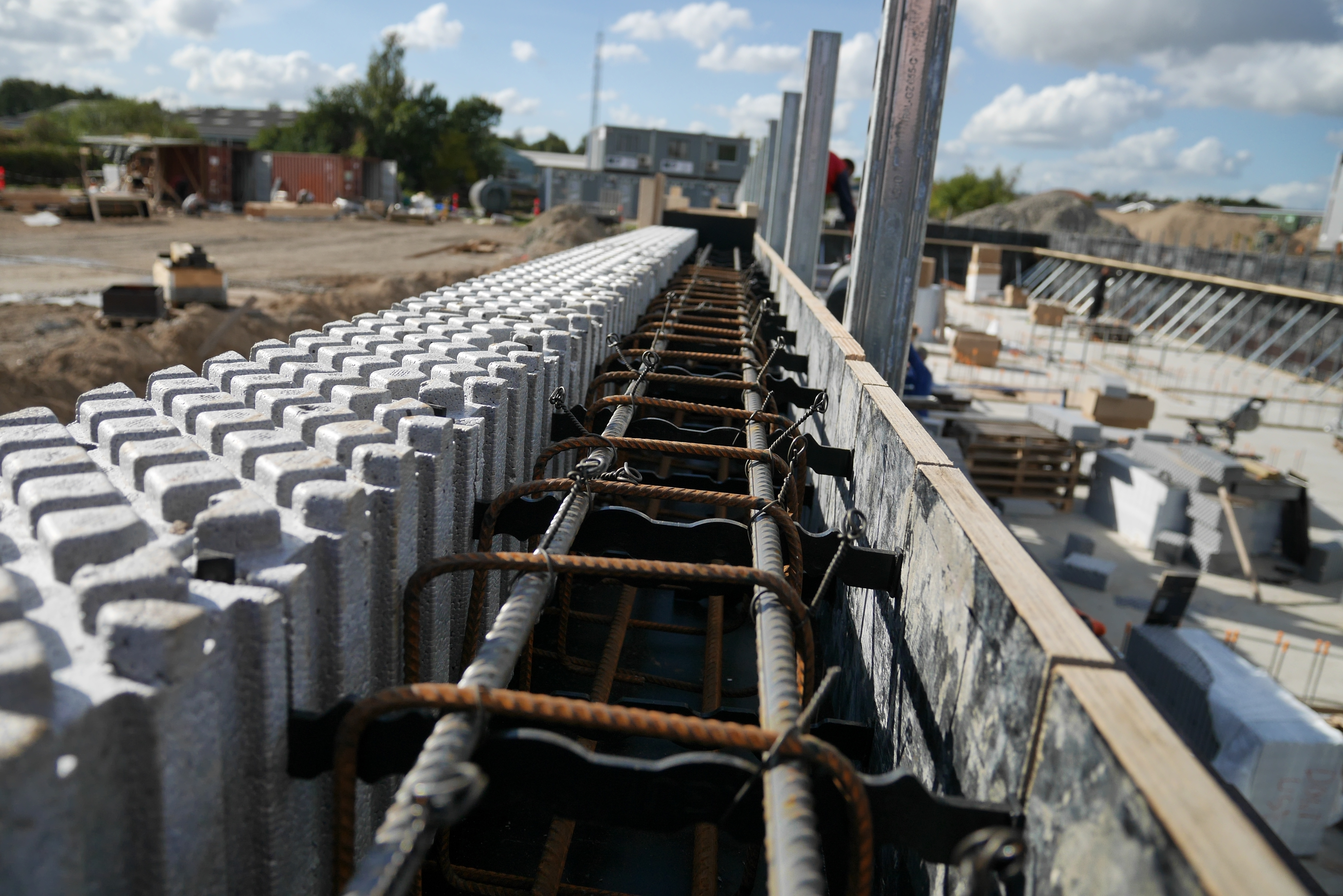

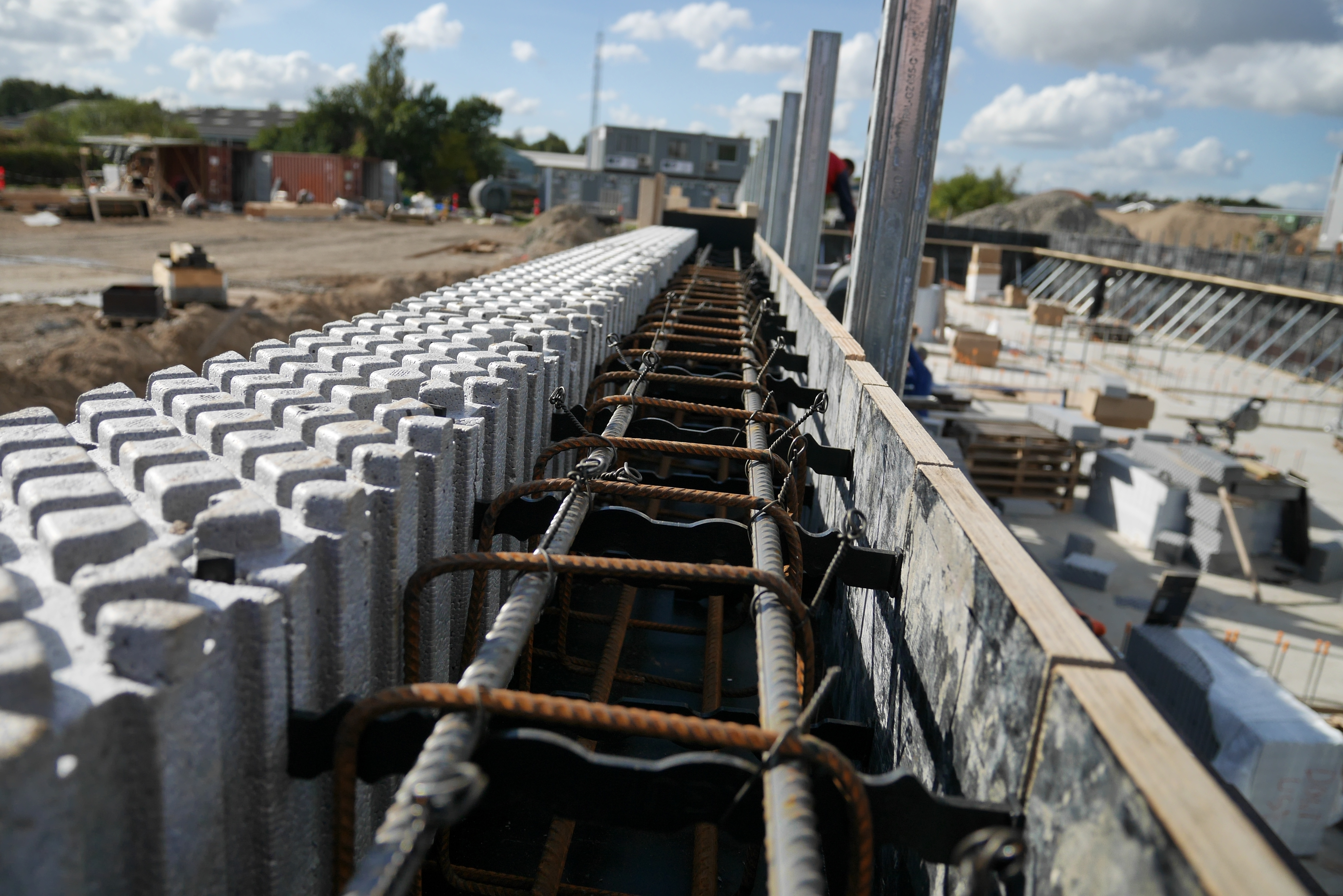

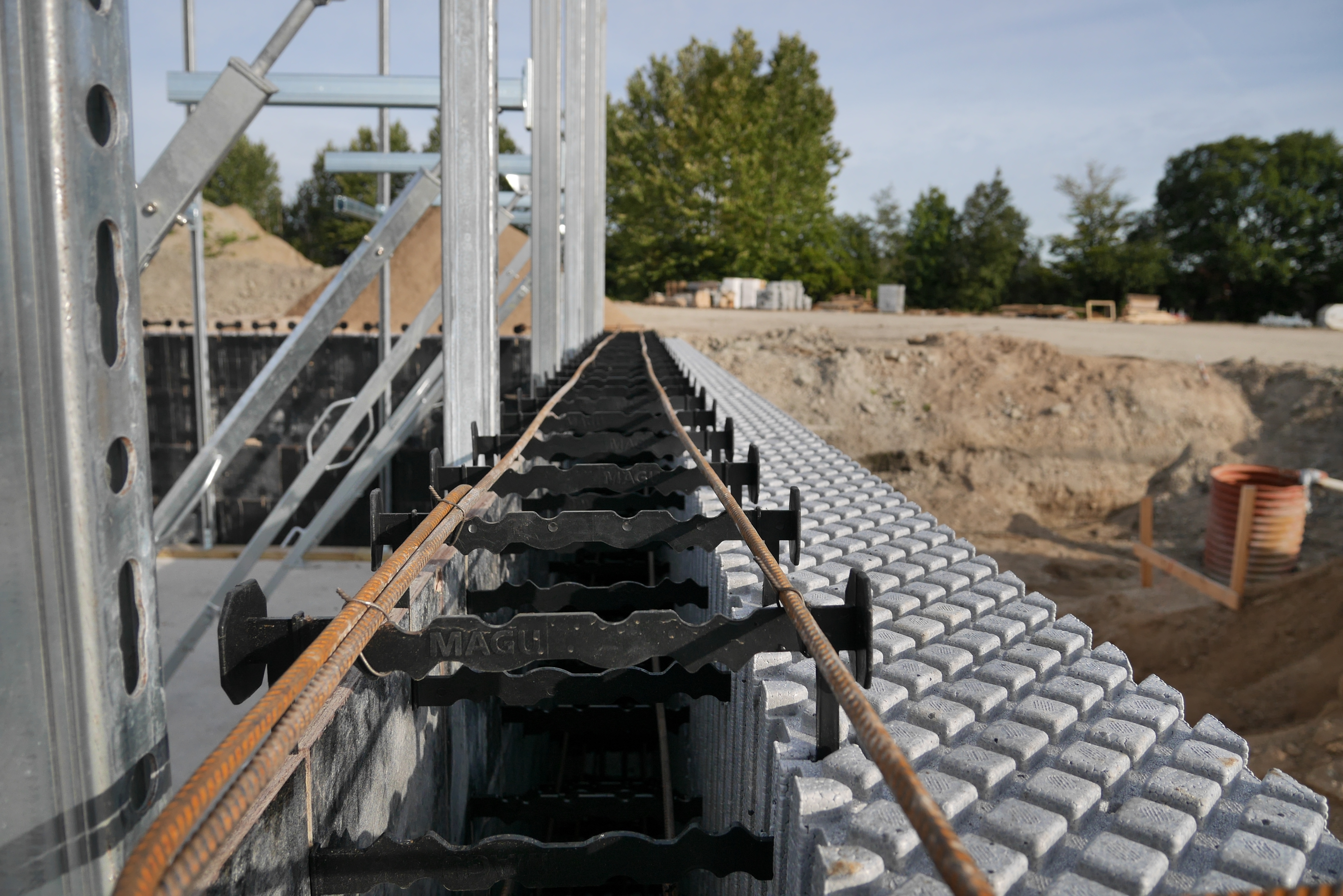

- Armeringsjern placeres vandret. Over jord placeres normalt en i hver blok og under jord placeres 2 vandret. Ved kælderspænd på mere end 5-6 meter benyttes normalt 205 mm beton. Det lodrette jern placeres til sidst når væggen har nået fuld rejse højde. Over jord er det ofte muligt at erstatte jernet med fibre, og derved reducere byggetiden betragtelig.
-
- Pladerne bør skæres til så de passe i halvforbandt, eller andet forbandt som passer med længdemålet på den samlede væg. Forbandt anbefales dog altid at være minimum 20 cm.
-

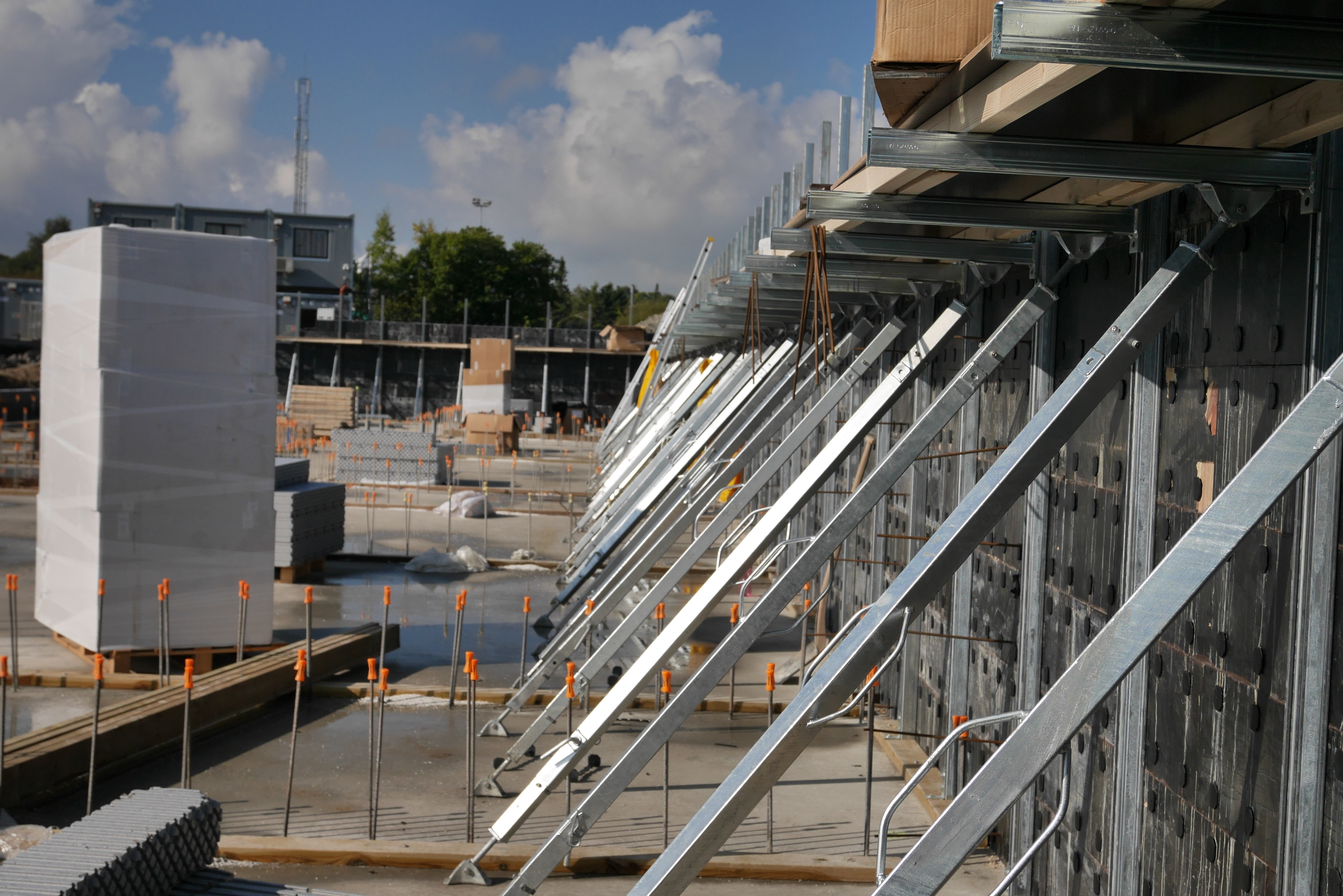

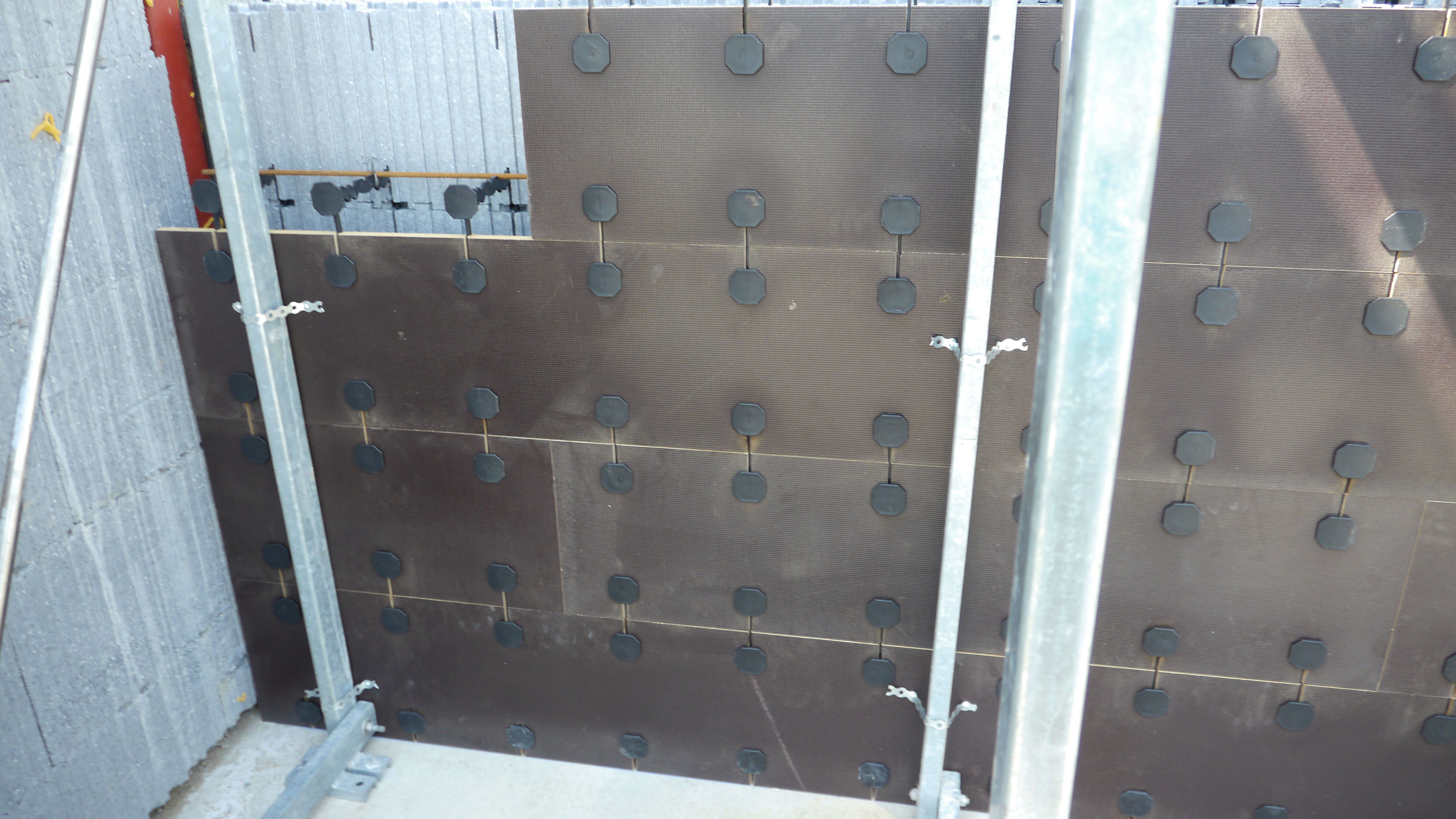

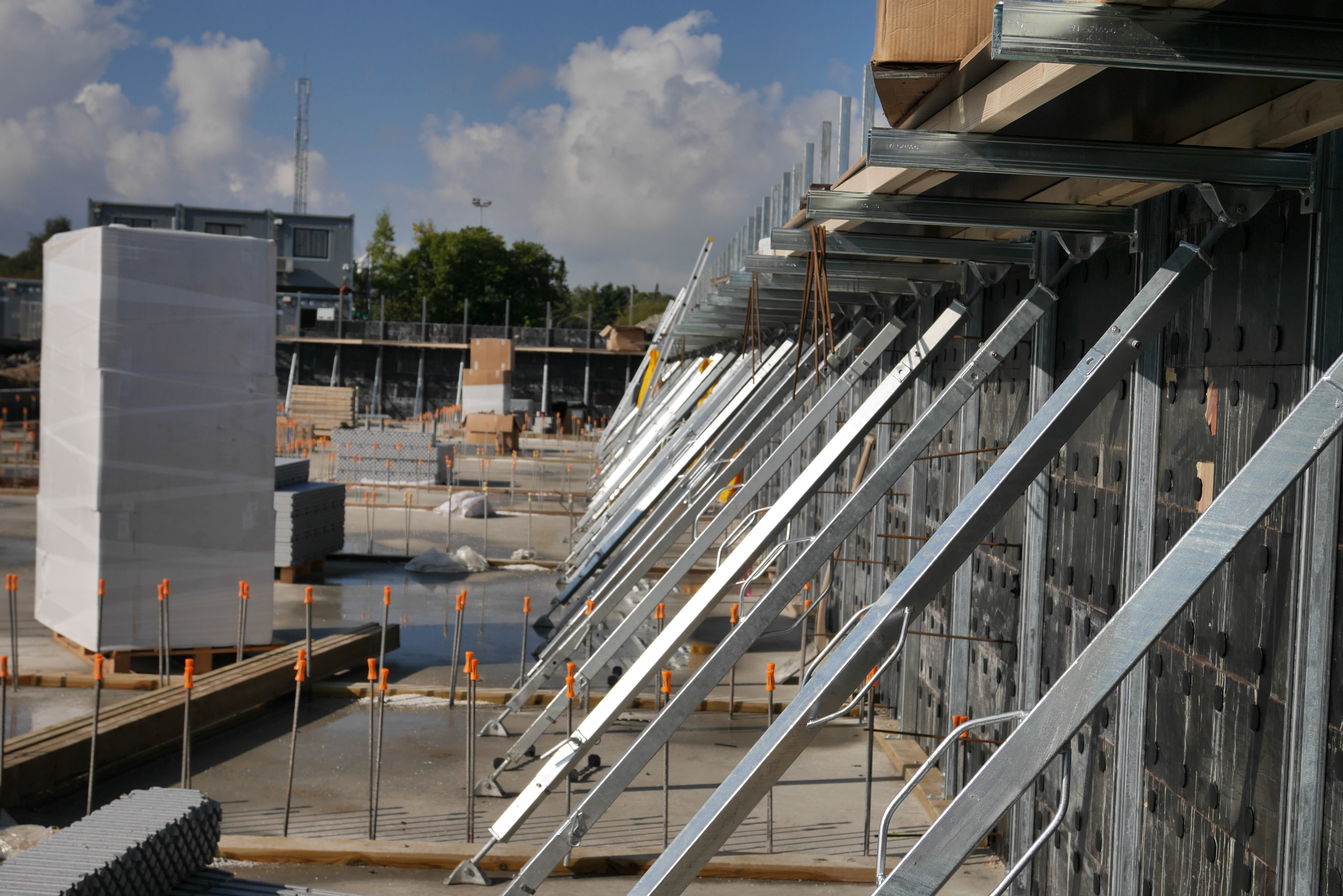

- Støtterne placeres med ca. 1 meters mellemrum. Støtterne bruges til at sikre væggen er i lod, og de kan benyttes som stillands når væggen skal bygges i højden, samt når der fyldes beton i væggen.
-

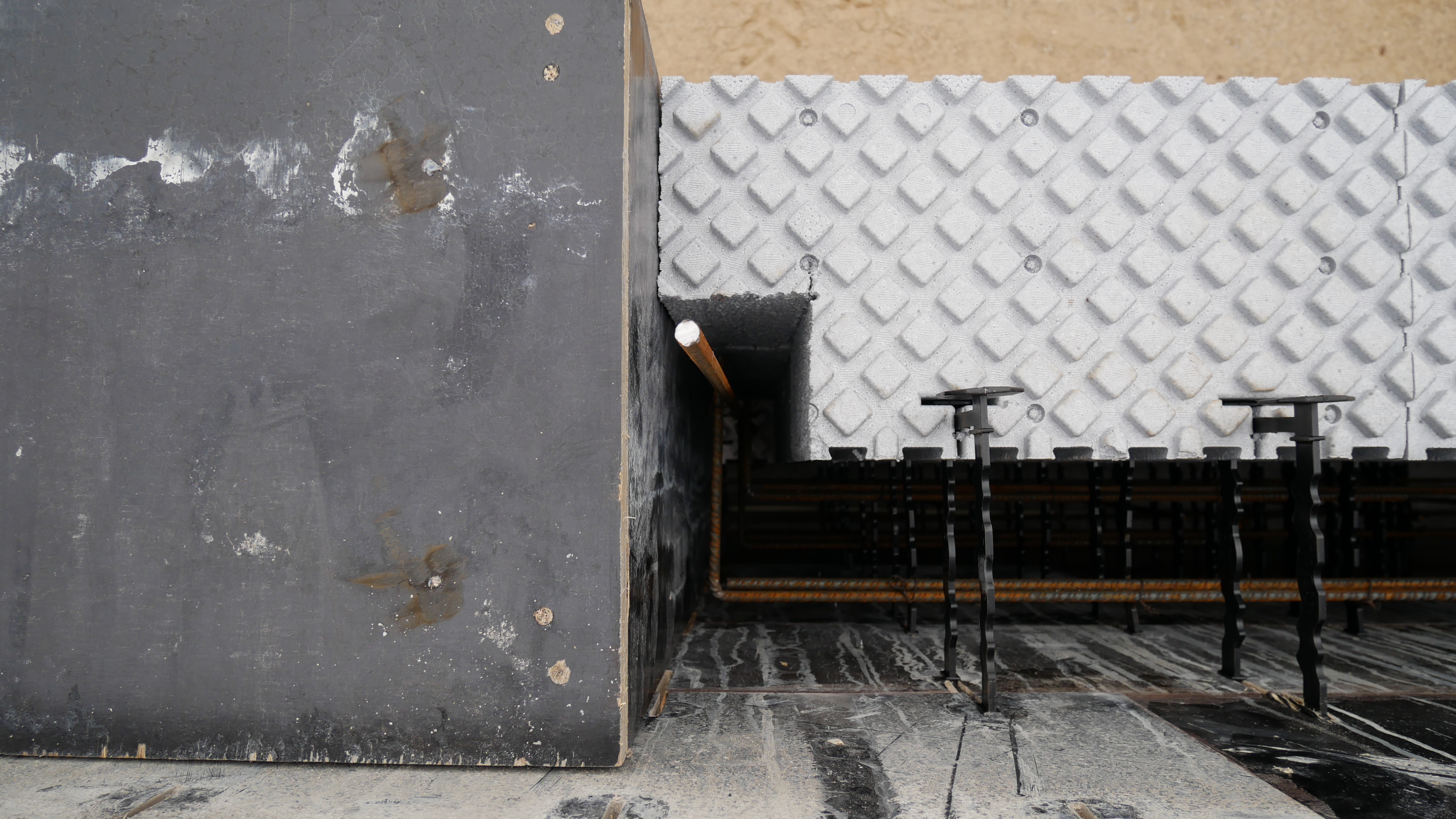

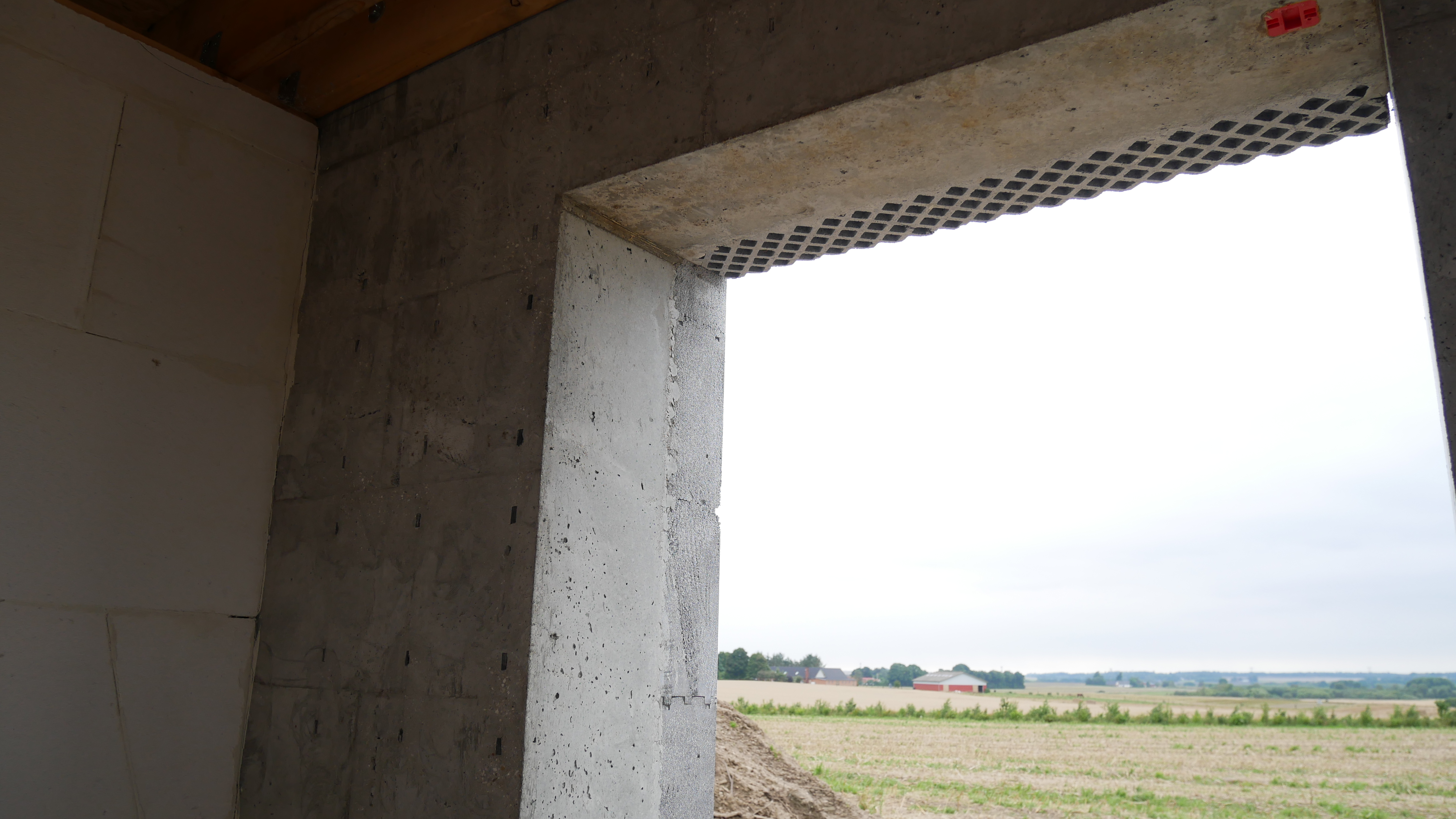

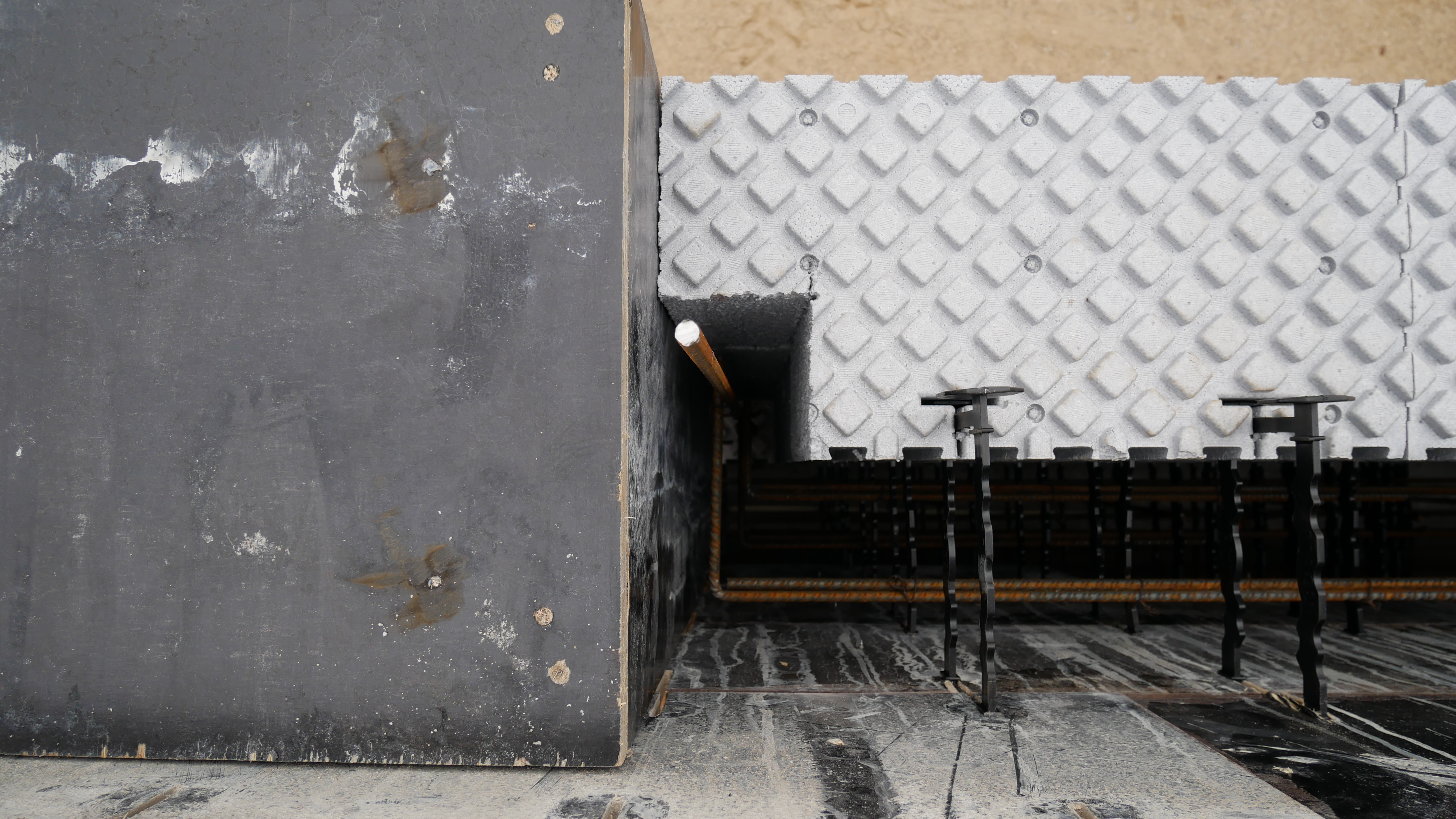

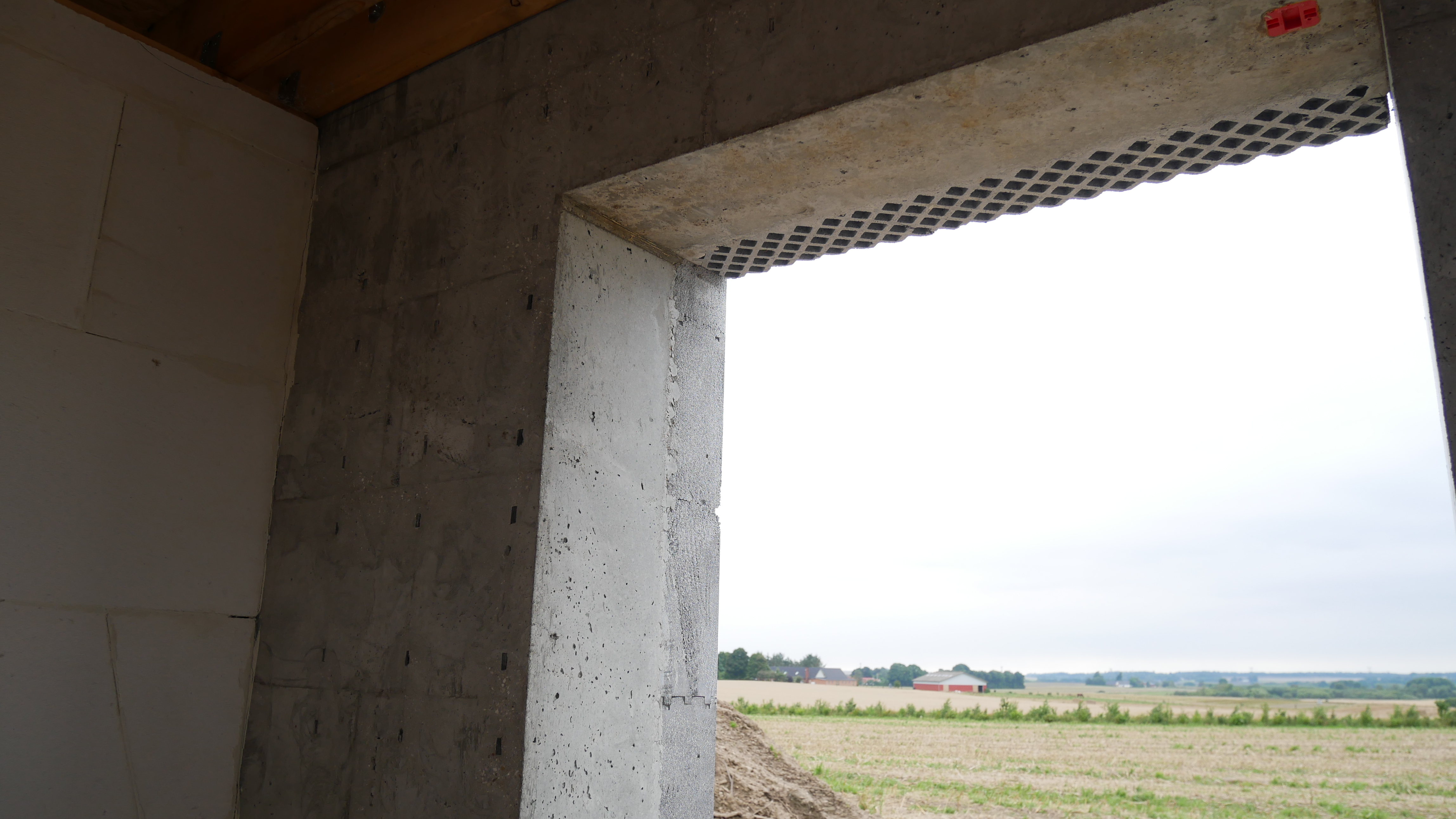

- Ved vinduer vil man ofte vælge at støbe betonen med ud i vindueslysningen. Herved slipper man for efterfølgende at skære plader til i lysningen. Det letter det efterfølgende arbejde mht. finish da man slipper for at montere to lag gips i lysningen. En beton lysning sikrer også at vindues rammen kan monteres direkte i betonen uden beslag..
-
- Ved ovenstående lysning er der udvendig 255 mm. EPS. Men i lysningen er beton dybden extra 120 mm. Hvorved vinduesrammen nemt kan skrues fast i betonen.
-
- Med REFORM systemet kan du nemt støbe en 5 meter lang vindues overligger. I blokken er der plads til at placere 4 stk. jern typisk Y12-Y20 – 2 stk. i toppen og 2 stk. i bunden. Pr. 200 mm. placeres en bøjle. Efter støbning har man således en betonbjælke med stor styrke og som samtidig har været billig at fremstille i forhold til stål.
-

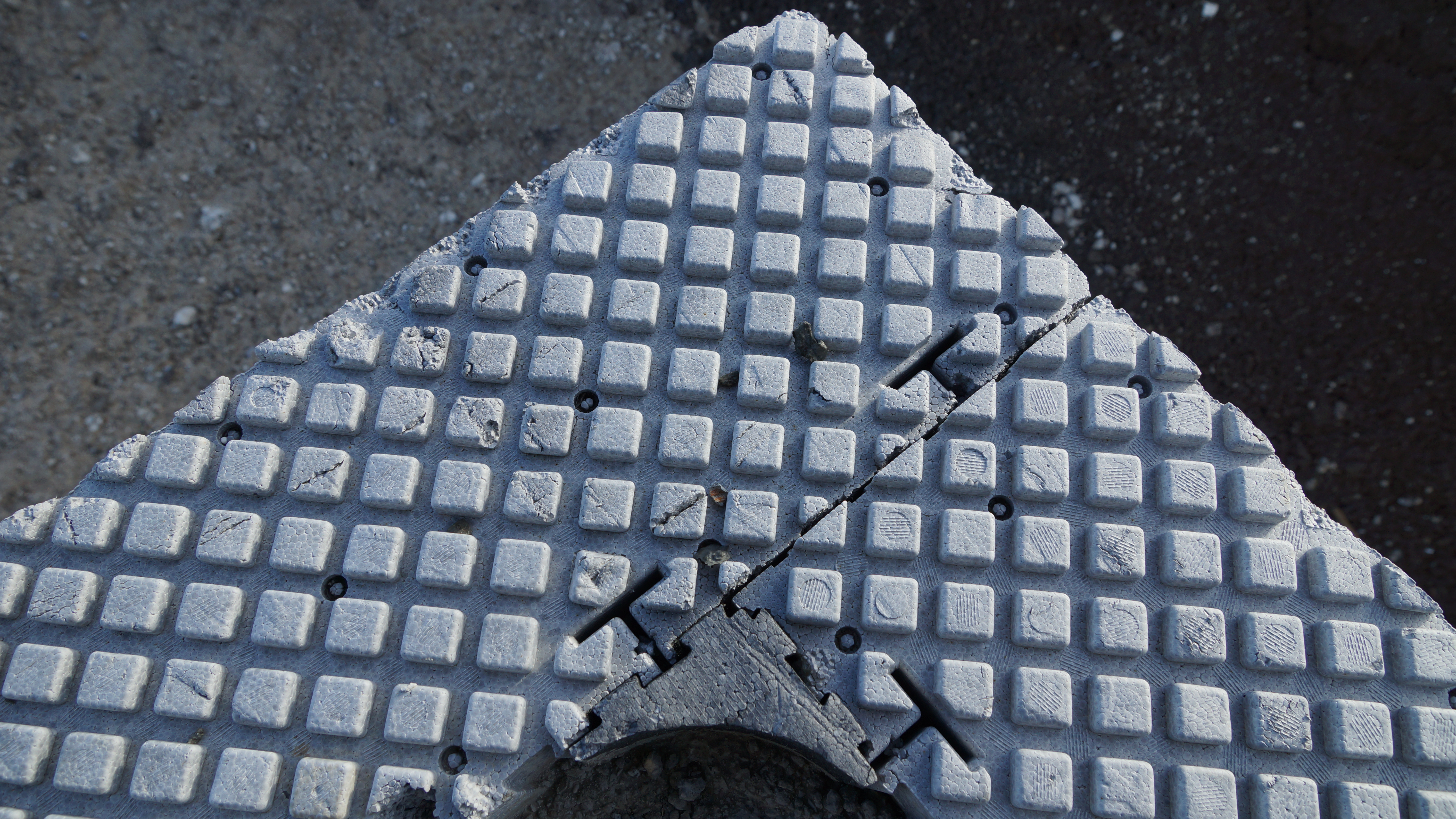

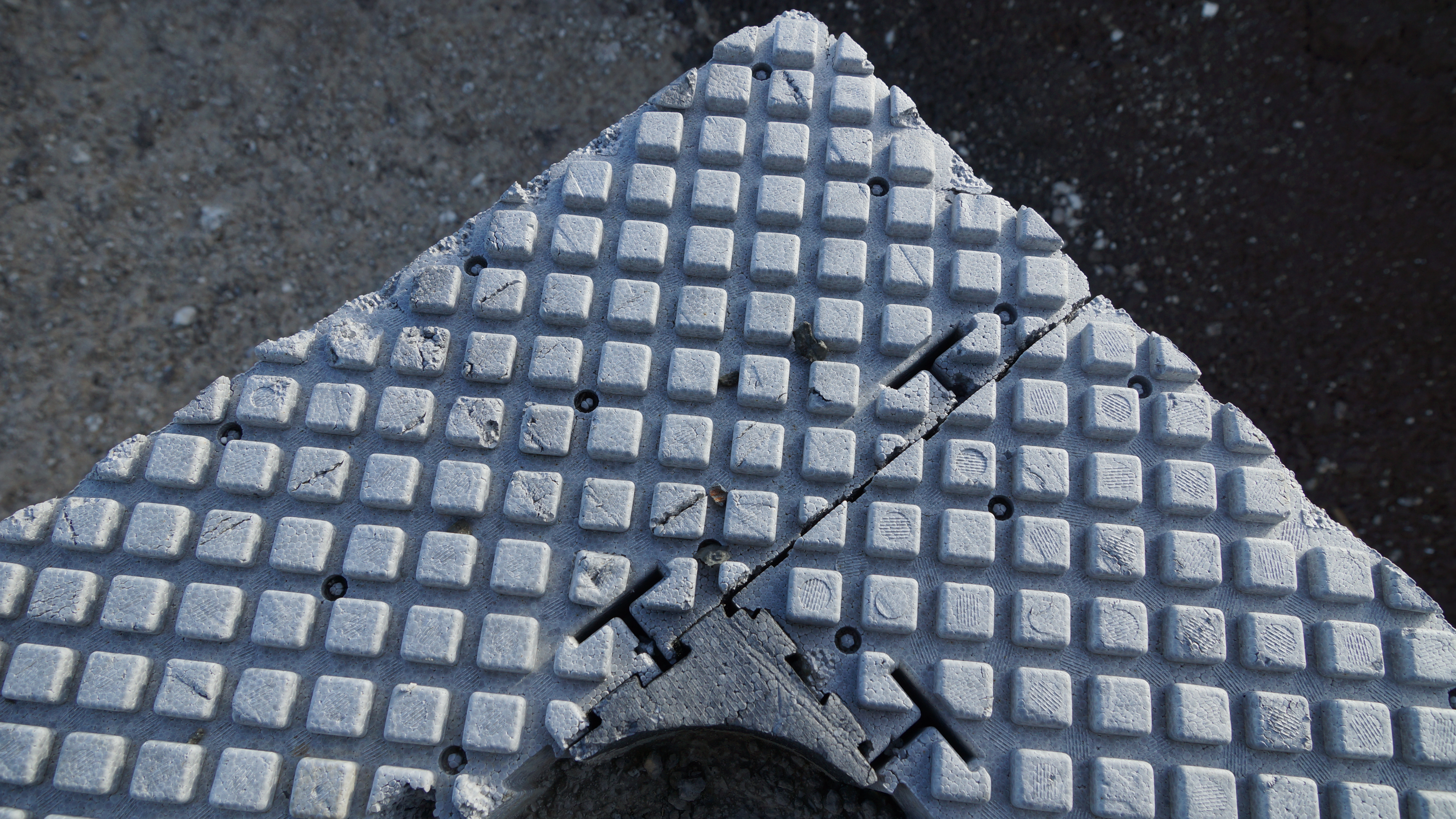

- Med ISOBYG REFORM behøver man ikke specielle hjørne blokke. Bokkene tilpasses ved hjørner med en sav, og evt. kan hjørne trekant benyttes.
-

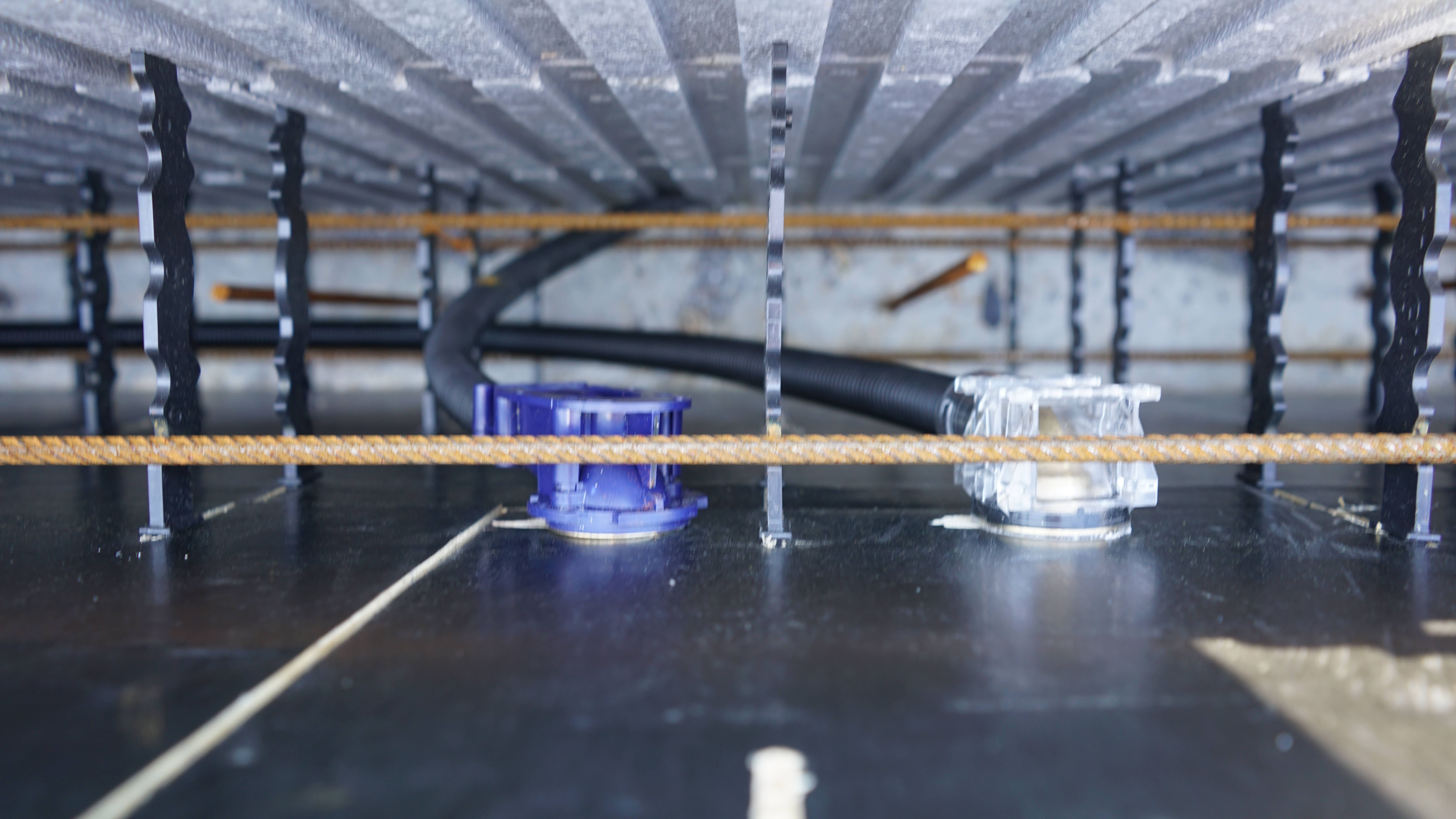

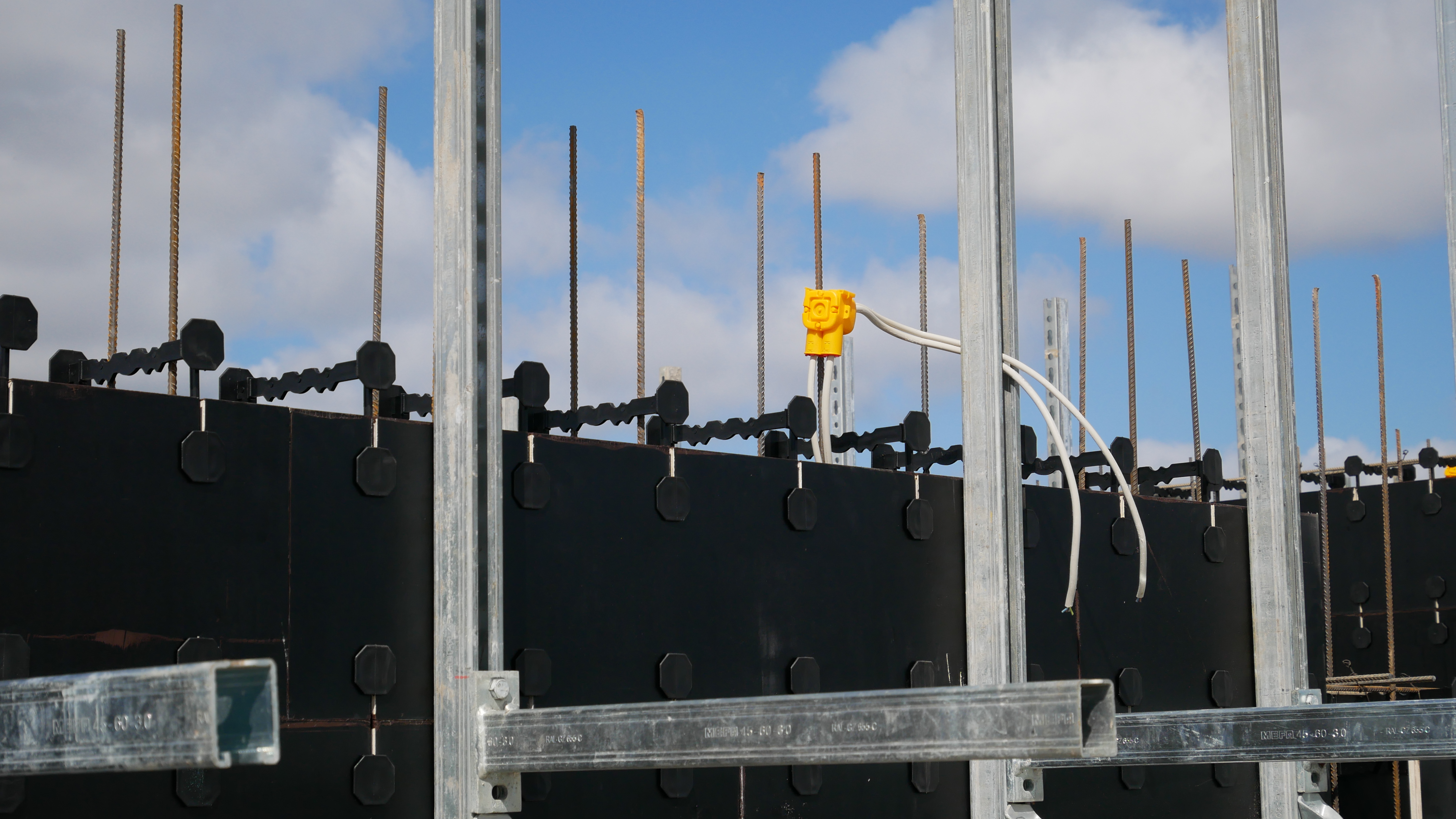

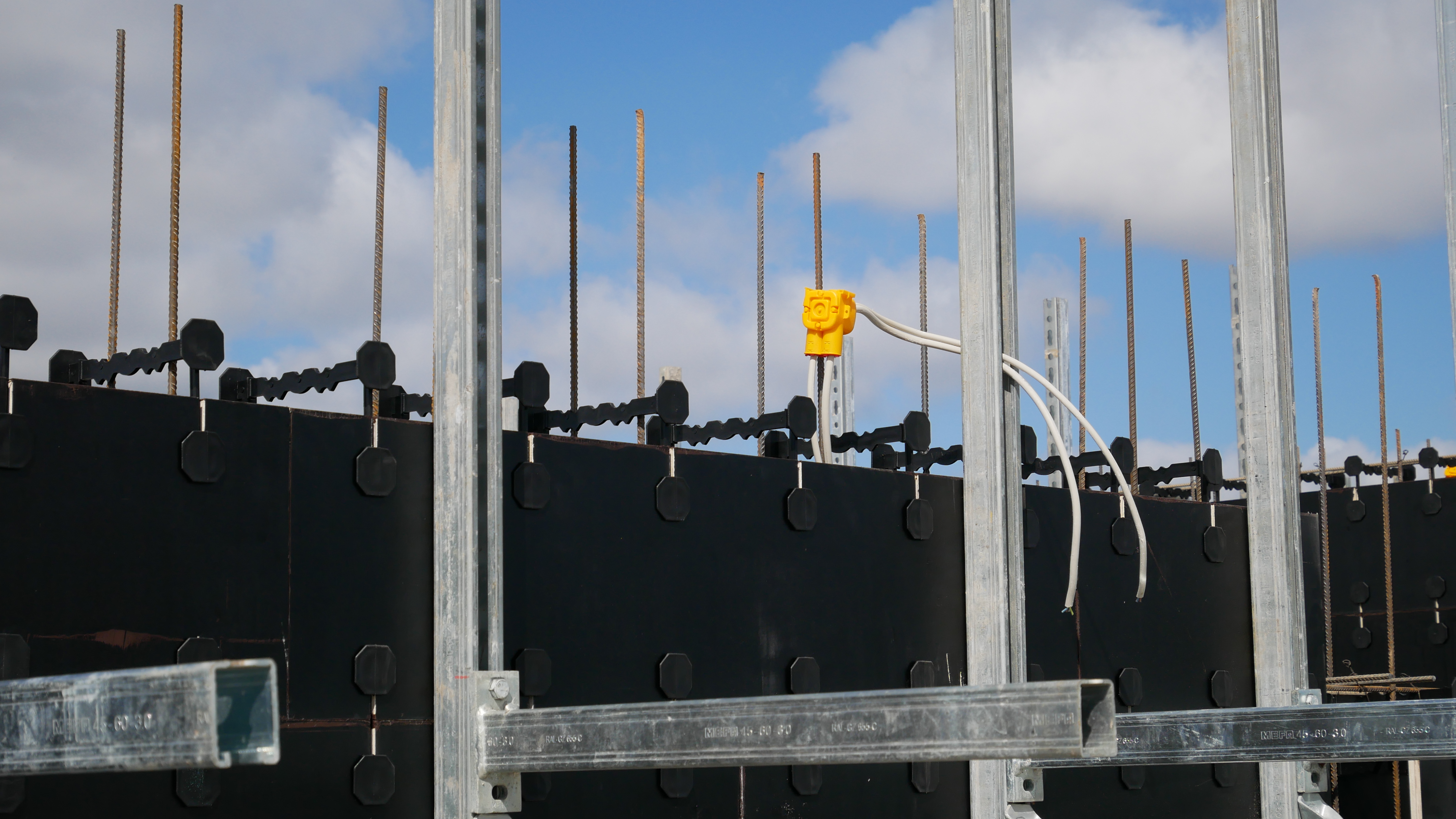

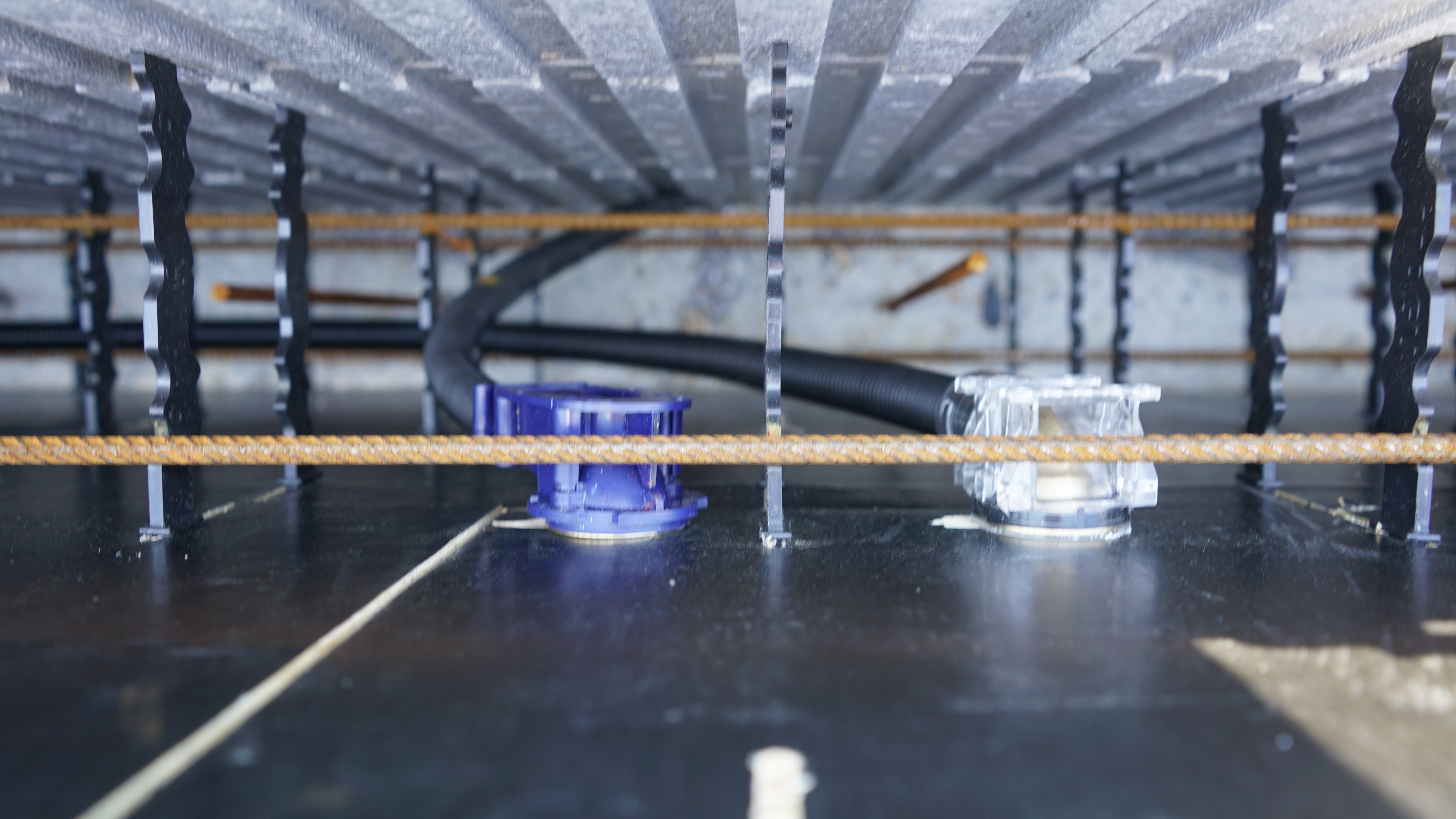

- Slip for at fræse kabler og dåser ind i væggen. En meget stor fordel med REFORM systemet er, at alle installationer kan føres samtidig med at væggene bygges. Enten vha. tomrør eller blot ved at trække kablerne direkte i hulrummet.
-

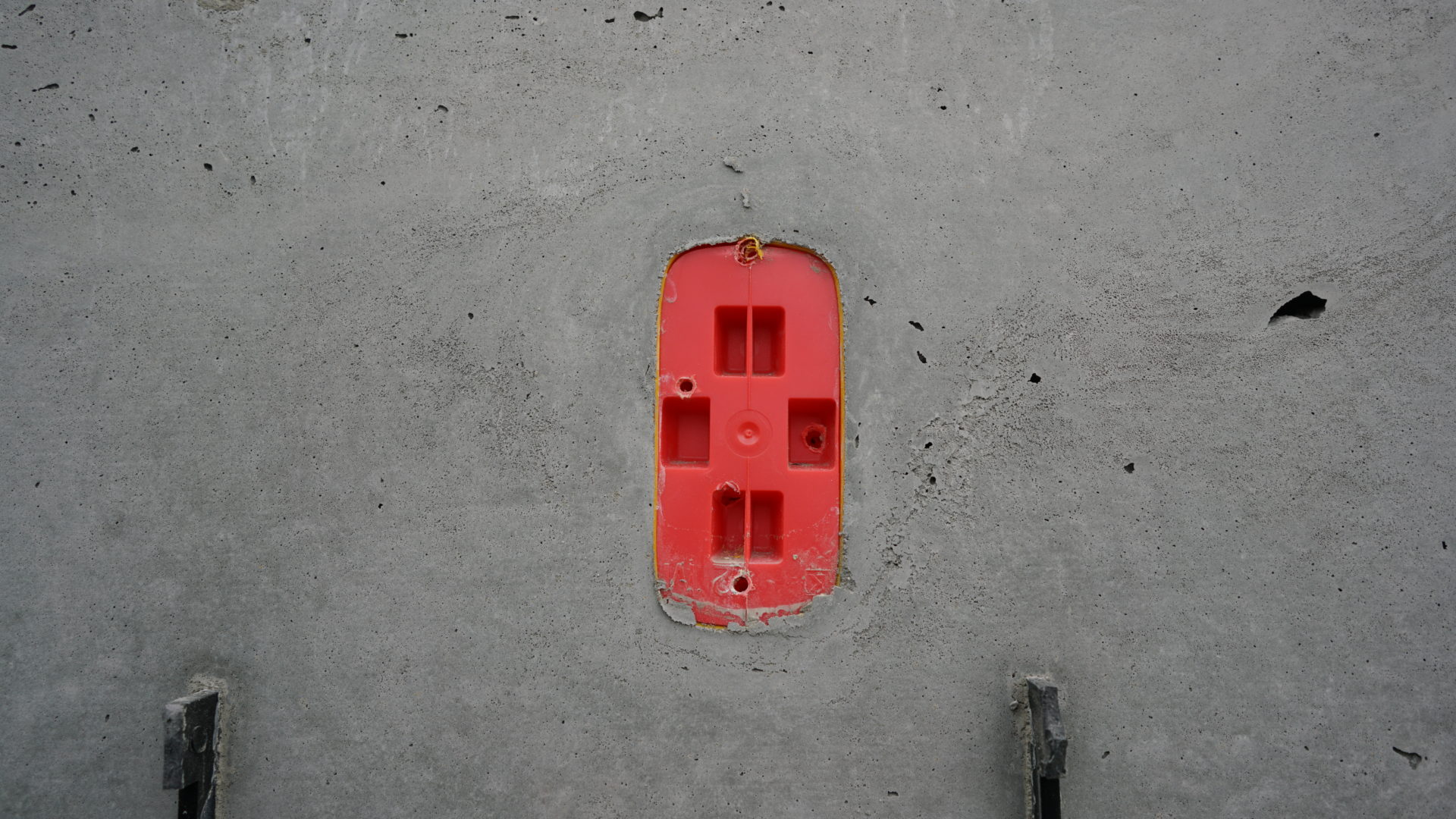

- Ved parcelhuse vil kablerne ofte være trukket i gulvet inden der støbes. Her kan det så vælges om man stadig vil bruge tomrør eller blot trækker kablerne direkte til dåsen. Kablerne føres med ud gennem reform pladen, og når der er støbt tilpasser elektrikeren længen på kabler og monterer indmad i dåsen.
-

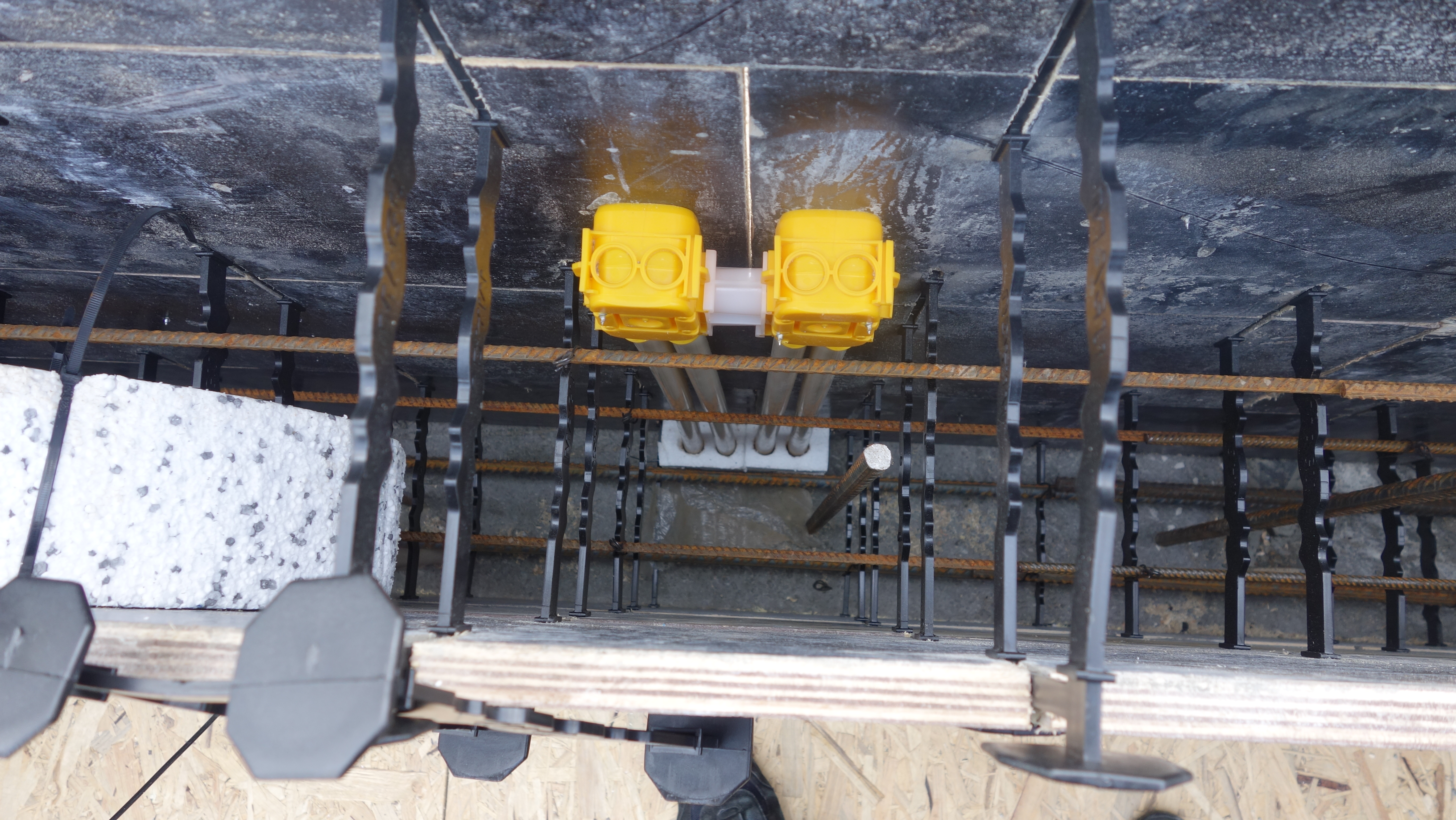

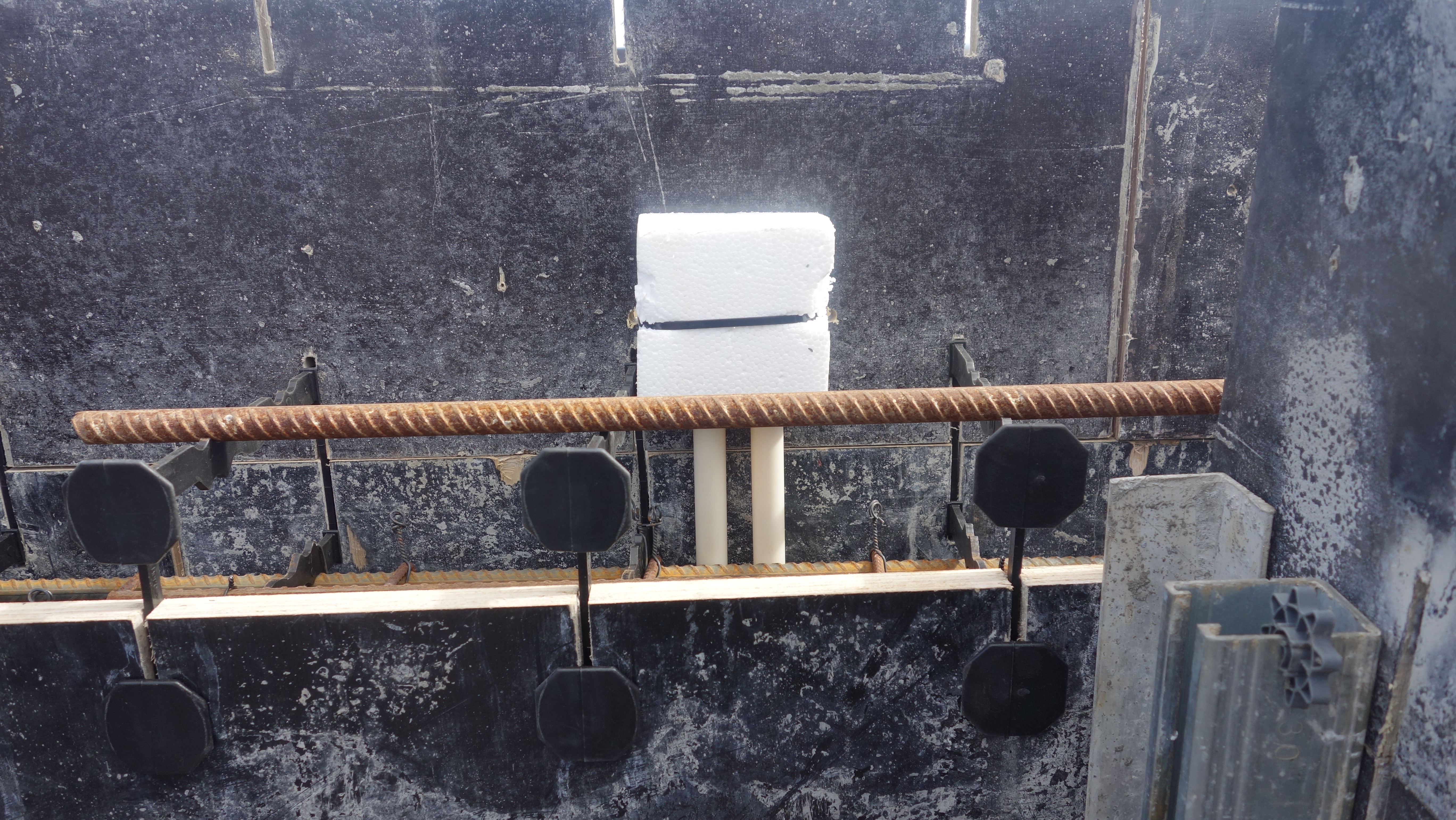

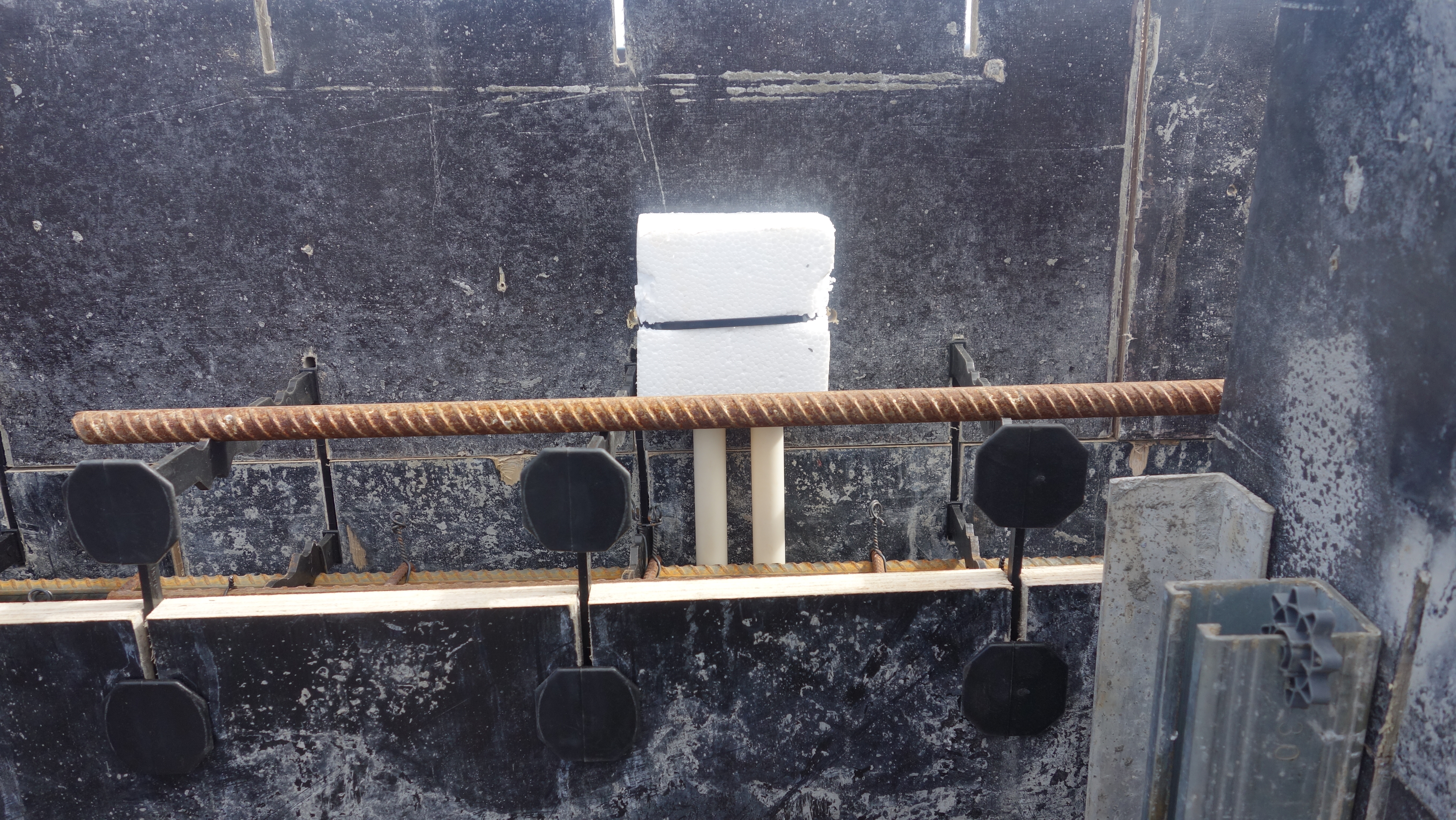

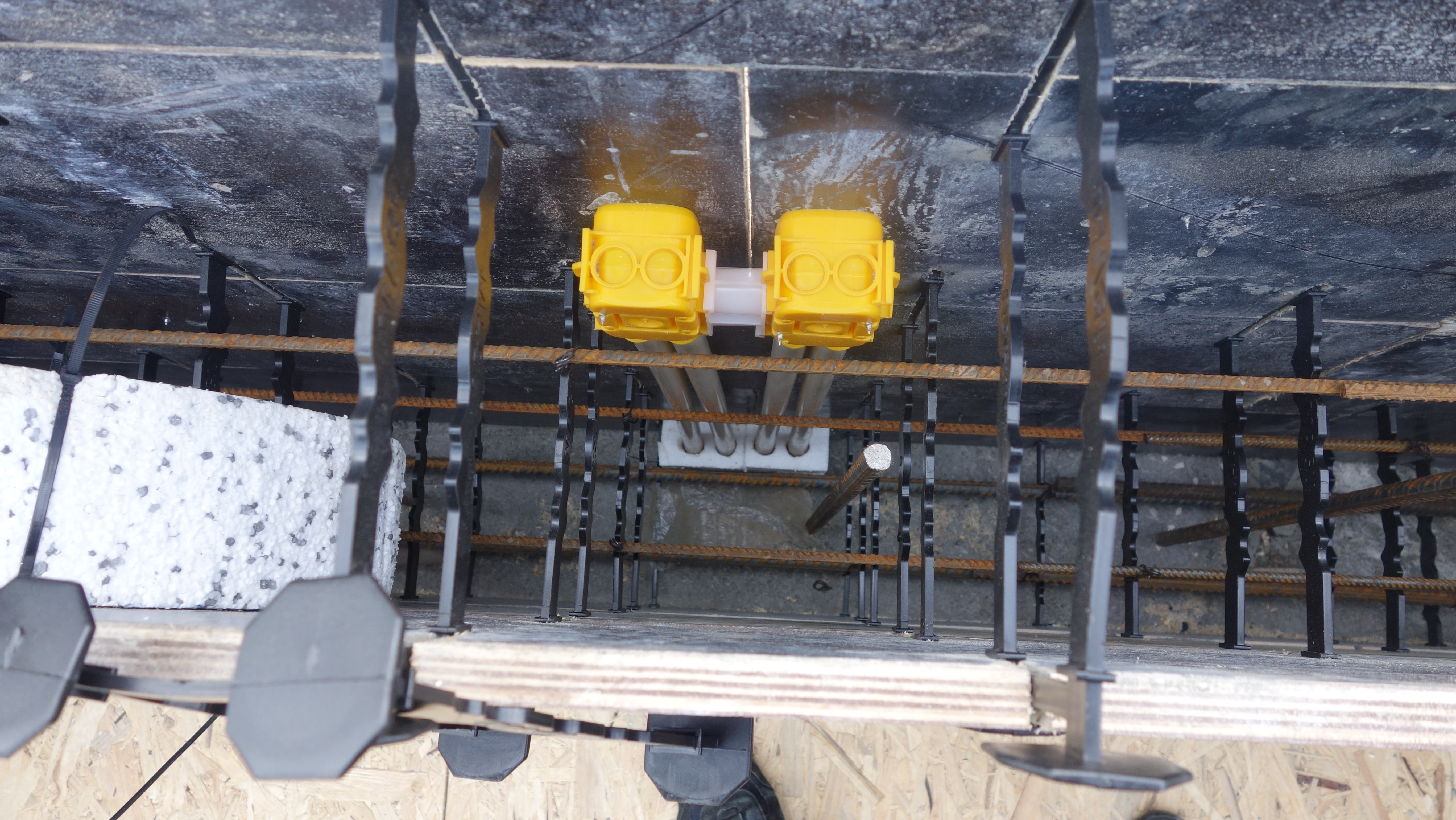

- Ved større byggerier vil kabler normalt først trækkes sent i processen. Derfor monteres dåser og tomrør, og i bunden en EPS blok på 10×10 cm. som efterfølgende fjernes, så kablerne kan føres op til dåsen.
-

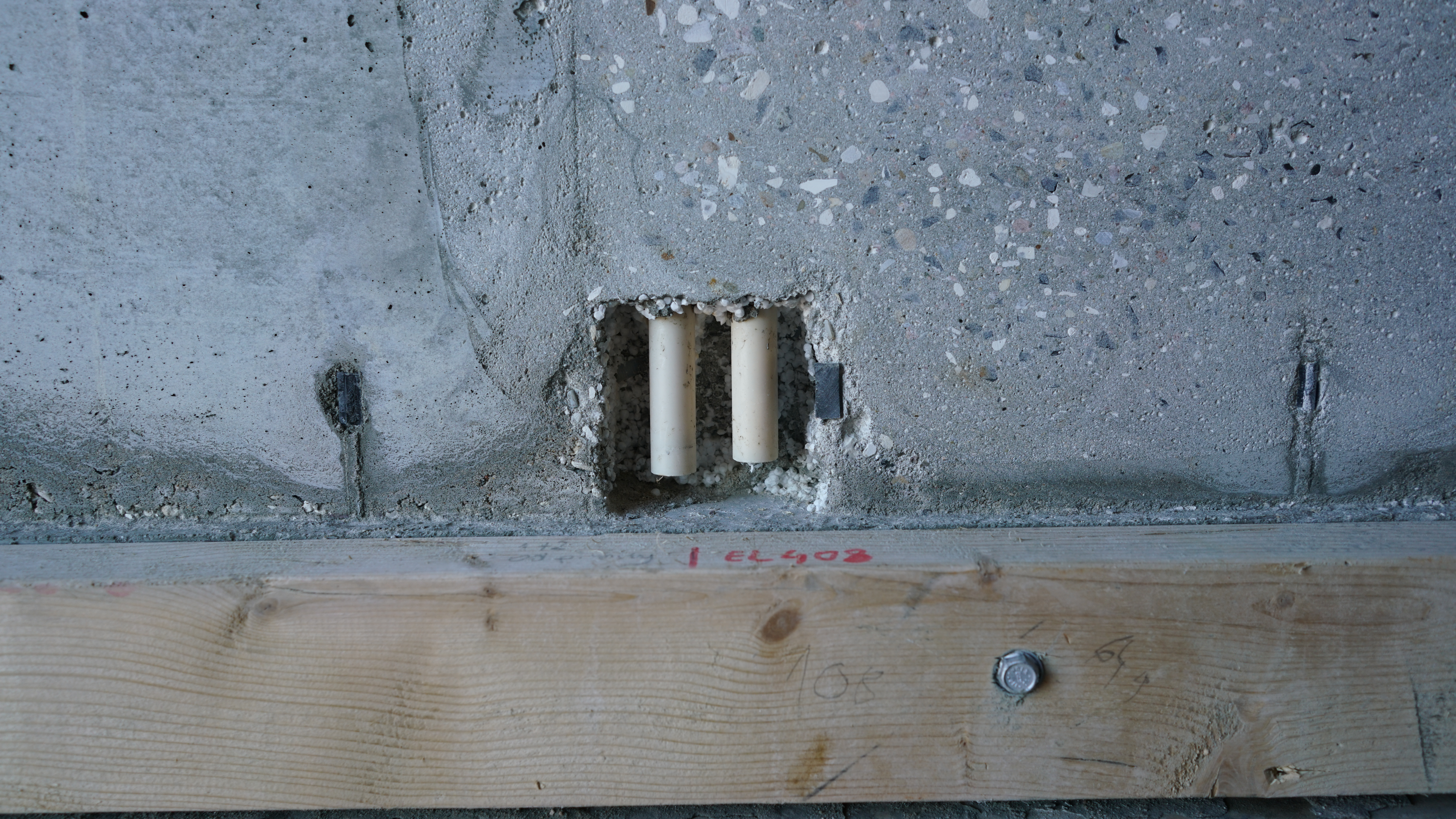

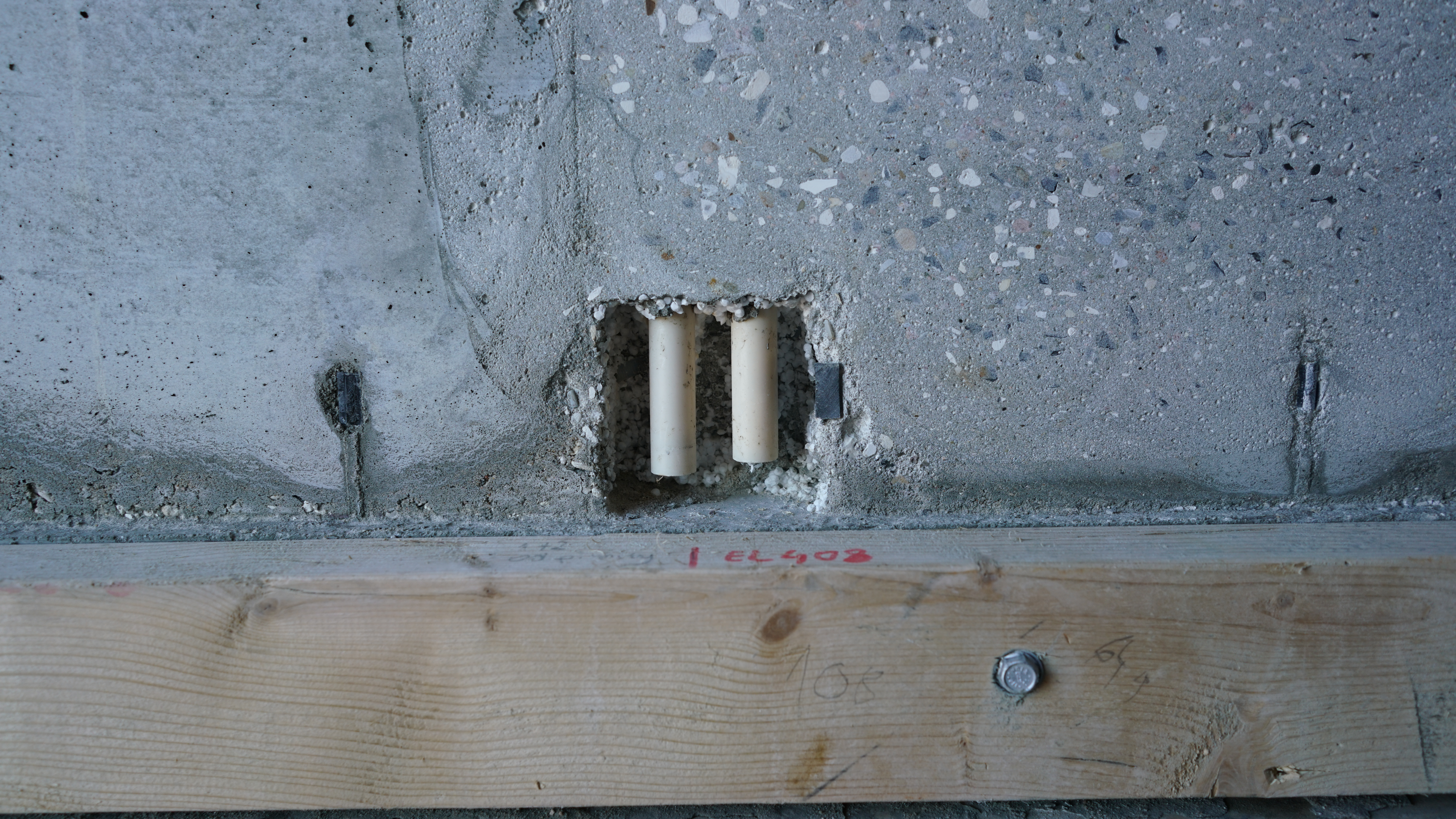

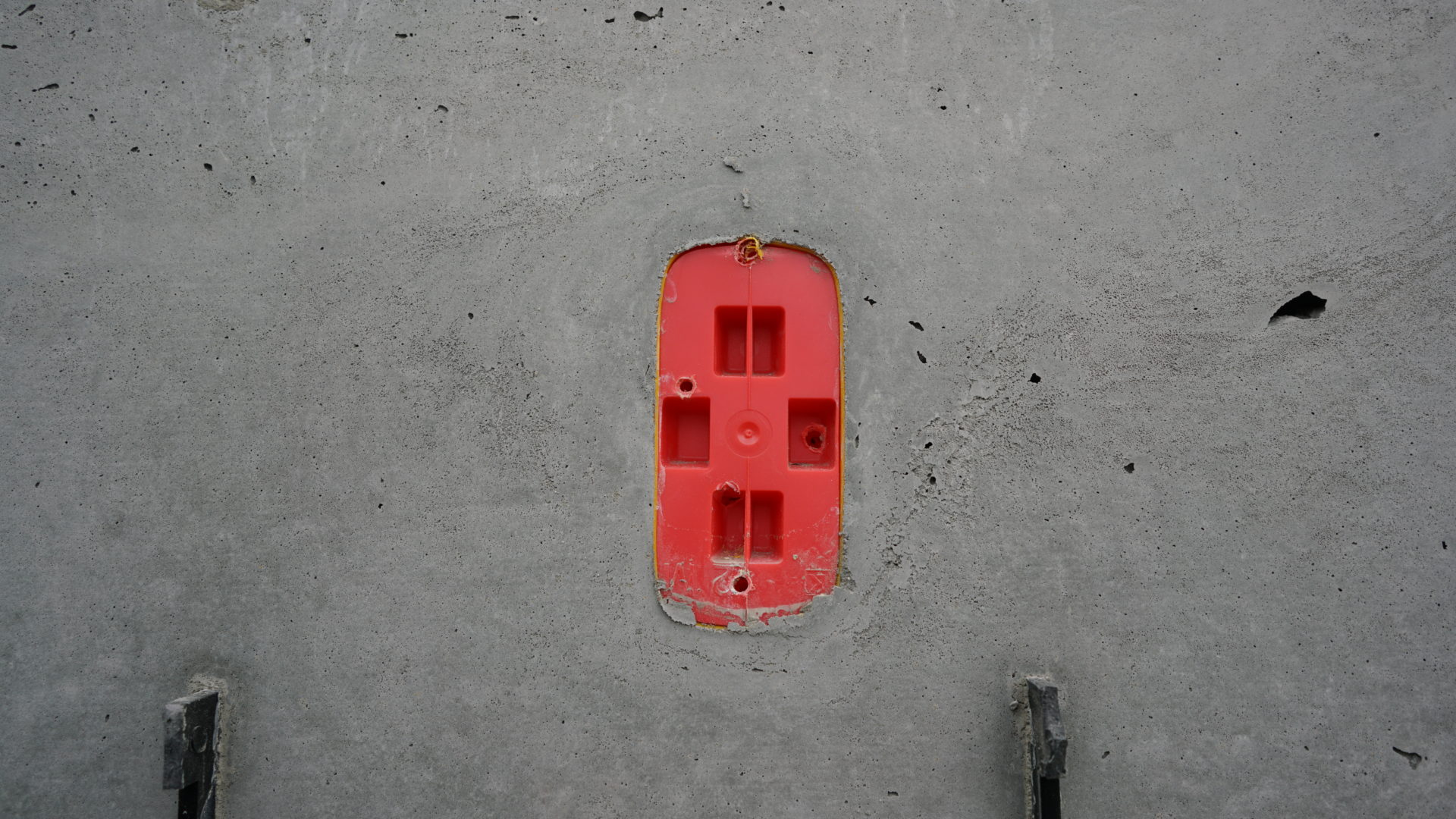

- Efter støbning kan den indstøbe EPS blok fjernes så kablerne kan trækkes op i rørerne.
-
- Ønsker man at trække el fra toppen fx fra nedhængt loft, placeres udsparing i toppen af væggen, og man kan nemt trække kabler fra toppen når væggen er støbt.
-

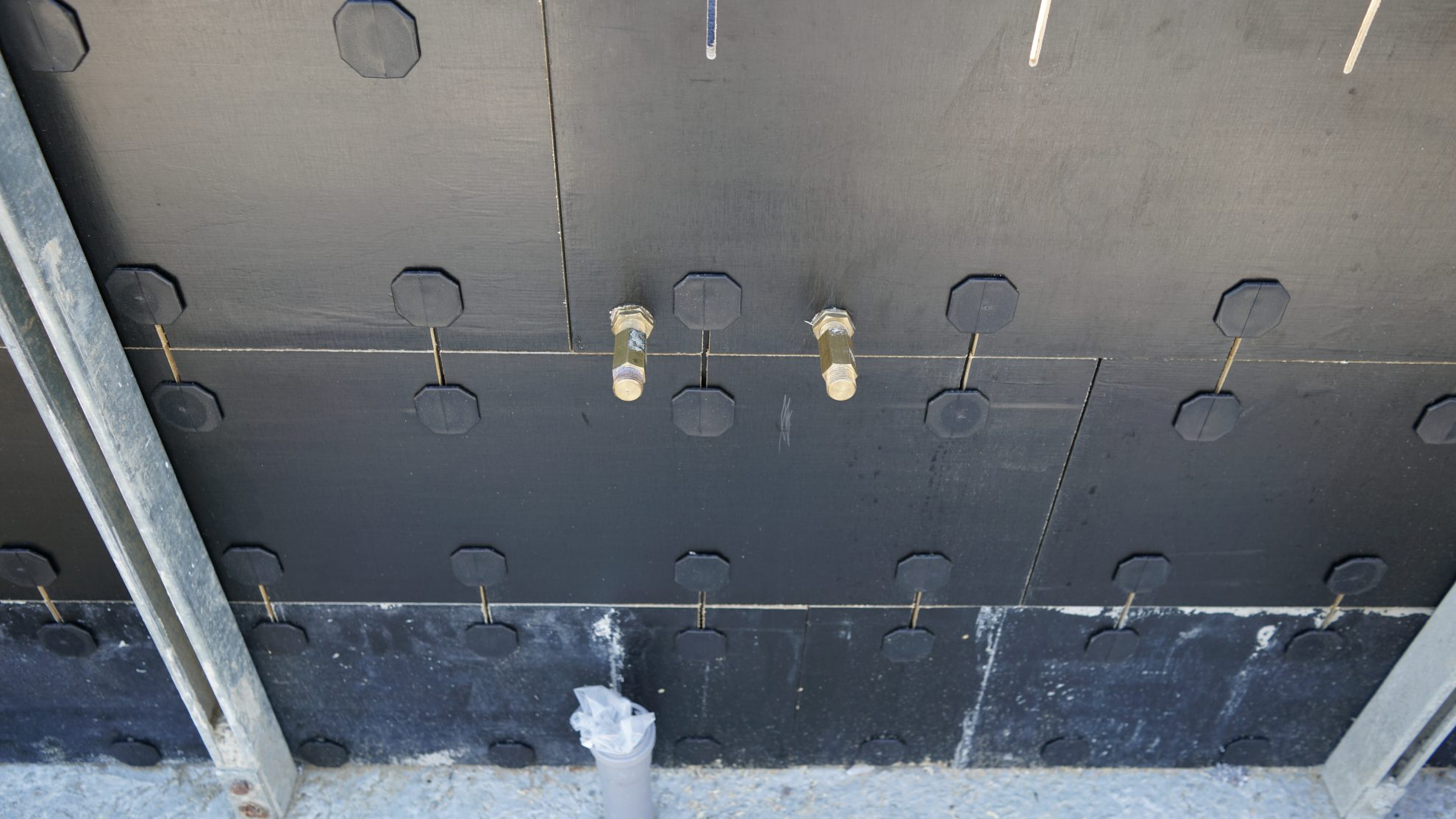

- Det samme gælder for vand. Her er det også nemt at trække det inden der støbes, og bygge det ind i væggen med det samme.
-
- Ved at føre installationerne med det samme spares efterfølgende meget tid.
-

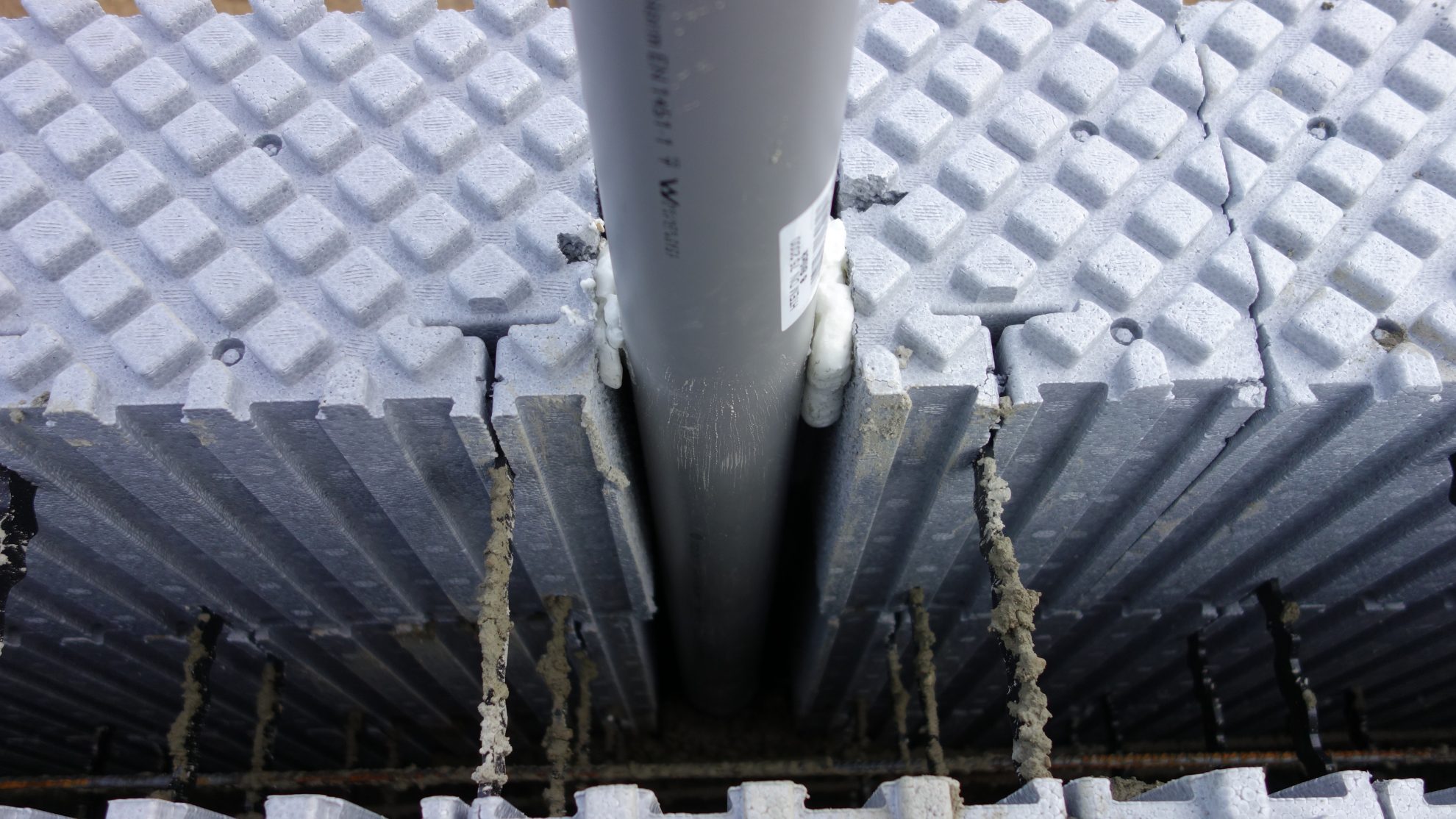

- Ønsker man skjult nedløb, kan det også indbygges direkte i væggen. En udskæring i den udvendige EPS, og nedløb kan let skjules.
-

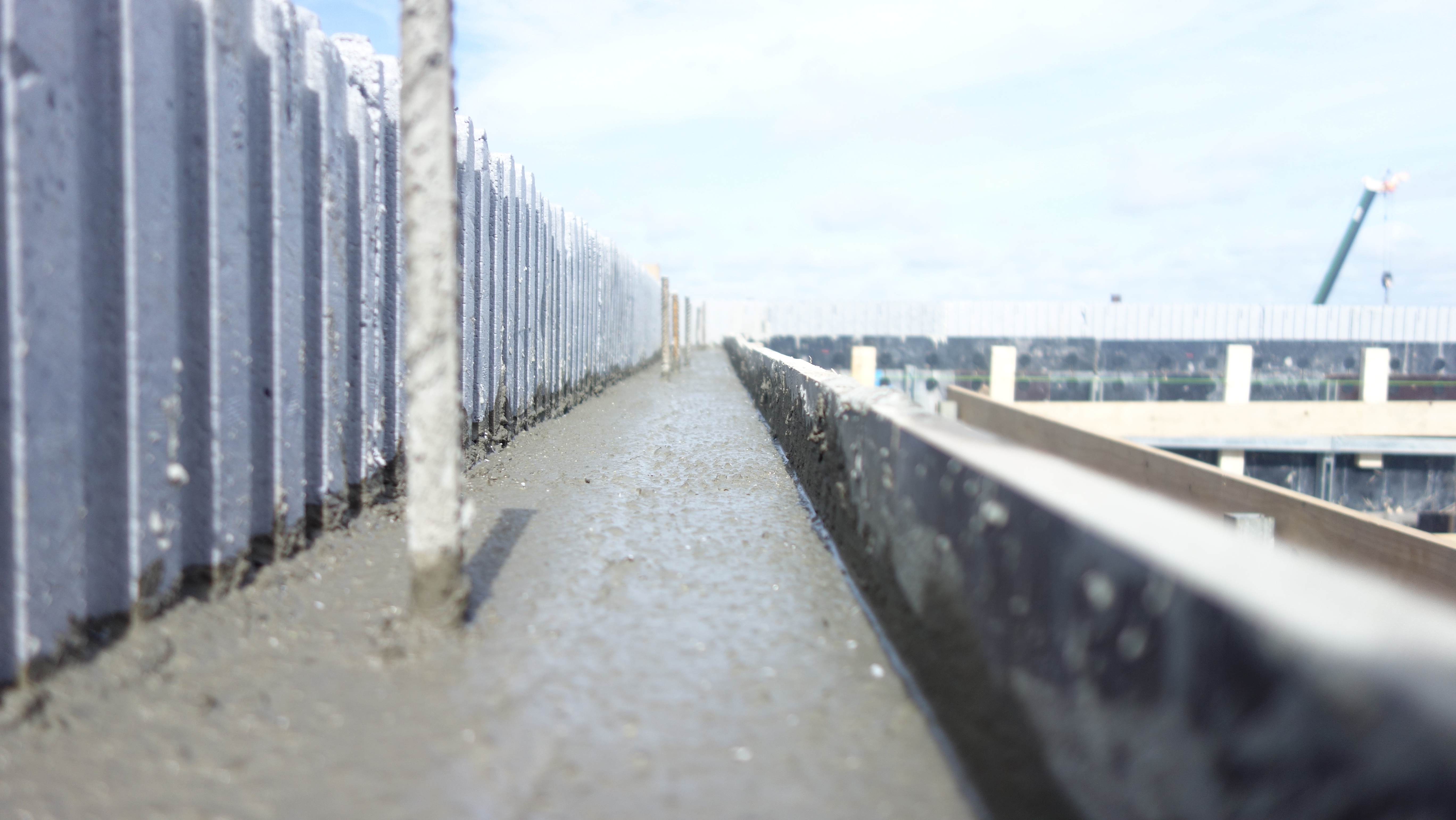

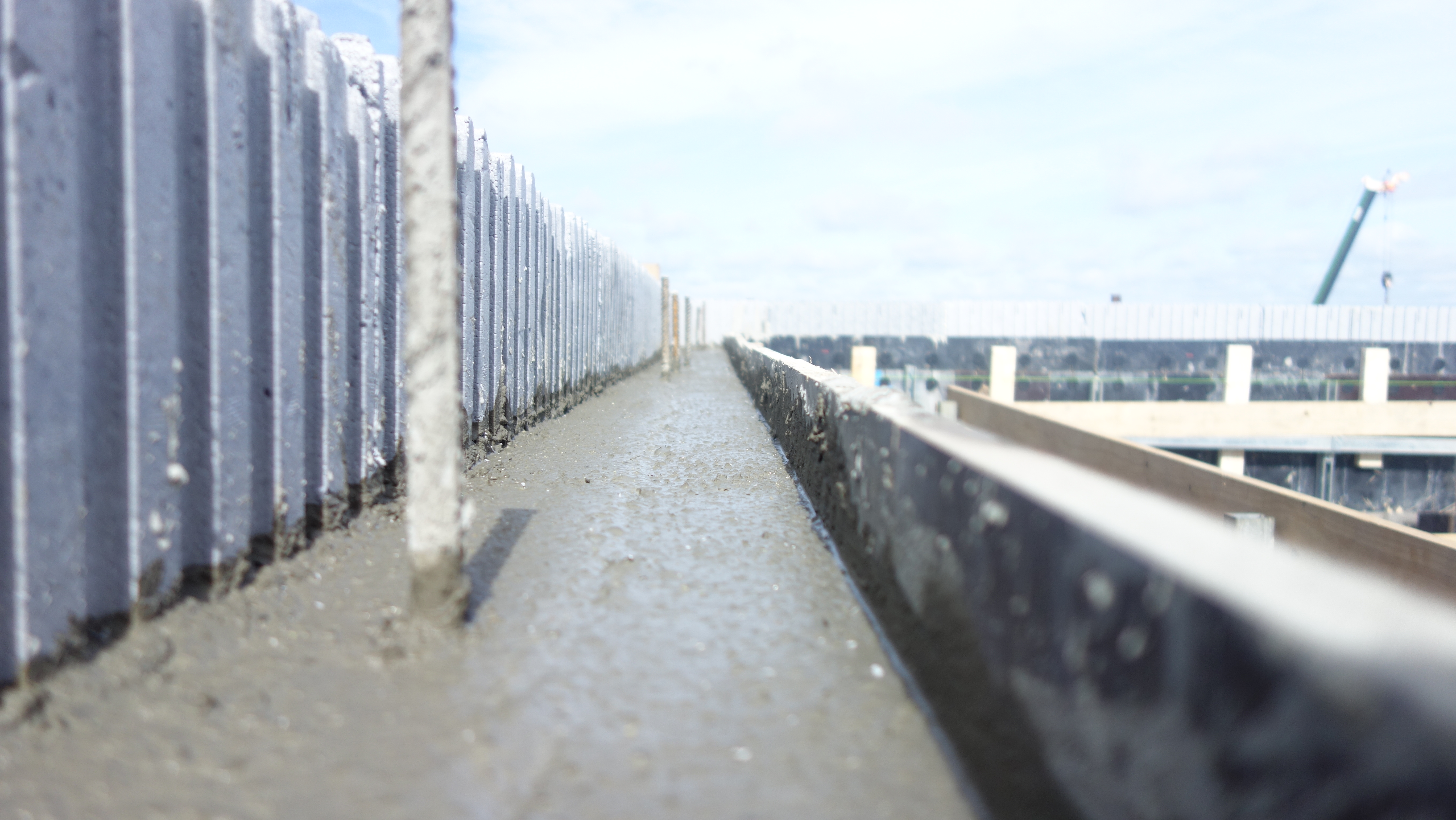

- Reform systemet fyldes med en betonpumpe, og der kan fyldes op til 3 meter på en dag. I specielle tilfælde kan 3,6 meters fyldning også udføres. Der fyldes ca. ½ meter ad gangen. Normalt fyldes et parcelshus på 3-4 timer.
-

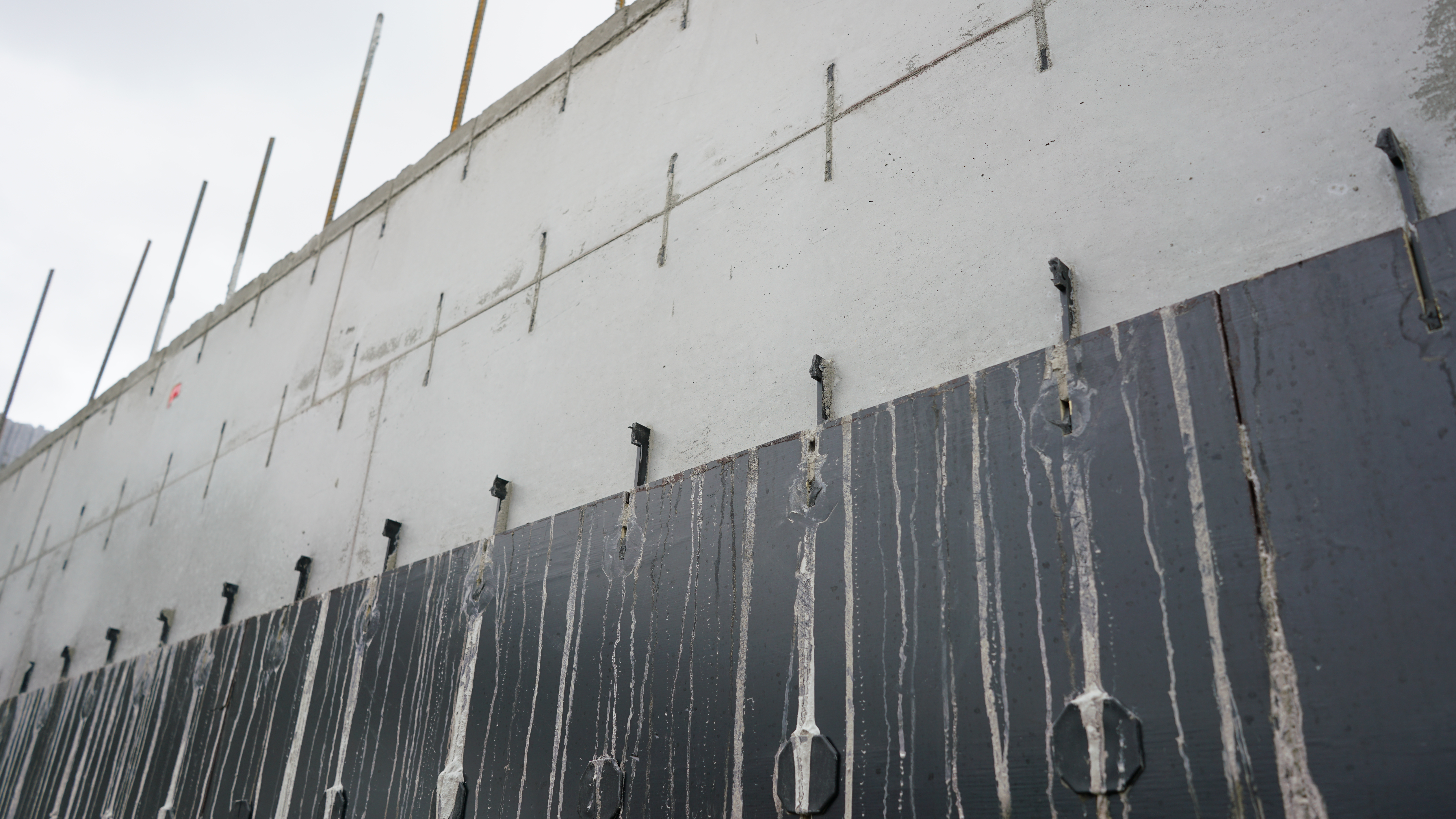

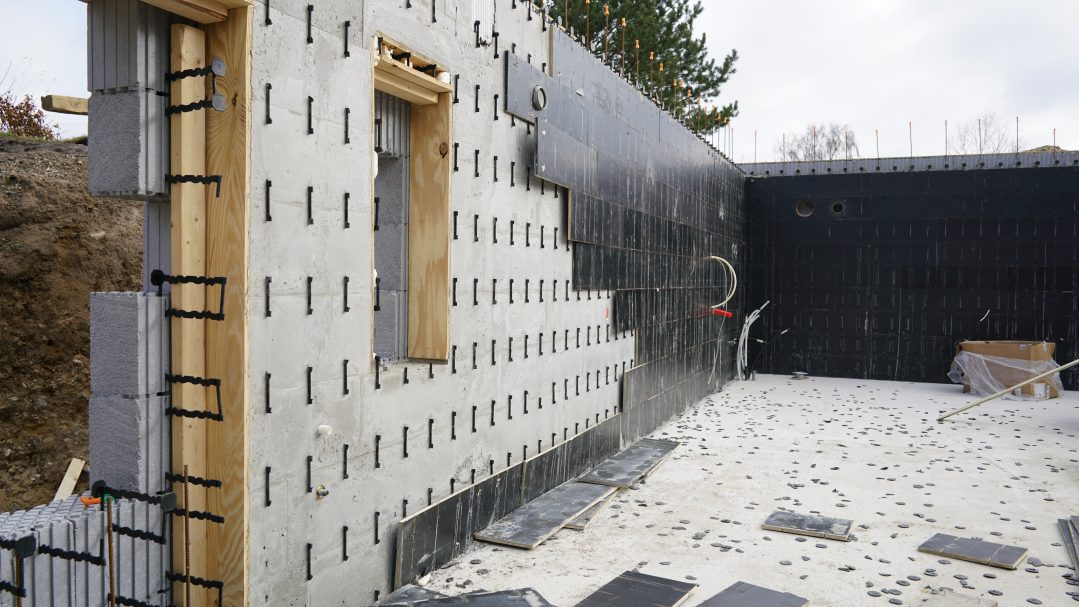

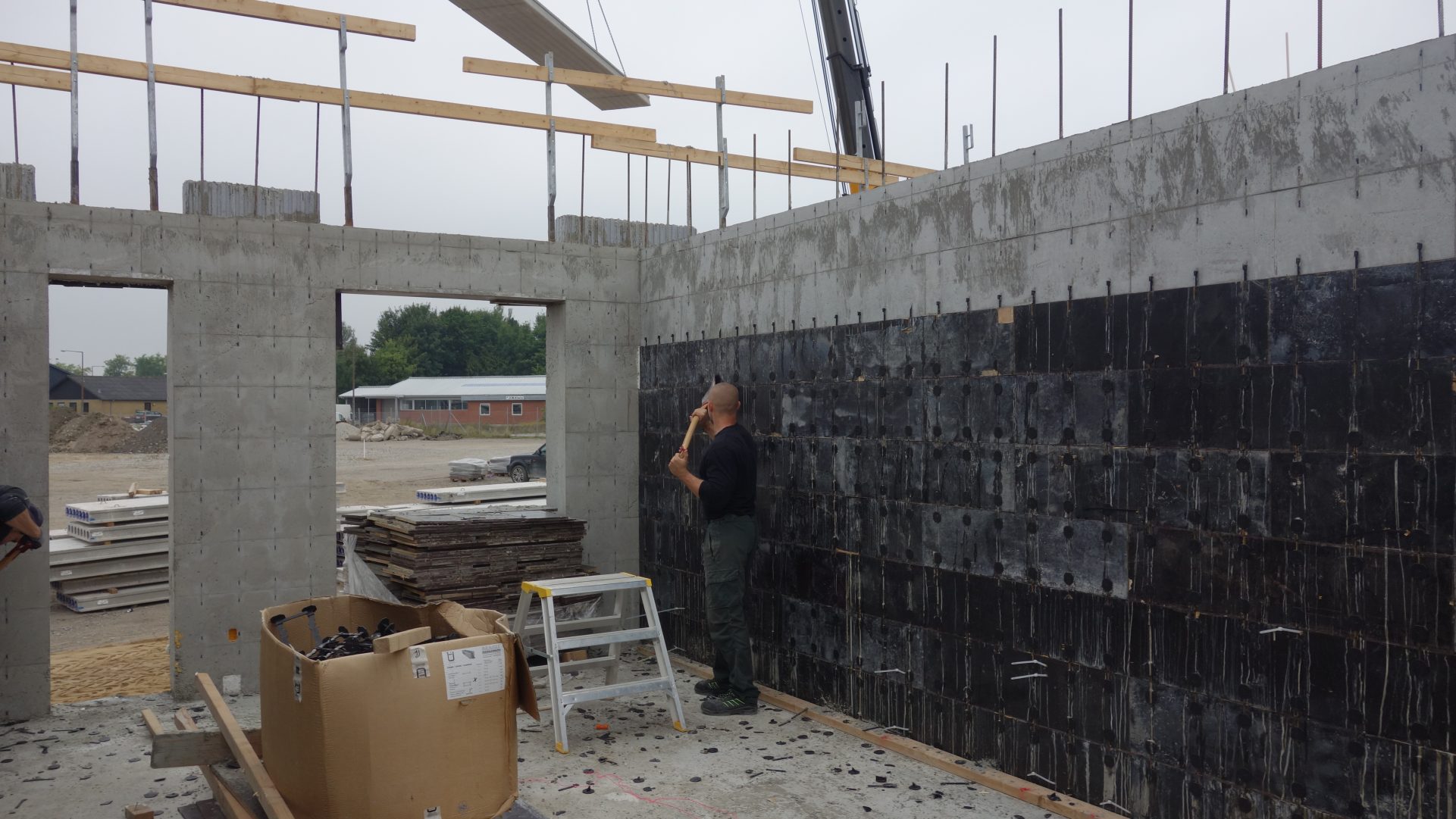

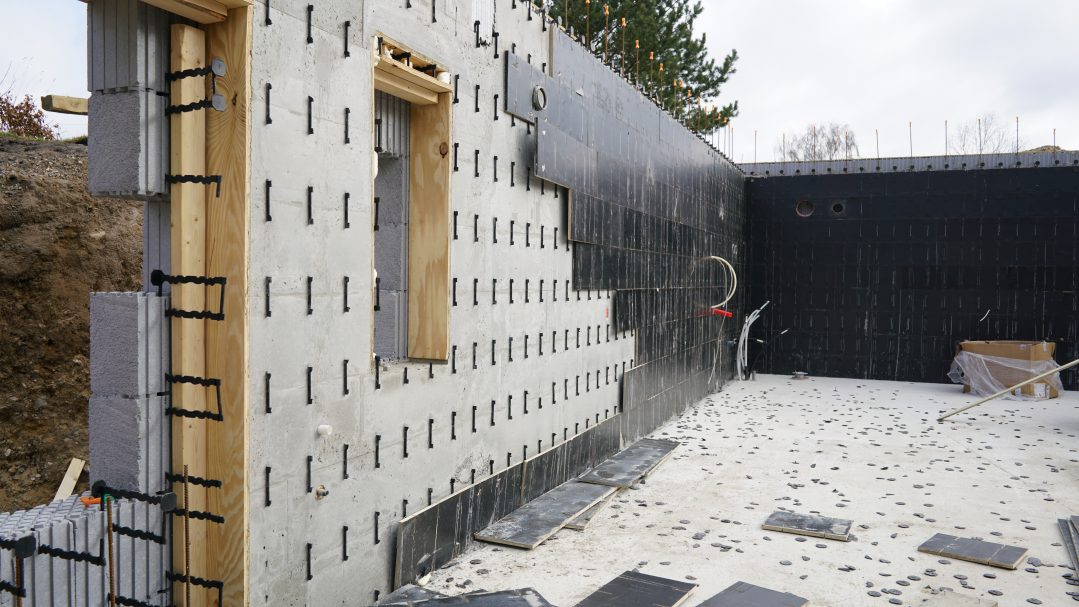

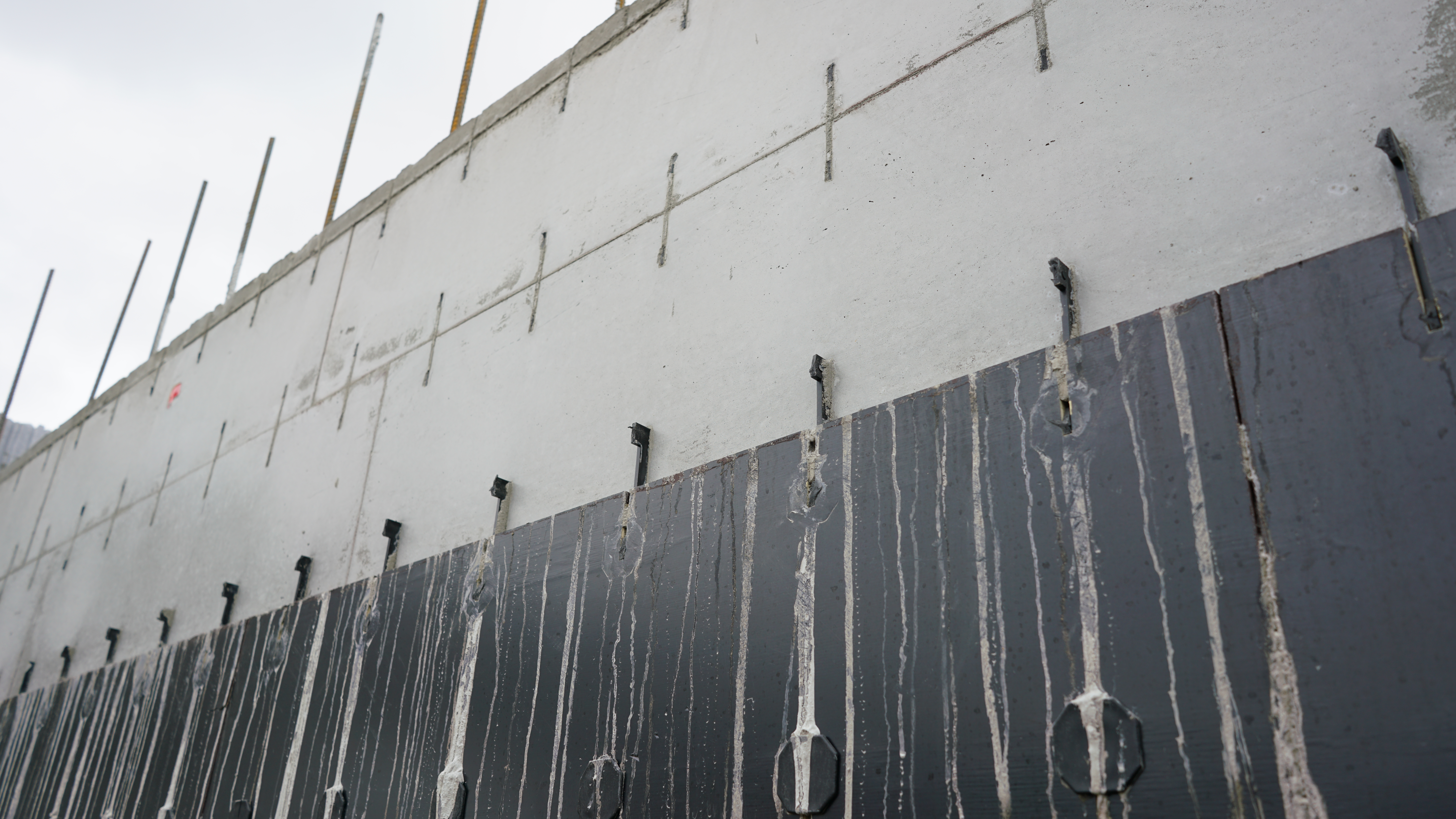

- 1-3 døgn efter støbning afhængig af årstid, kan væggen afforskalles. Først fjernes de sorte plastikhoveder med en (grat)spade.
-

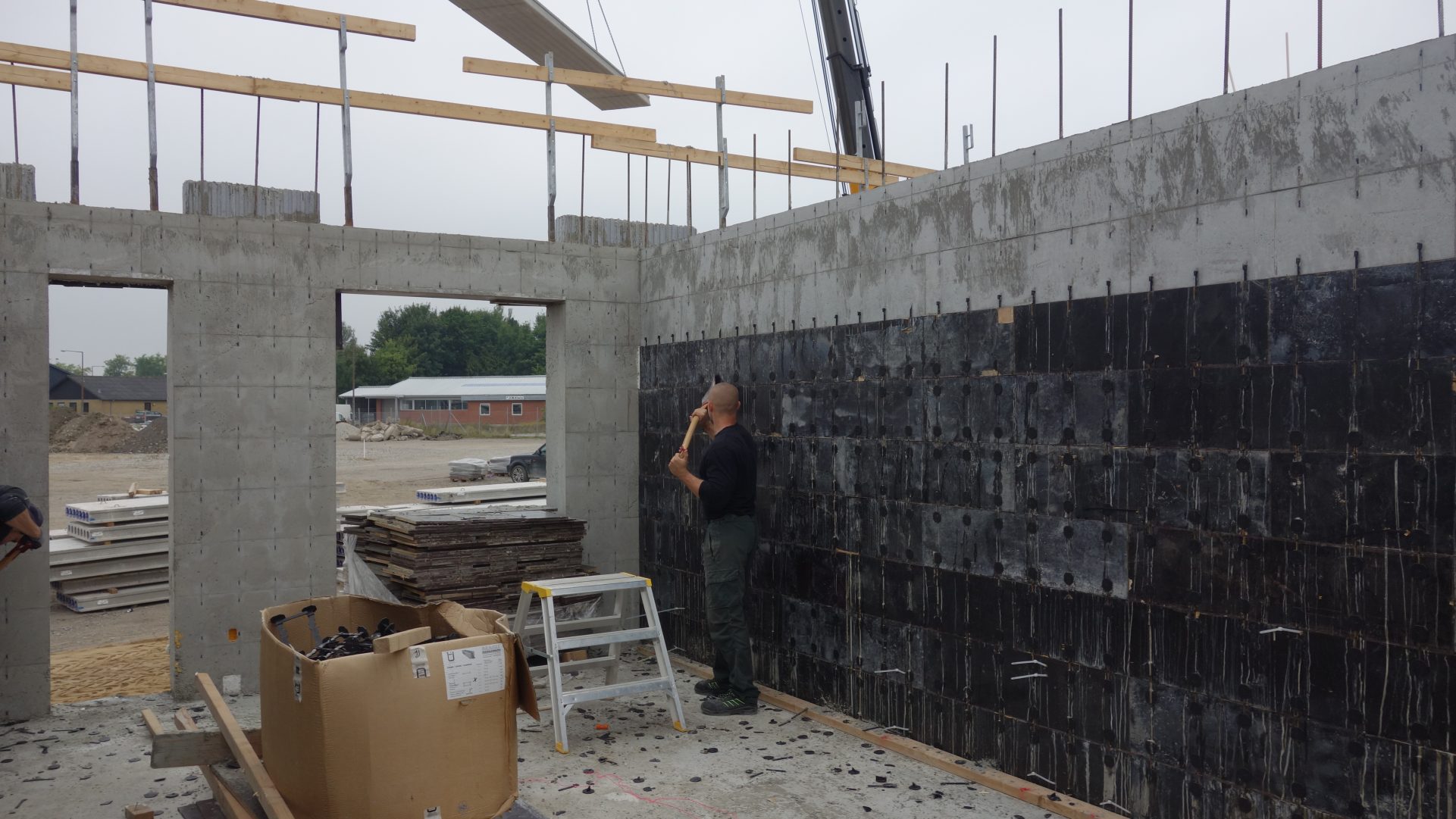

- Når alle plasikhovederne er væk kan pladerne let brækkes af.
-

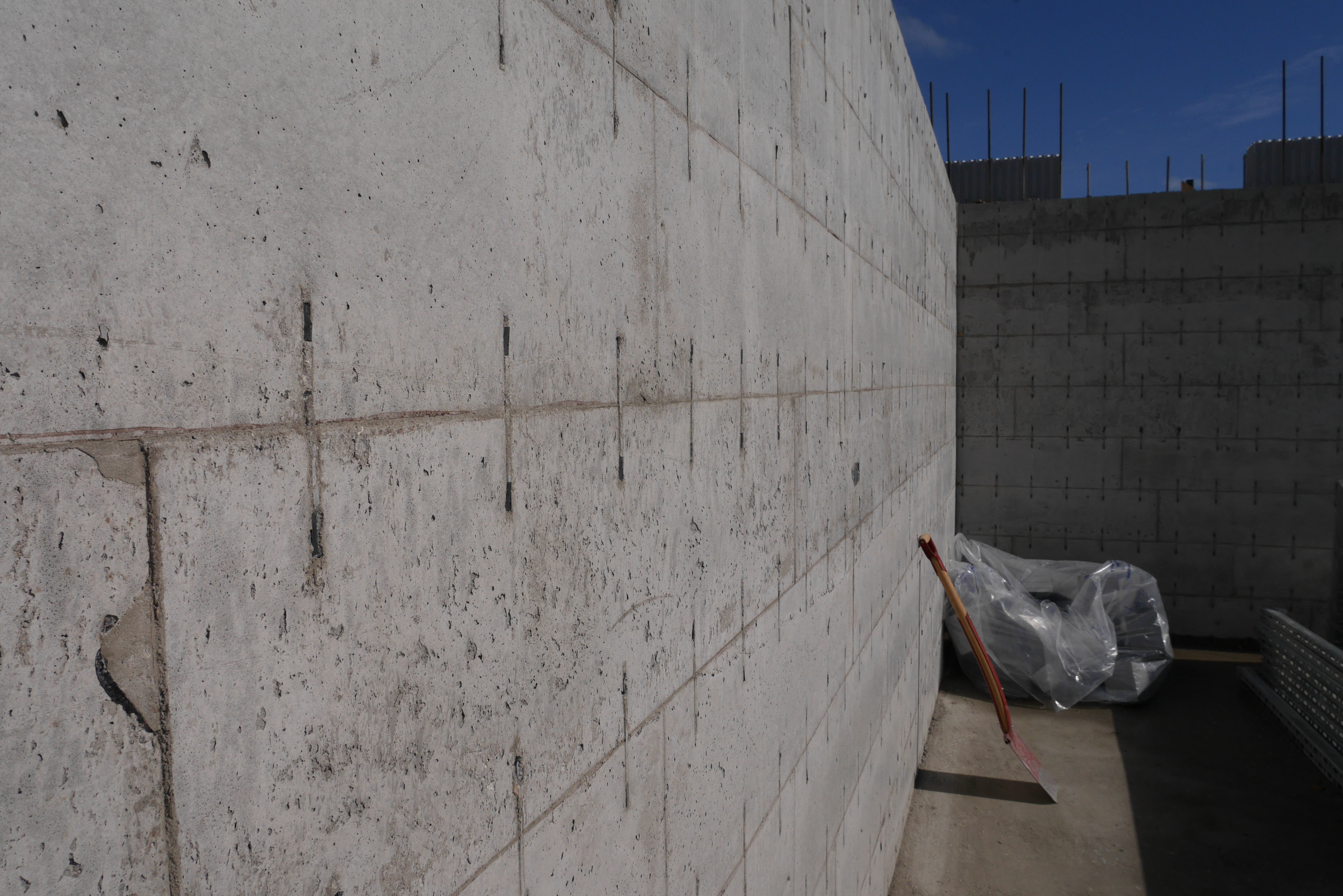

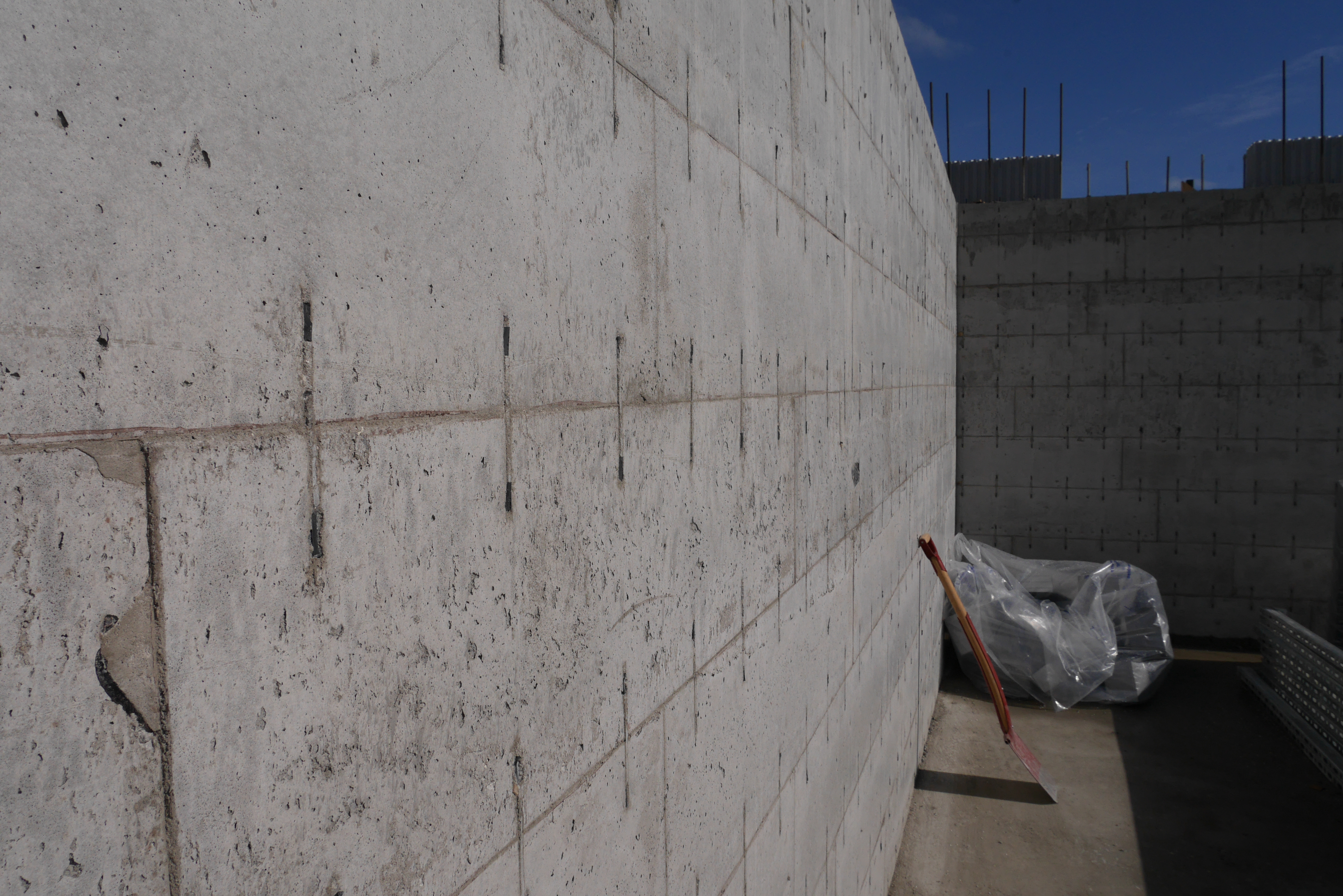

- De sidste plastikrester fjerne let ved at køre en spade over væggen.
-
- Ønsker man at pudse/spartle sin væg, vil det være en fordel at slibe væggen med en beton sliber umiddelbart efter forskalling er fjernet. Normalt tager det 4-6 timer at slibe et parcelhus. Herved er overfladen væsentlig nemmere at spartle. En sliber kan lejes ved alle materiel udlejninger.
-

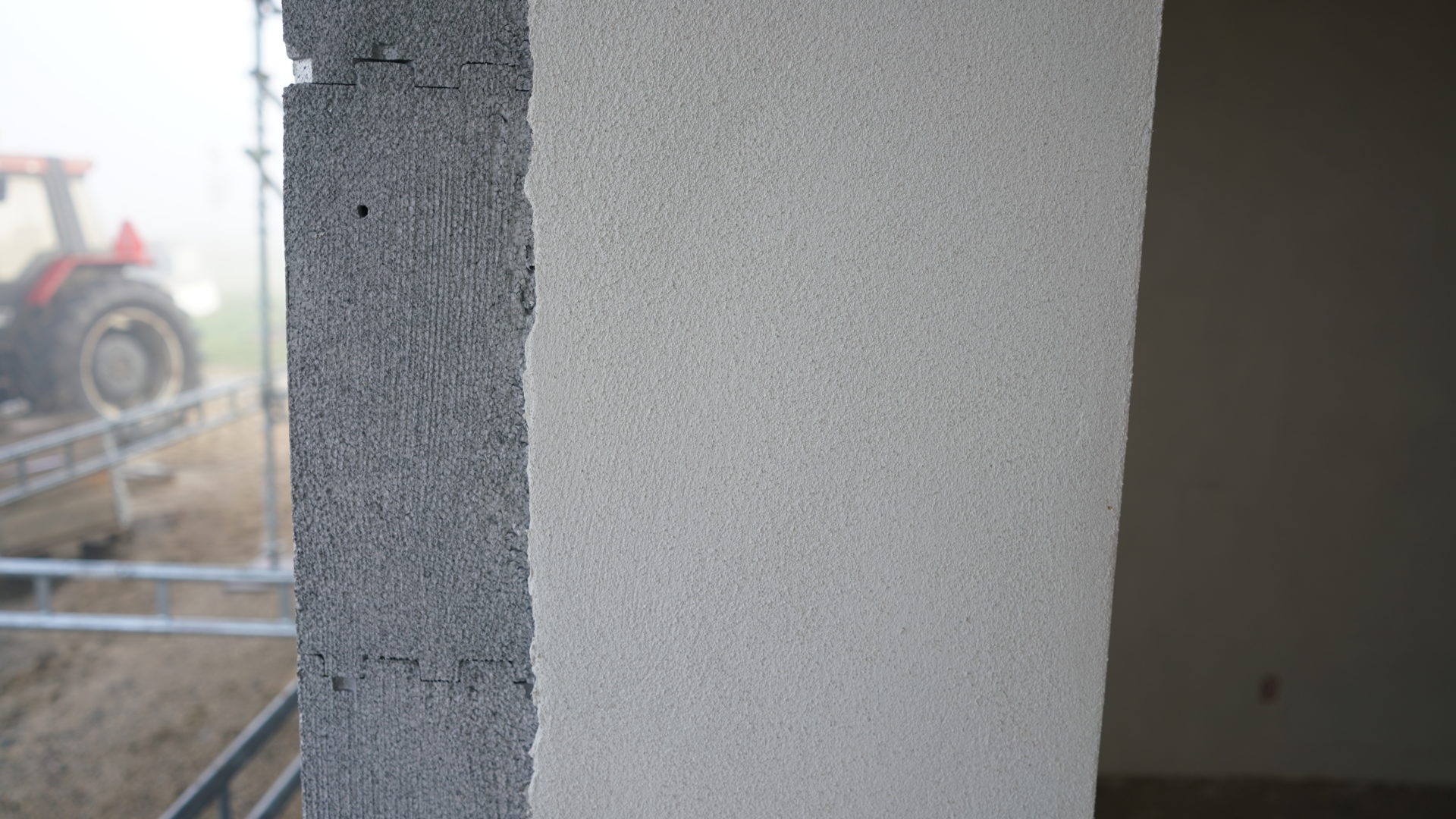

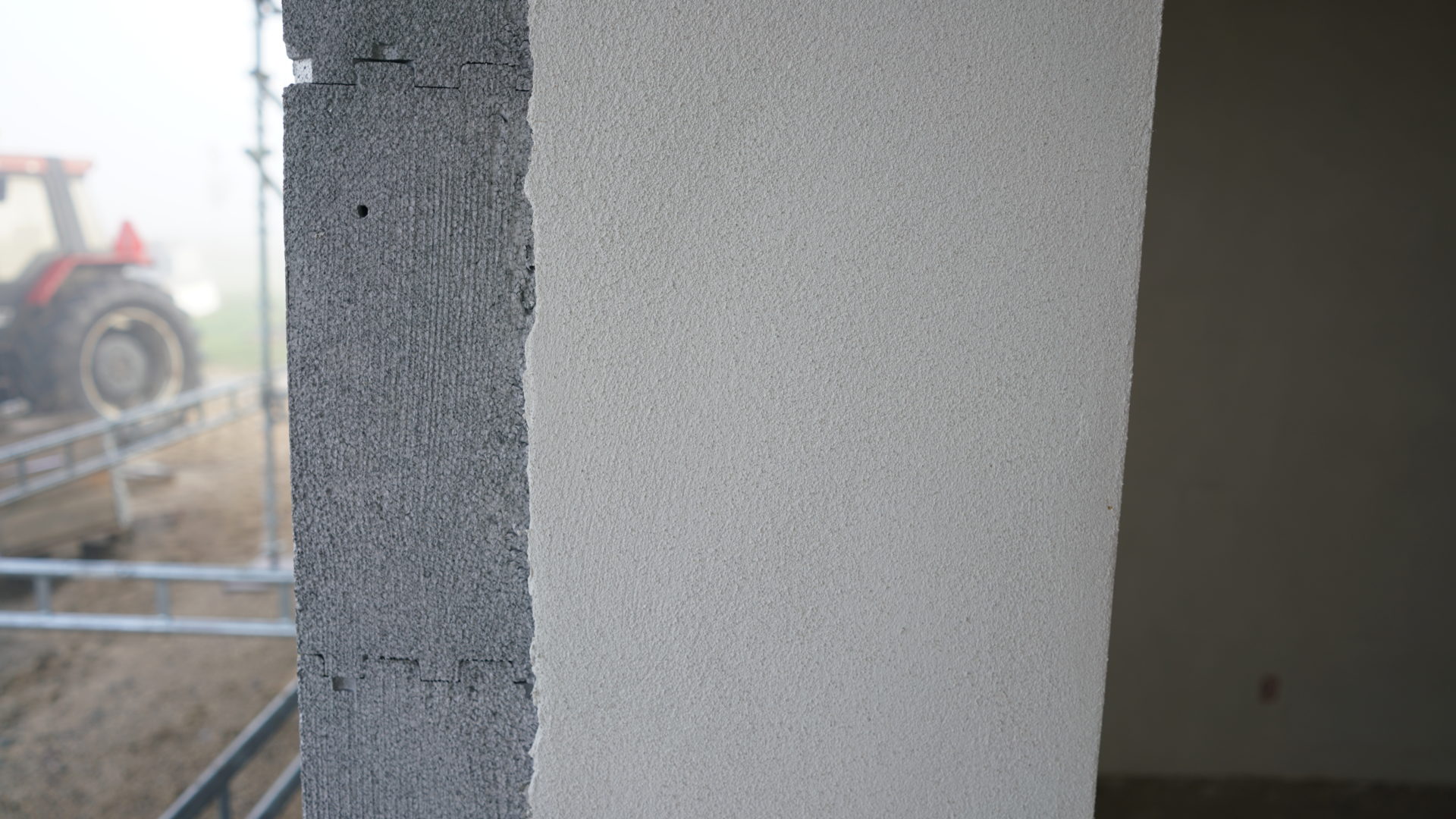

- Indvendig er her pudset direkte på væggene med en cementbaseret puds fra Alfix. Herved opnåes en overflade der minder om en vandskuret væg. Man kunne også vælge at fuldspartle væggen så den blev helt glat. Fordelen med den cementbaserede puds er at det kan gøres i en arbejdsgang, og det kan gøres inden huset er lukket da pudsen efterfølgende tåler vand.
Alternativ til betonelement
Selvom rækkefølgen er anderledes er slut produktet det samme som med konventionelle bagmurs elementer. En stærk betonkonstruktion. Ønsker man en ren betonvæg på begge sider fx til
Billigere end normale beton elementvægge
En ISOBYG Reform betonvæg er noget billigere end konventionelle betonvægge. Bl.a. betaler du ikke for vindueshullerne som typisk er 20-30 % af facade arelaet. Ingen tunge kraner er nødvendige, og du bevare fleksibilitet til det sidste i forhold til ændringer i tegningsmaterialet. Typisk vil besparelsen i forhold til betonelementer være omkring 15-25% for hele entreprisen. Ulempen ved systemet er, at det tager ca. dobbelt så lang tid at montere væggene sammenlignet med normale elementer.
Kort leveringstid på ISOBYG betonvægge
Hos ISOBYG er leveringstiden kort, og afhænig af mængderne vil leveringstiden variere fra 1-4 uger.
Hvad med skillevægge ?
Systemet kan også bruges til skillevægge hvor der er behov for betonnens evne som fx. lyddæmpning mellem to boliger. Istedet for udvendig isolerings placeres en forskallingsplade på begge sider.
