73 lejligheder i 6 etager med REFORM

ISOBYG REFORM systemet blev valgt til opførelse af alle betonvægge i Risskov ved Århus. I alt blev der opført ca. 10.000 m2 vægge på de to bygninger.

I en tid med mangel på betonelementer viste REFORM systemet sig både hurtigere og billigere end alternativet med elementer. Specielt besparelsen på korrugerede rør gjorde en stor forskel, da man ved in-situ støbt beton nemt kan armere etagerne sammen, og dermed leve op til de skærpede krav som er ved byggeri i høj risikoklasse (CC3 byggeri), hvilket ofte indtræde når bygningen er højere end 12 meter. Da der er relativ kort leveringstid på blokkene, kunne bygherre hurtigt komme i gang.

Samtidig med at væggene blev støbt, placerede men rammer omkring vindueslysningerne for at få en støbt vindueslysning. Hermed undgik man pladefalse og fik en ensartet overflade.

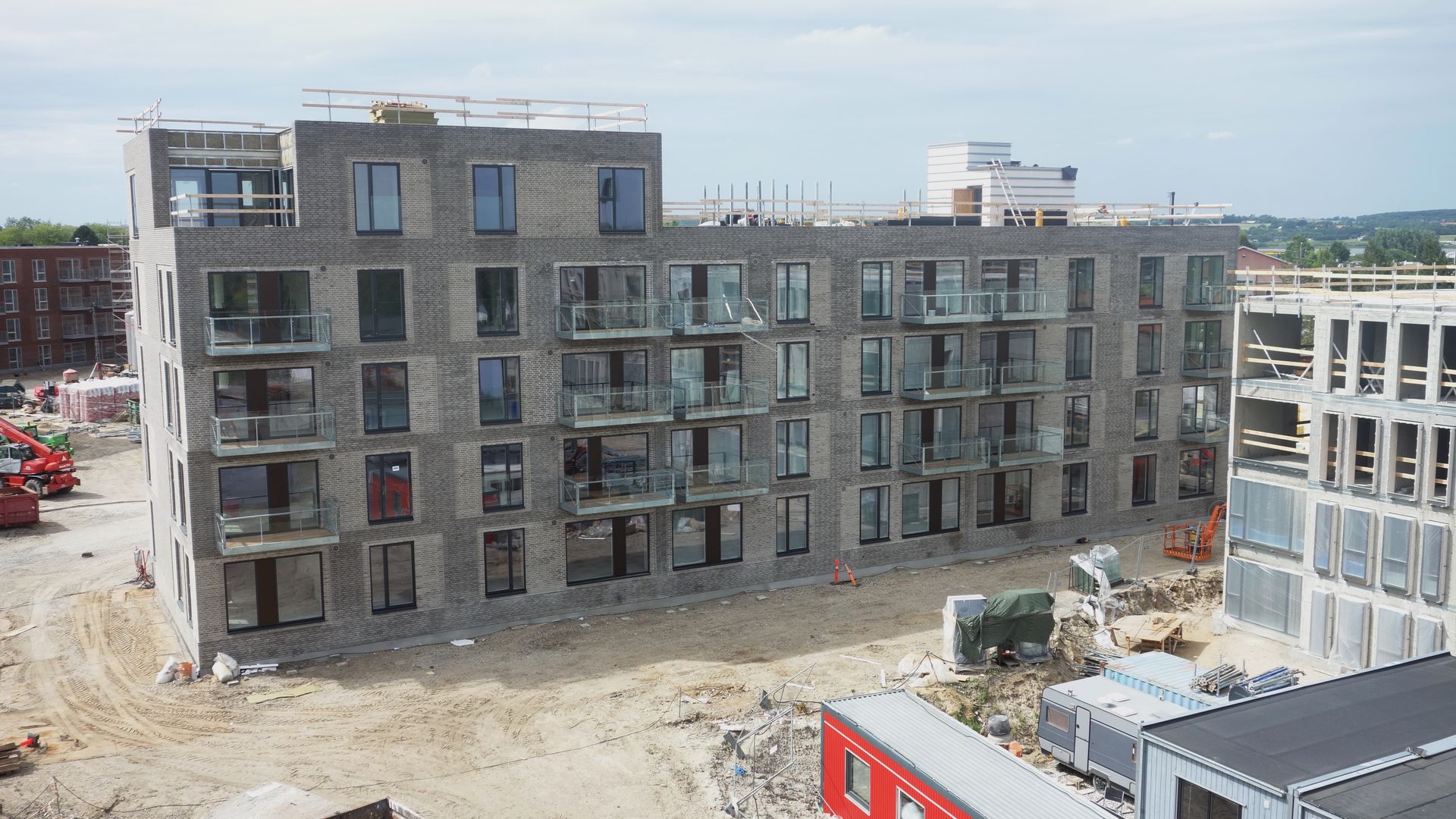

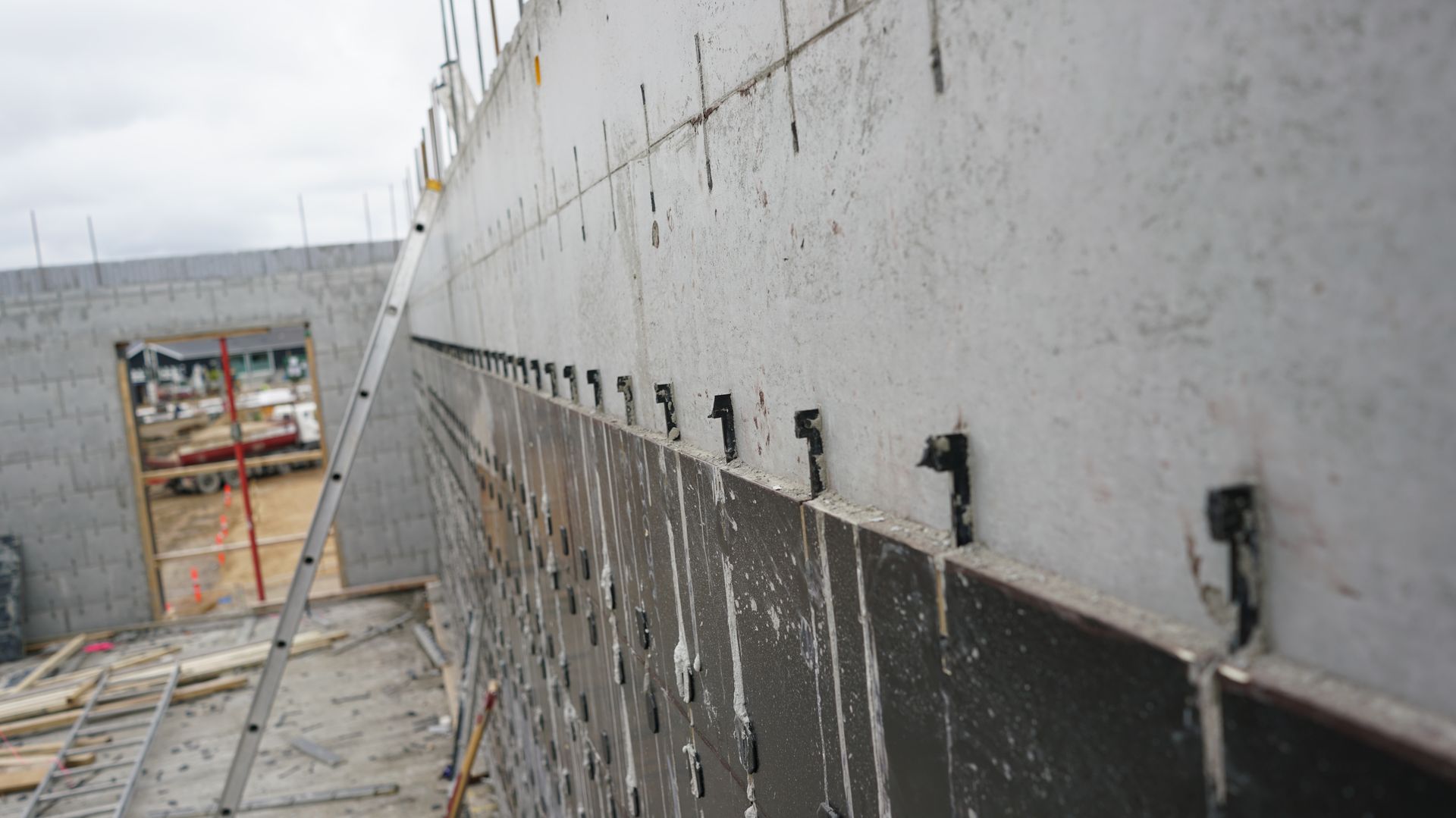

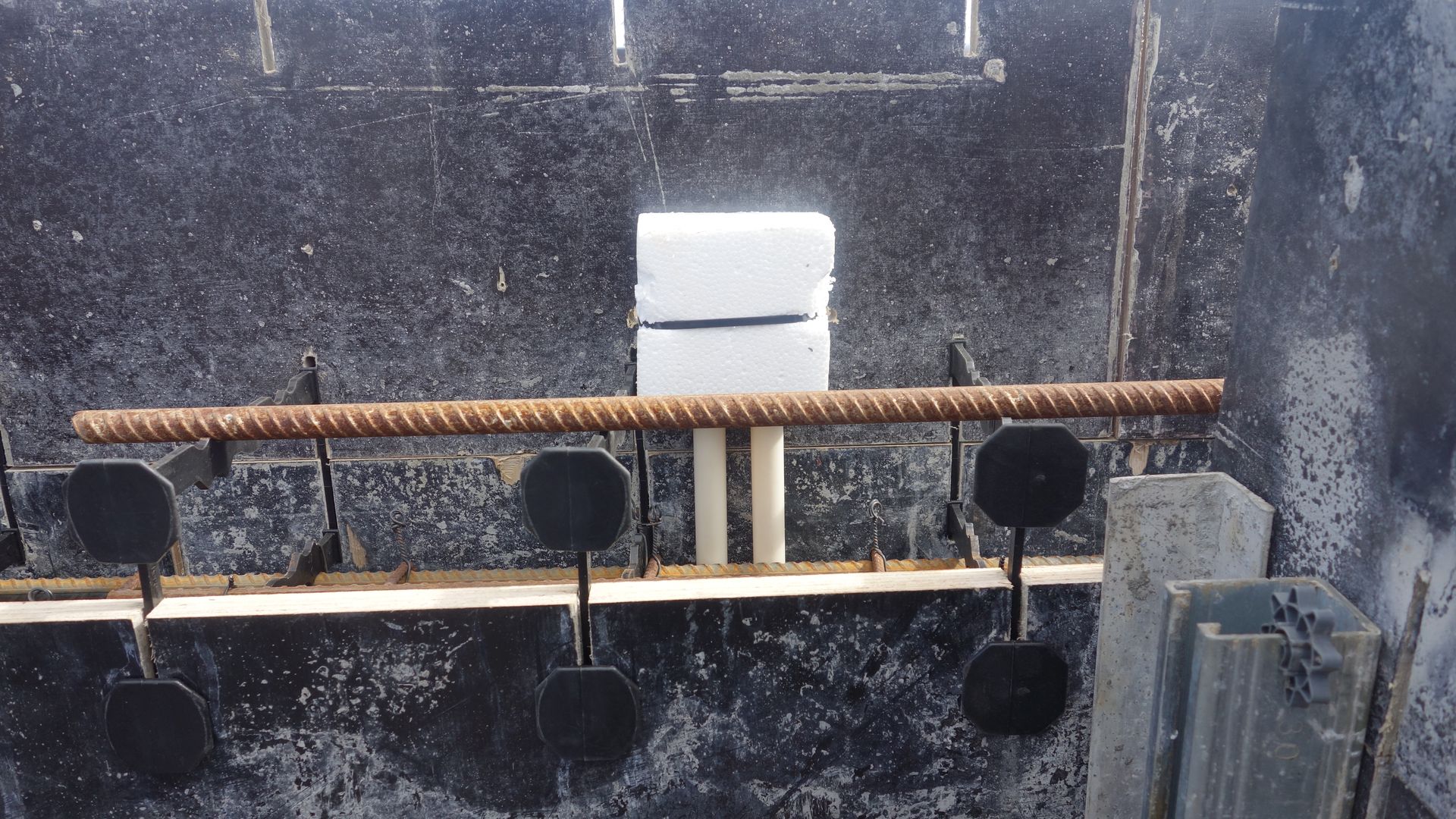

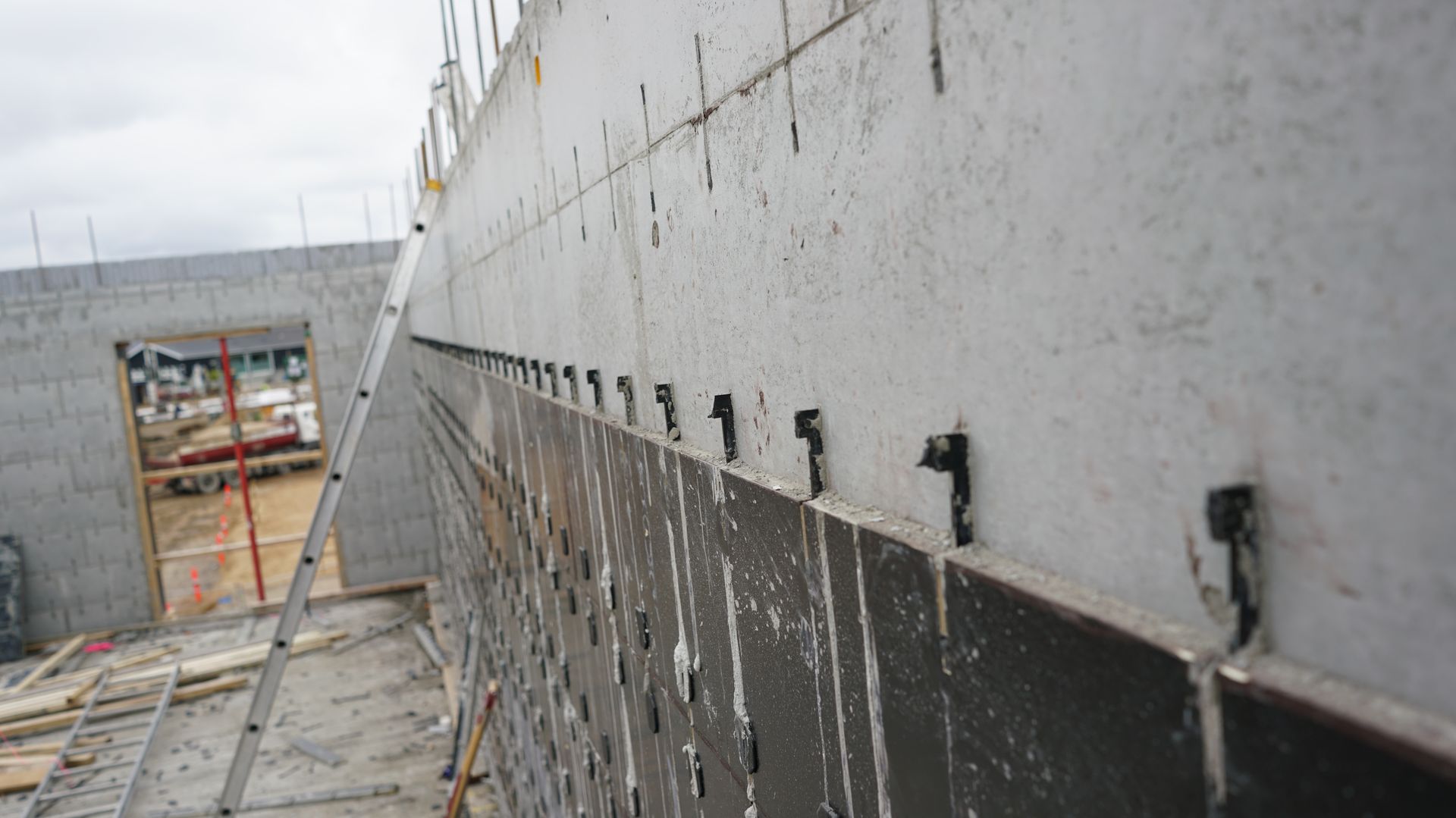

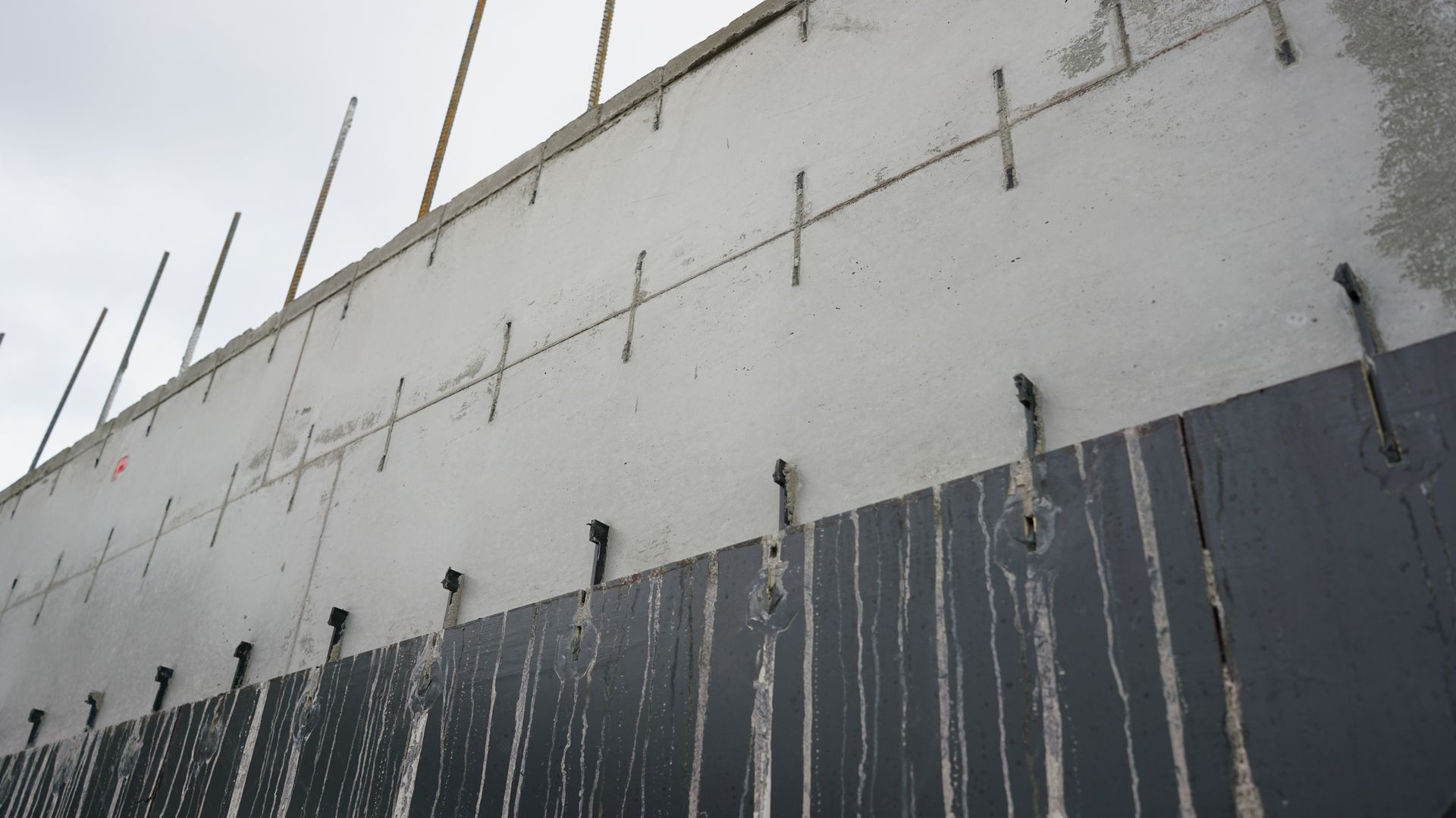

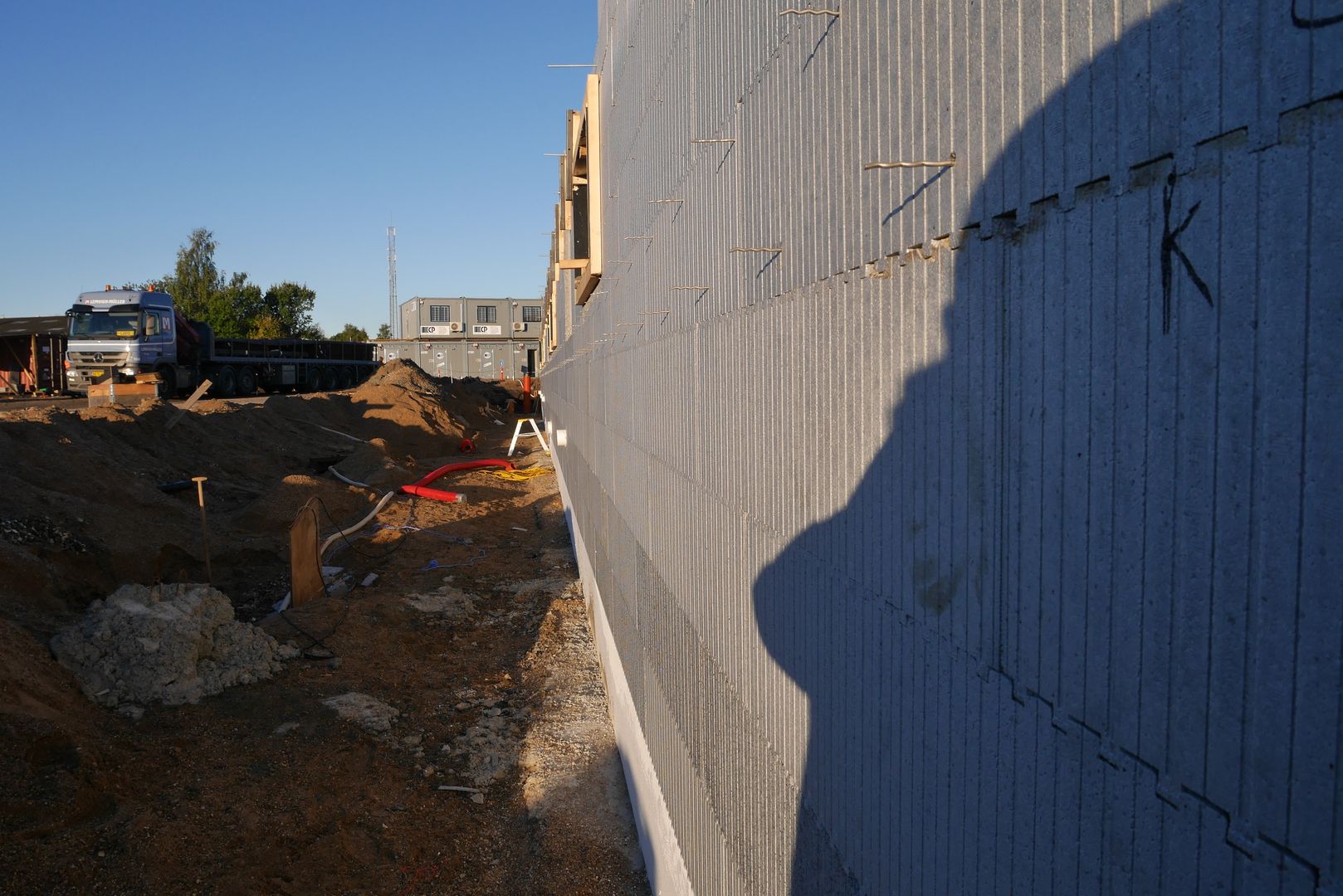

Udvendig blev byggeriet muret og undervejs blev murbinderne placeret i blokkene inden der blev støbt.

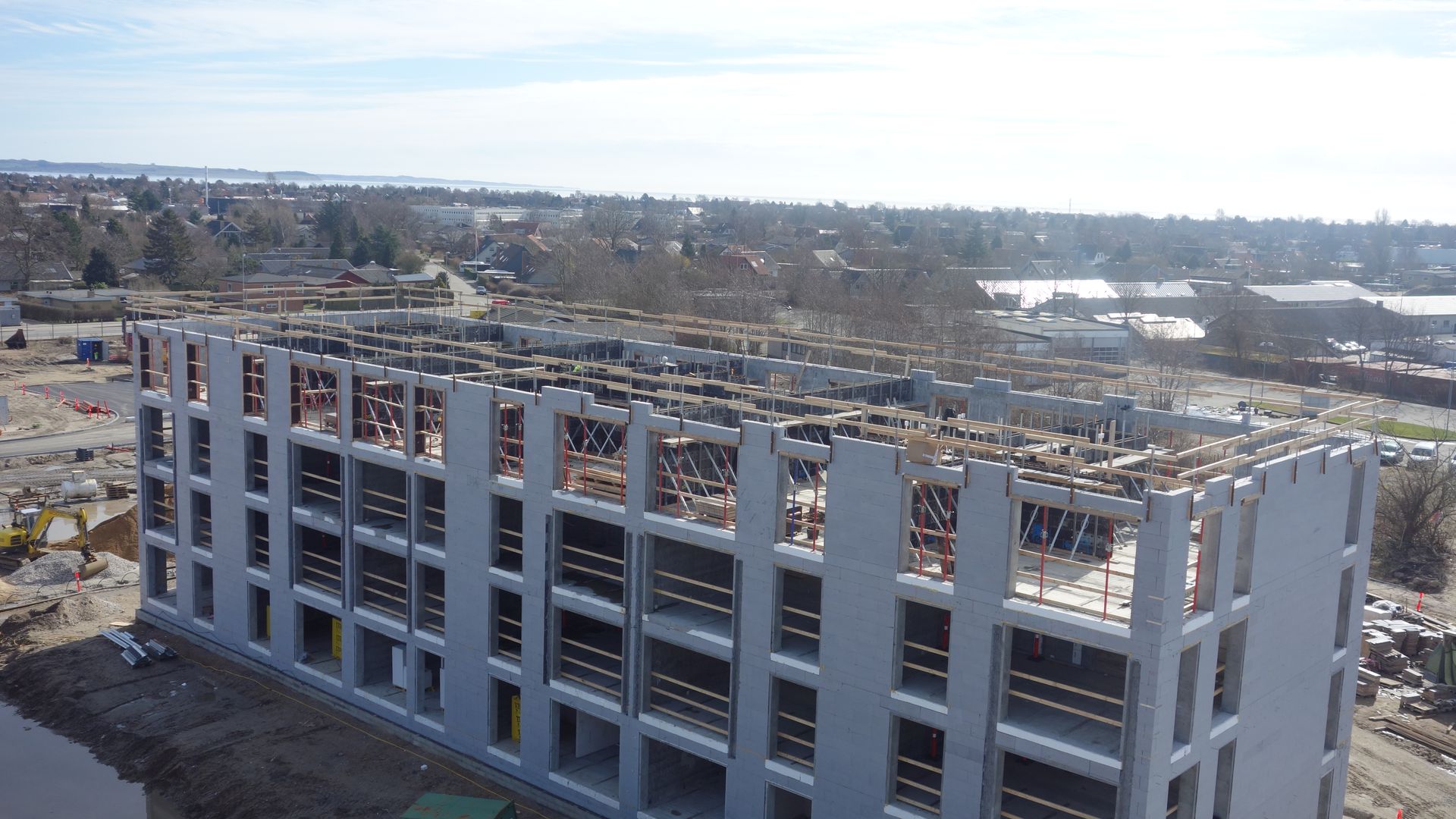

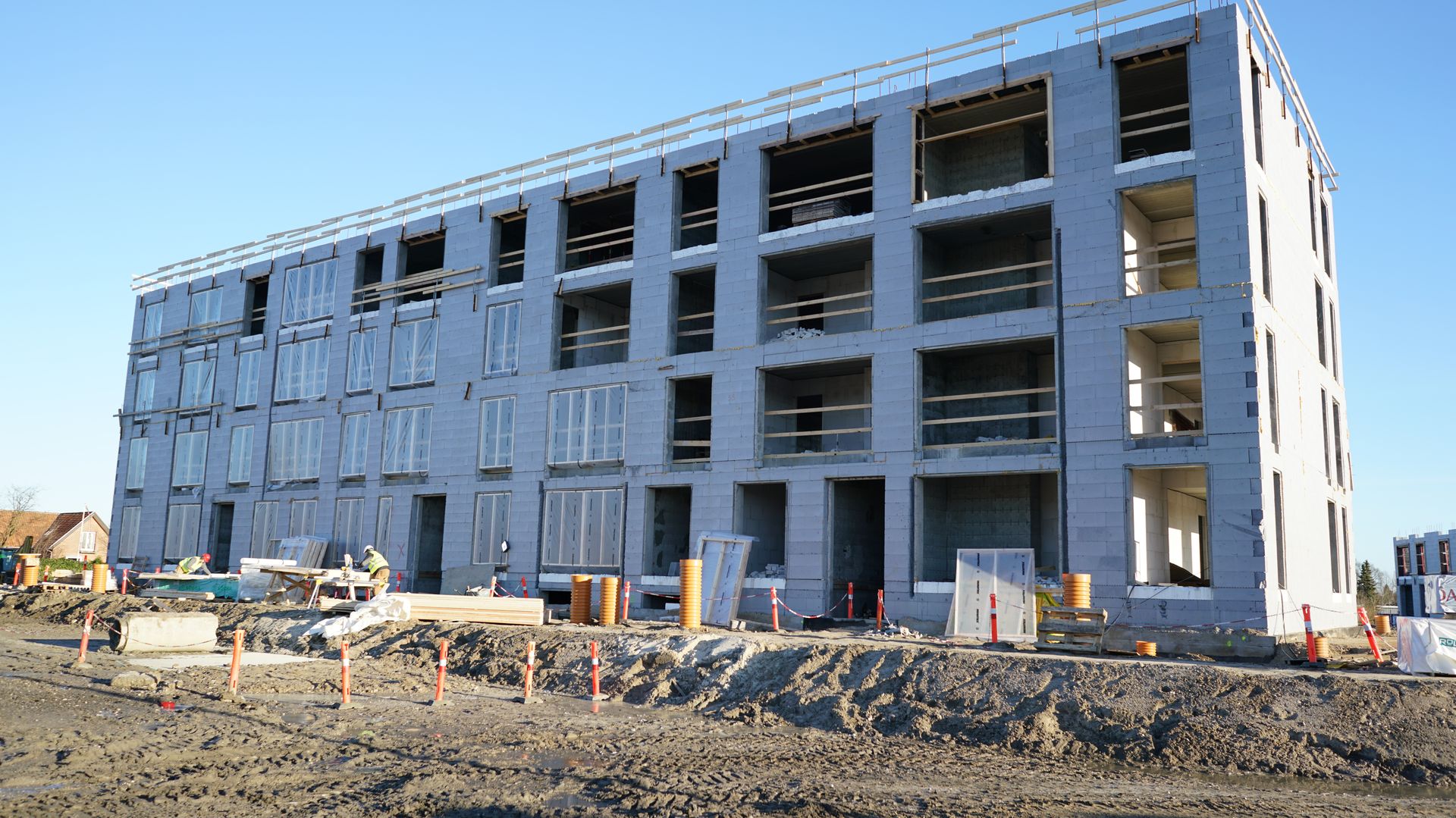

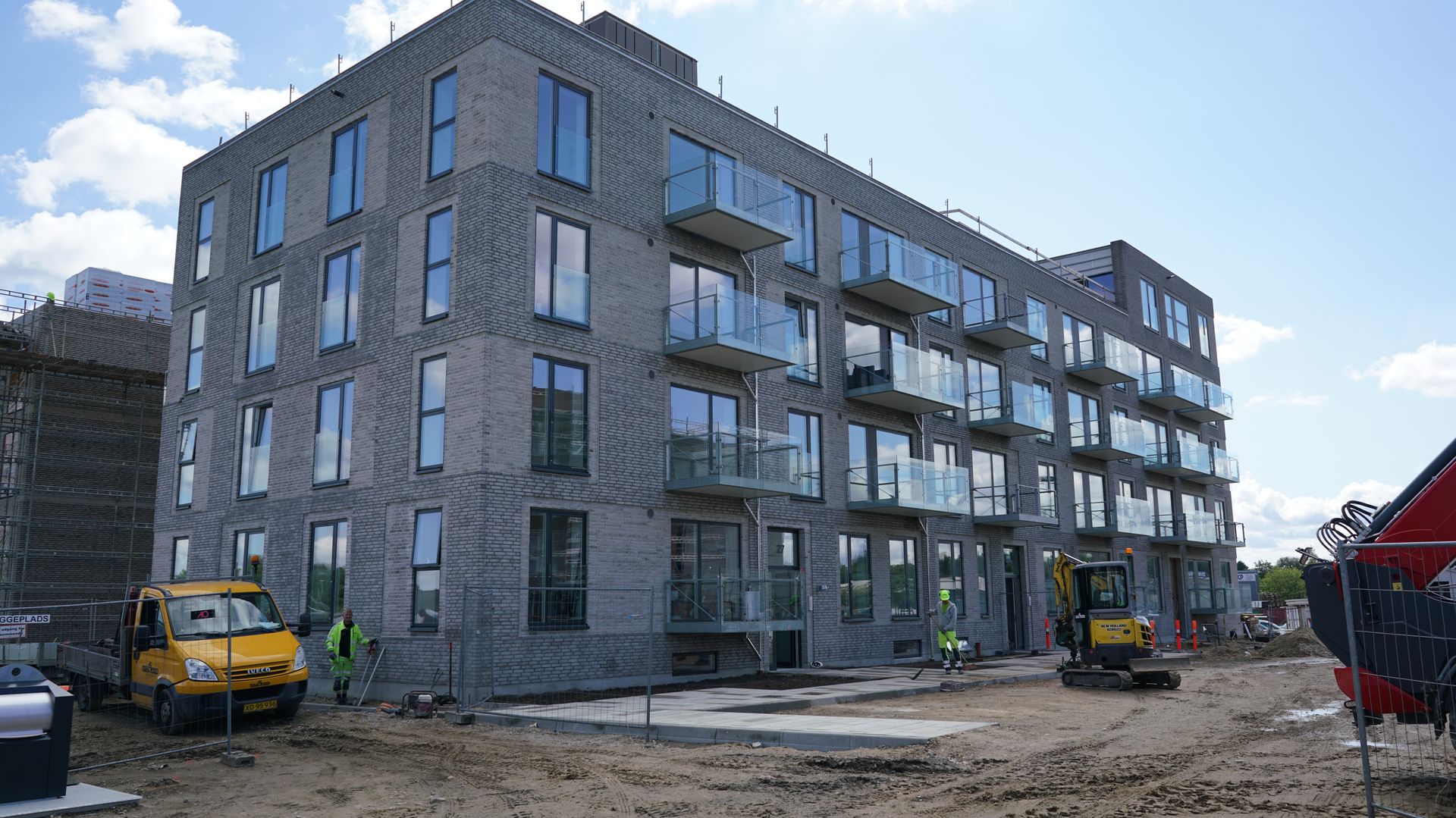

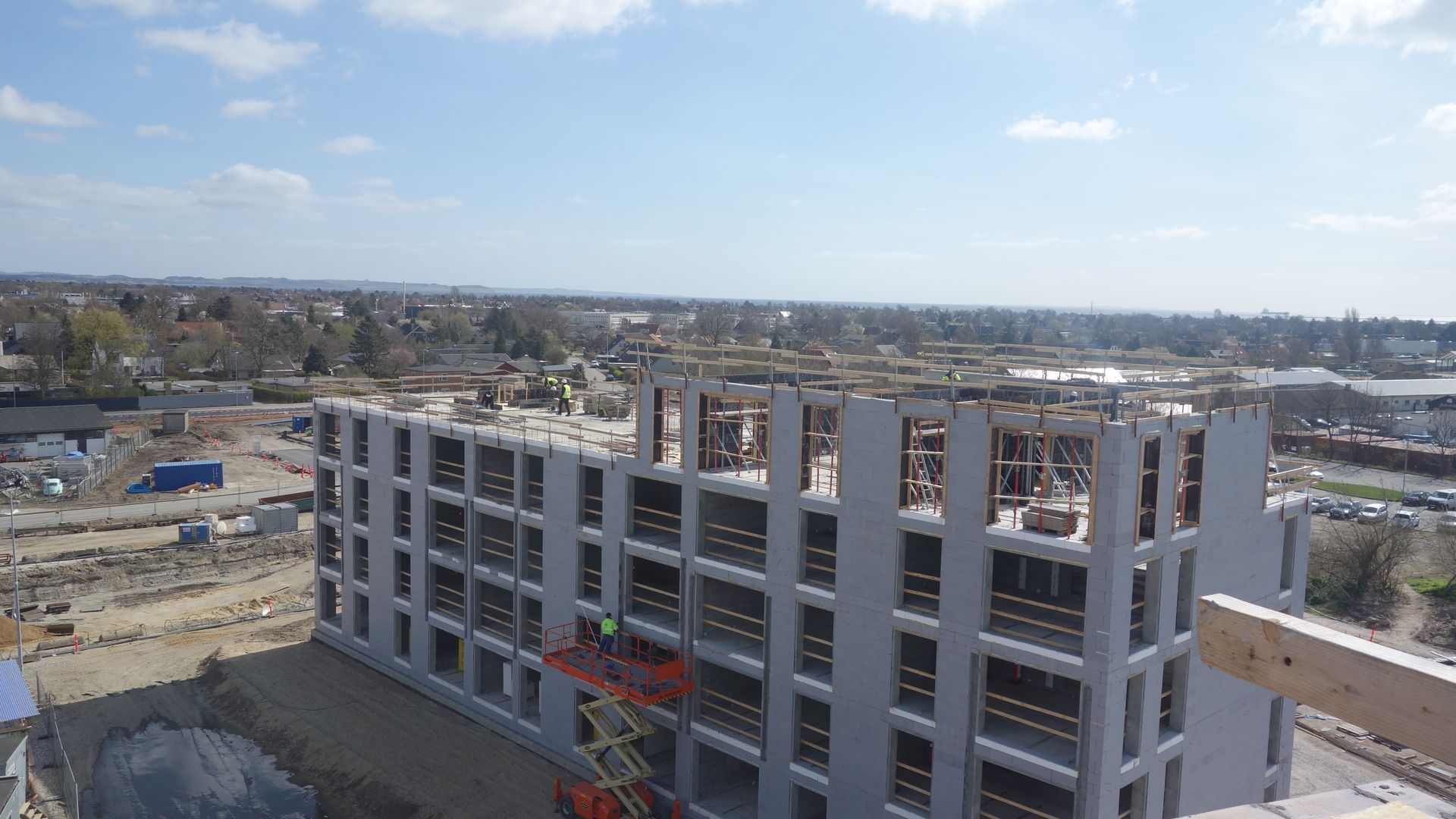

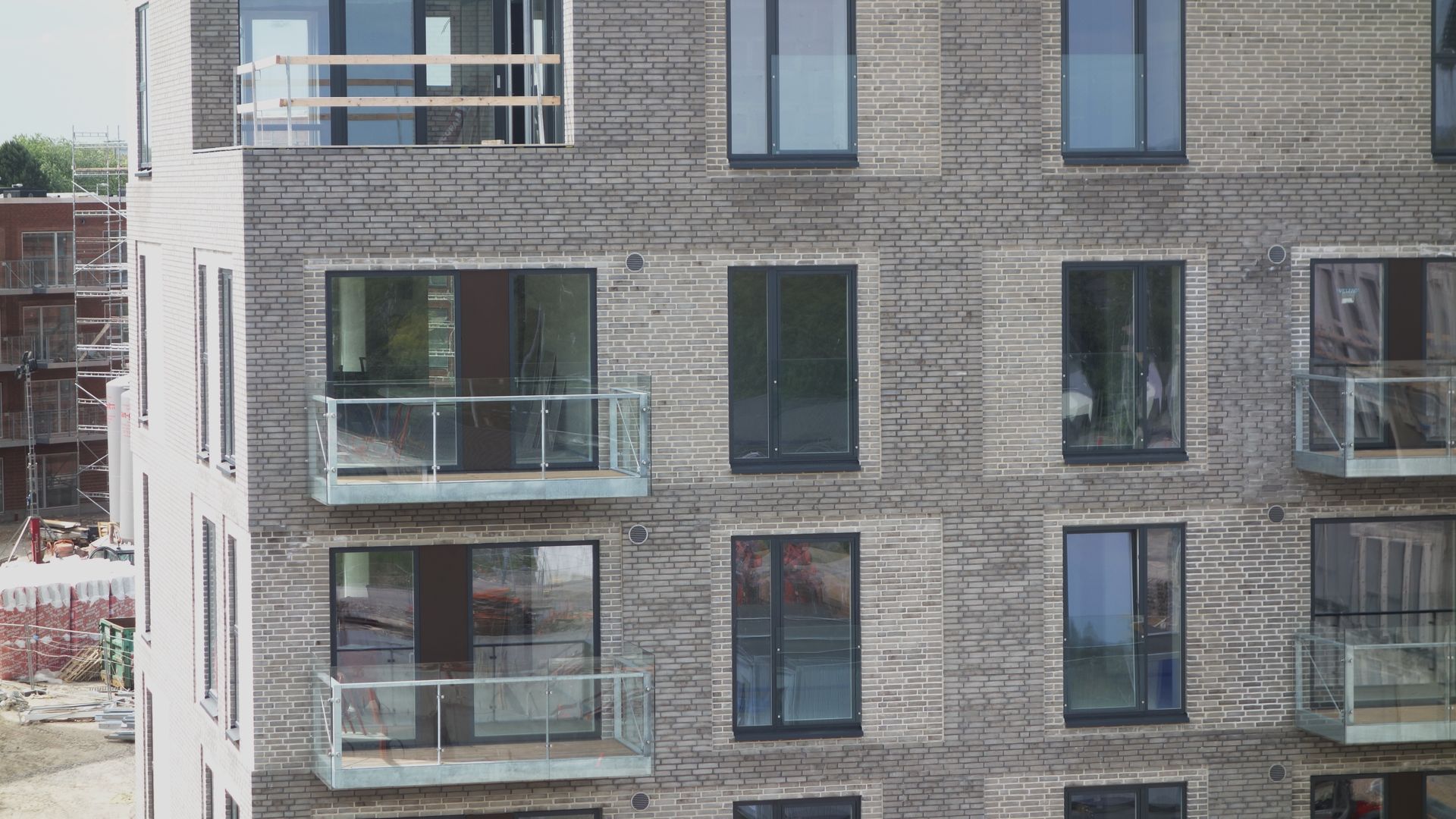

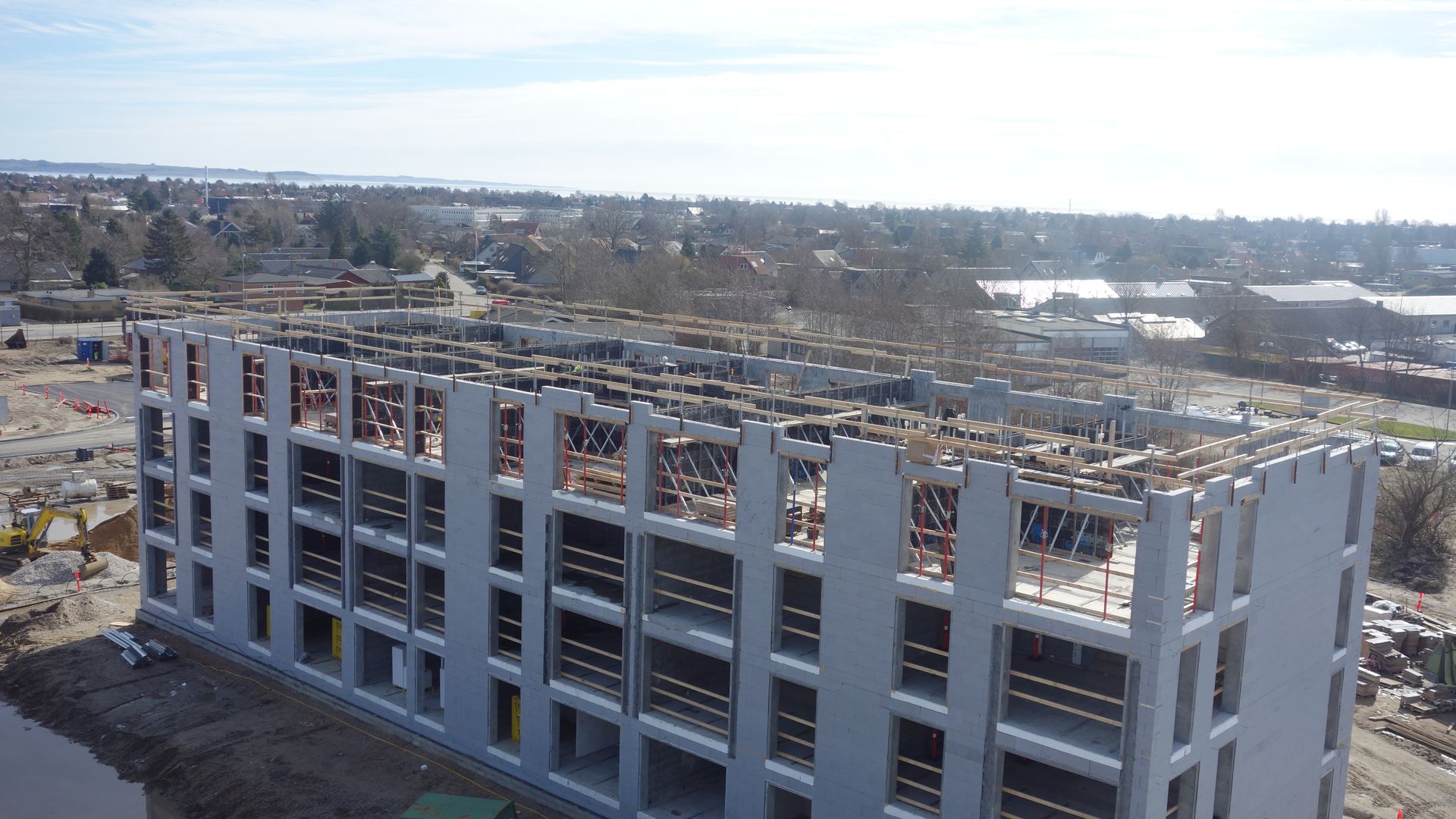

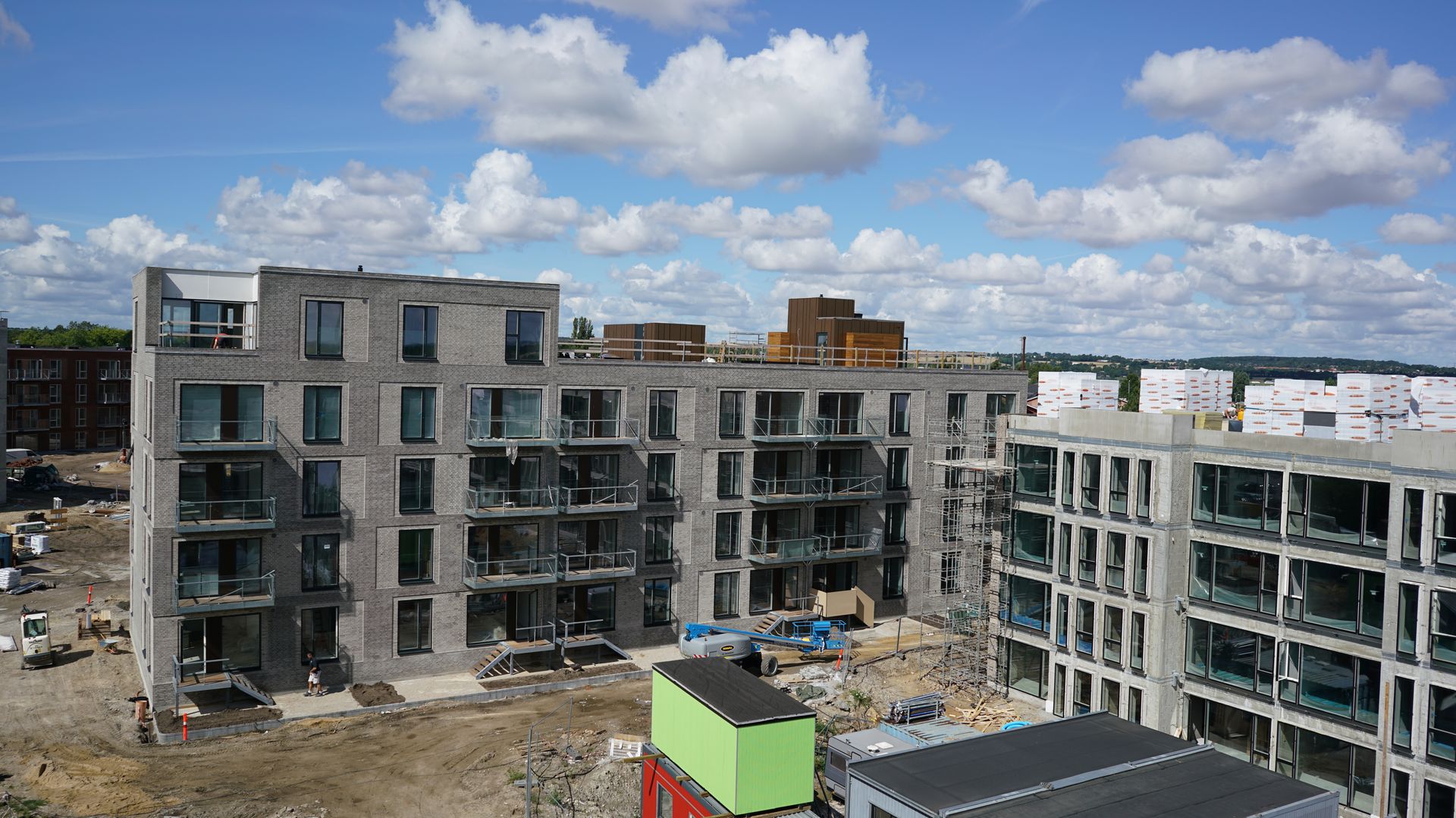

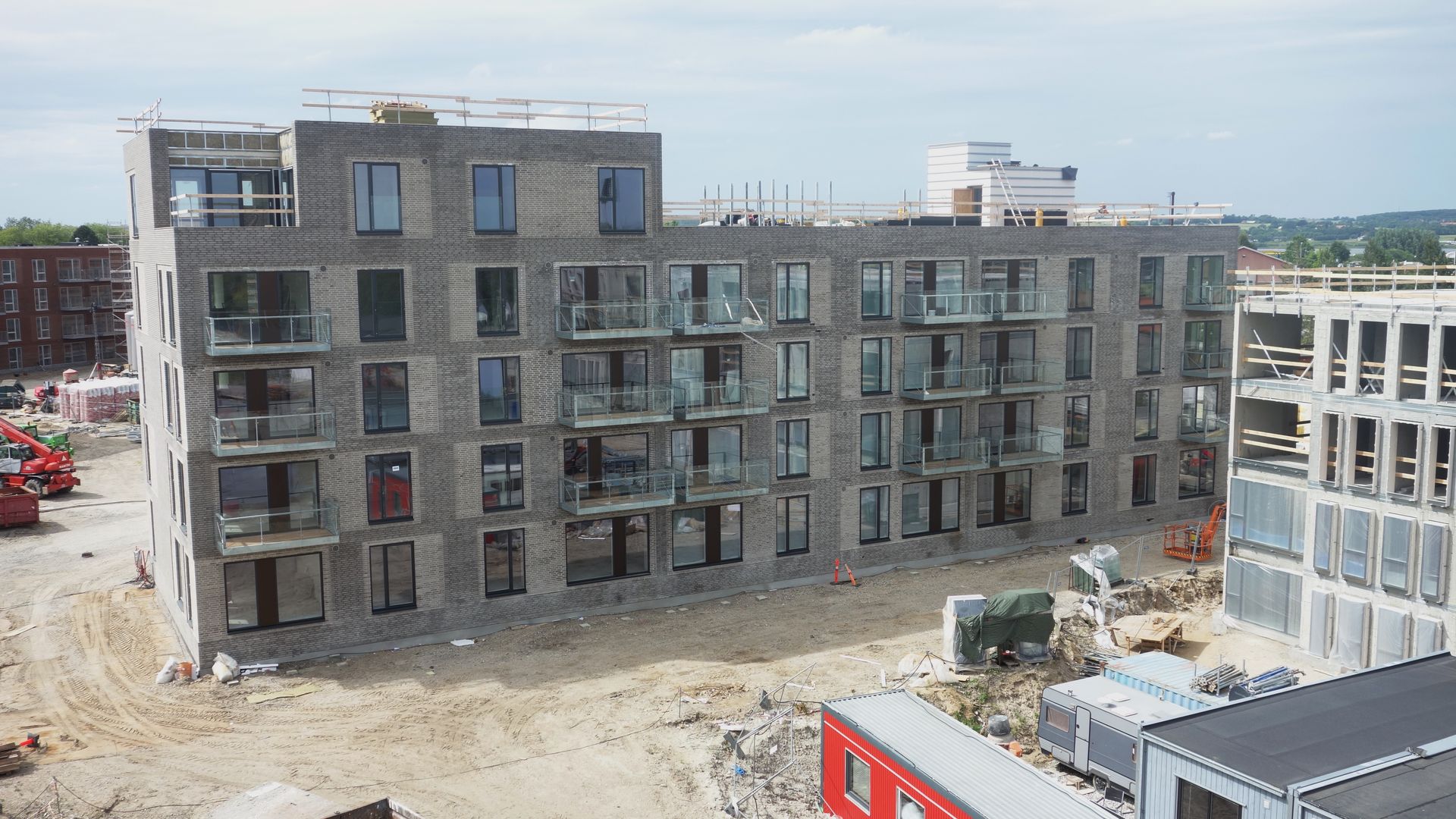

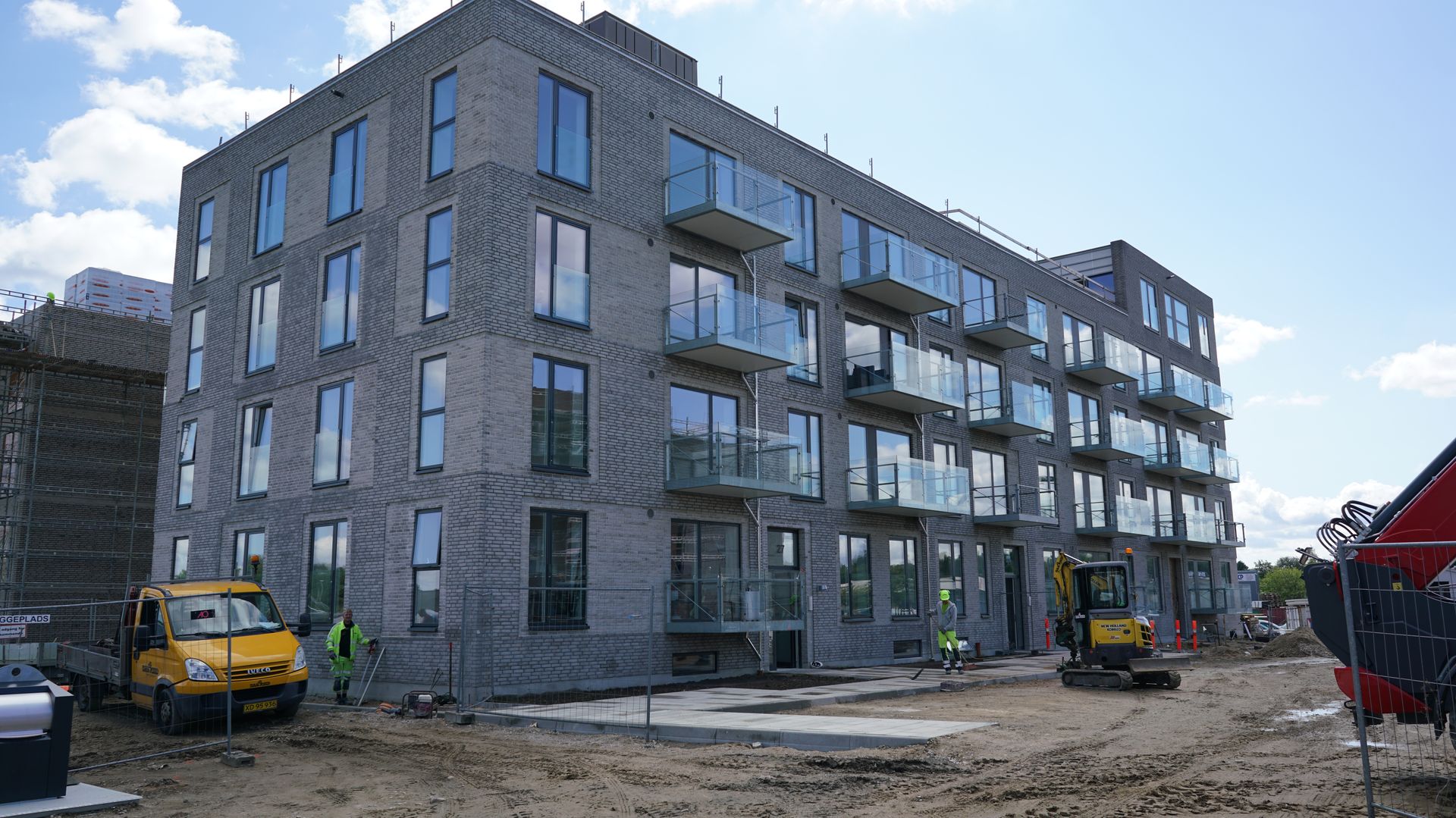

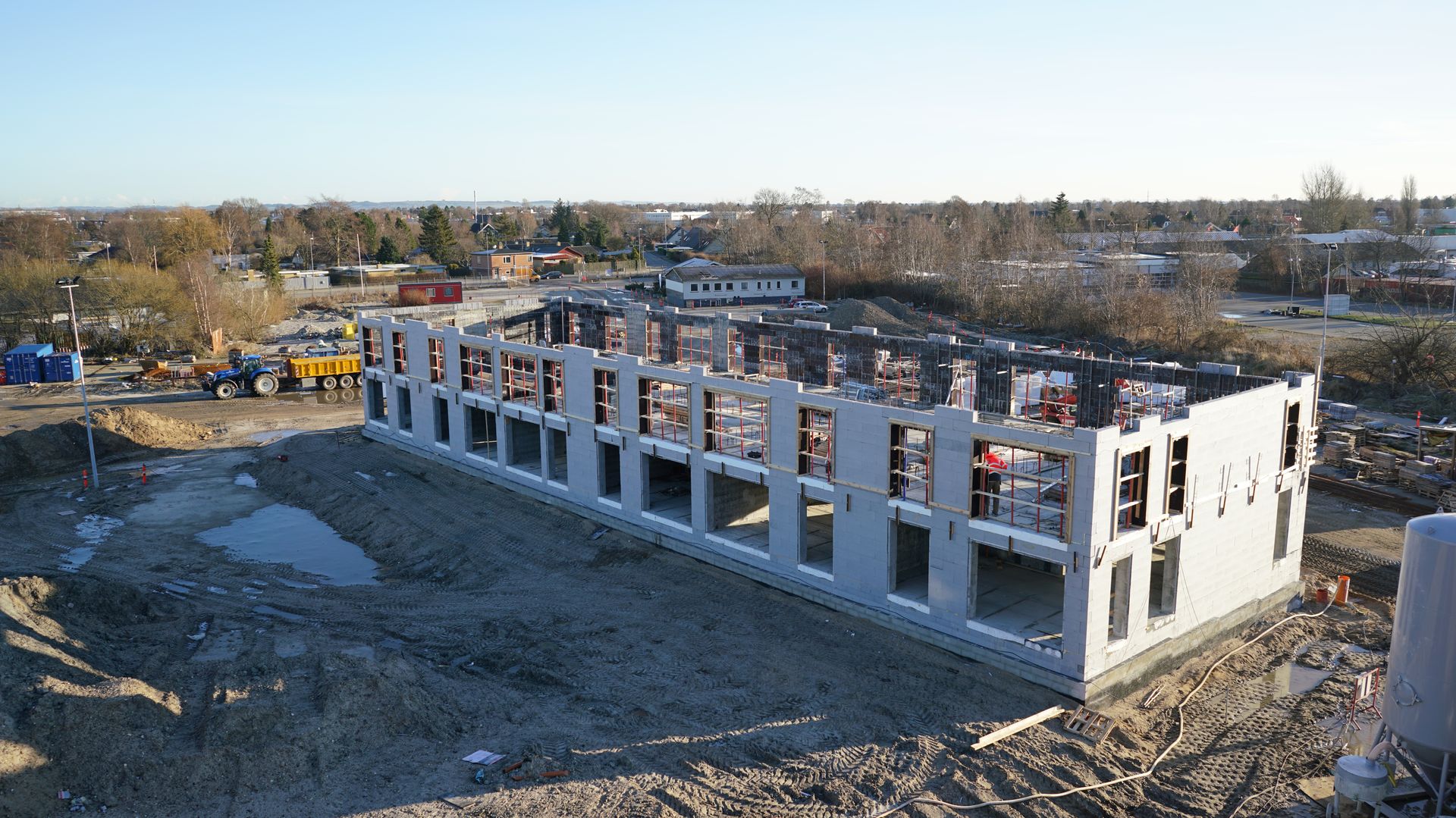

: ISOBYG Reform systemet blev i Århus brugt til at opføre 73 lejligheder i 6 etagers højde i byggeri klassificeret som CC3 byggeri, dvs. høj risikoklasse med extra krav til bl.a. armering.

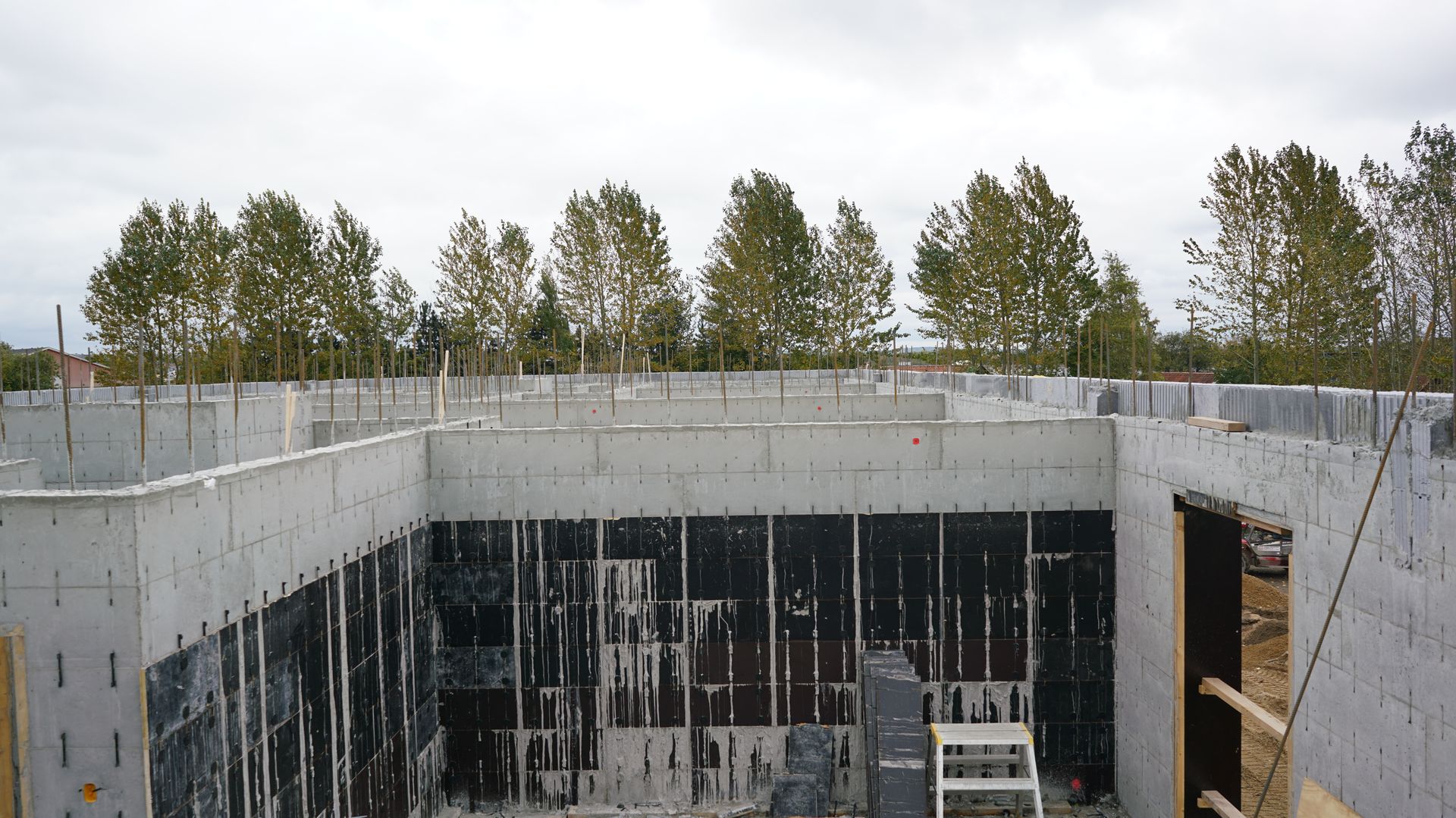

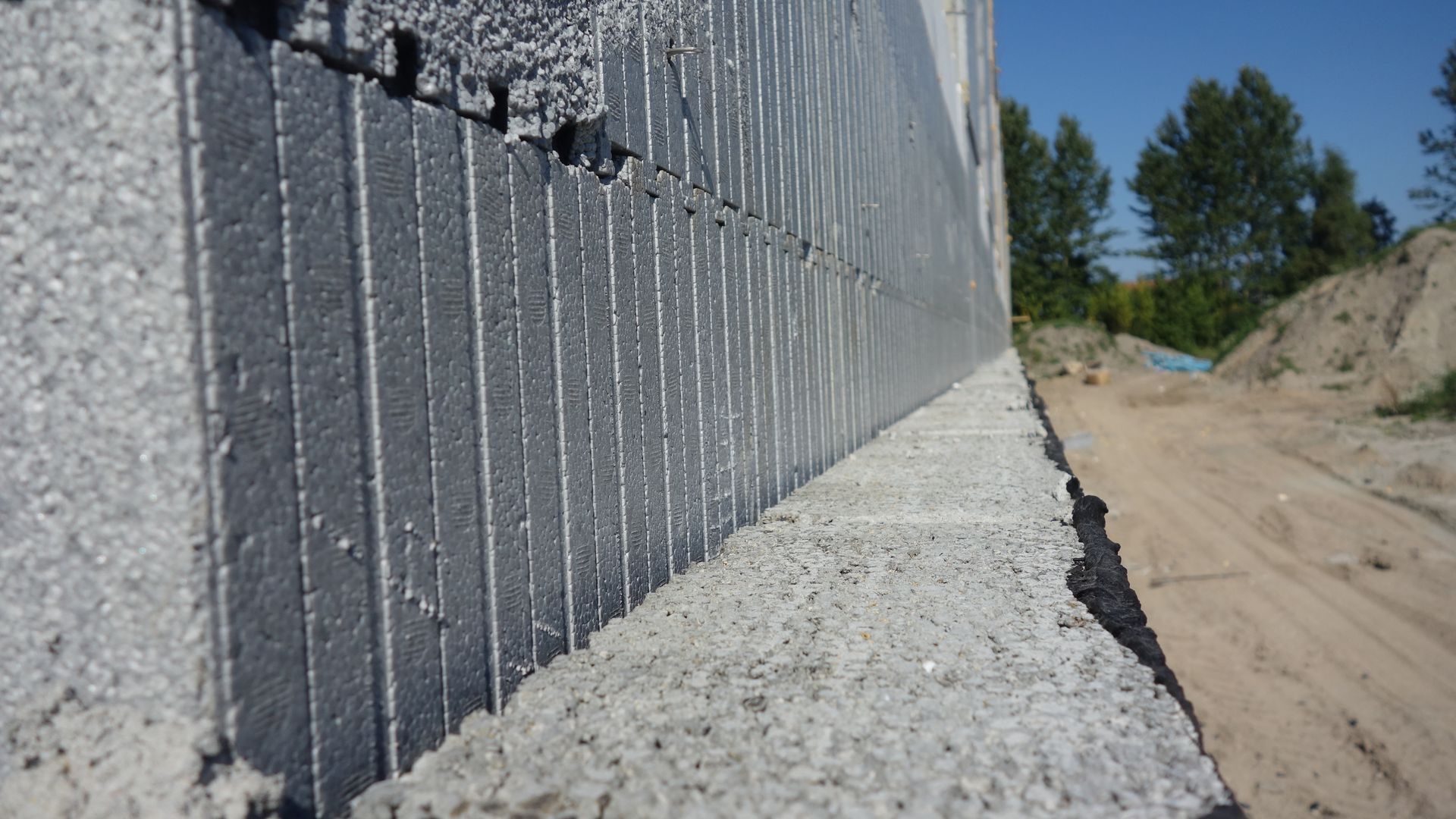

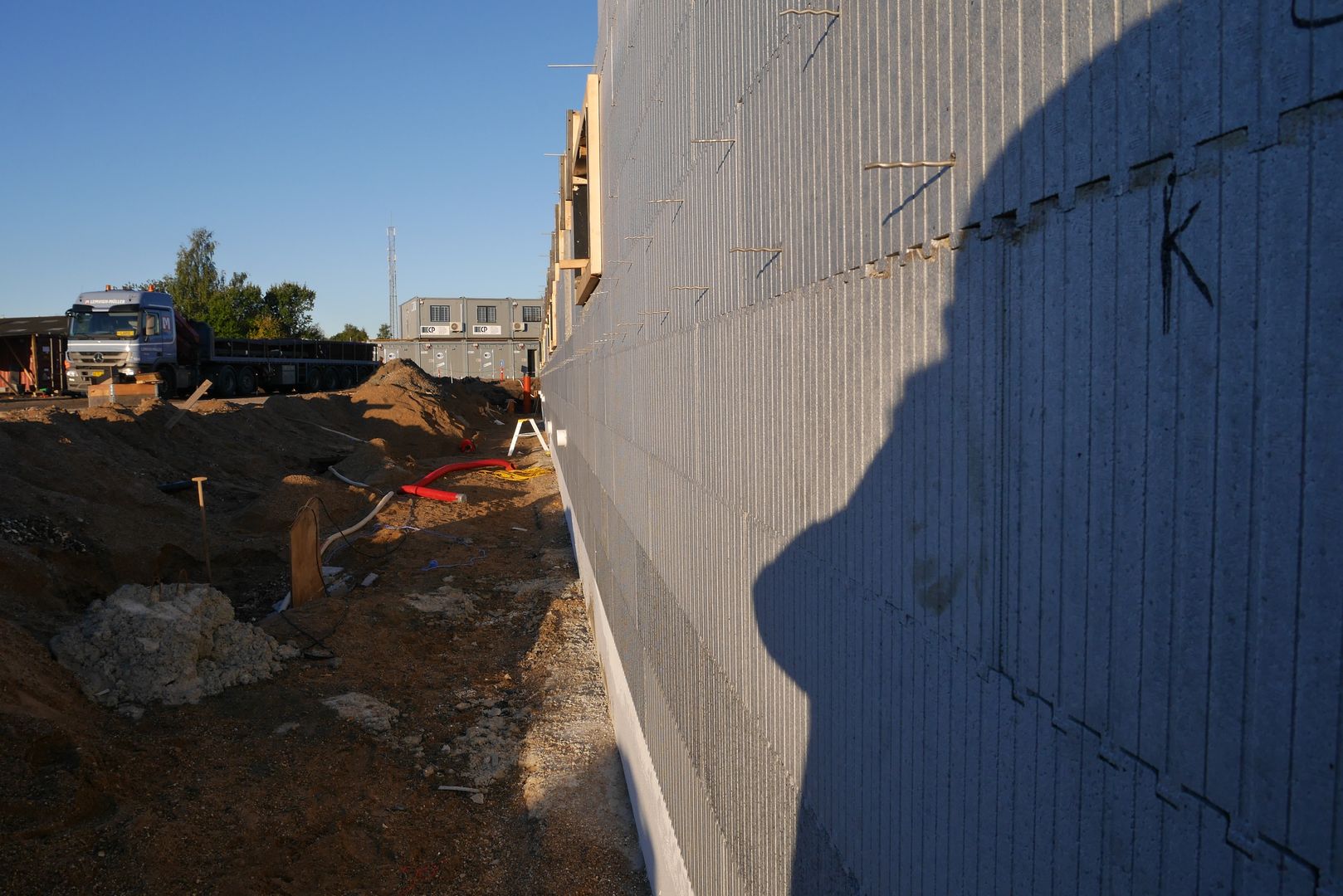

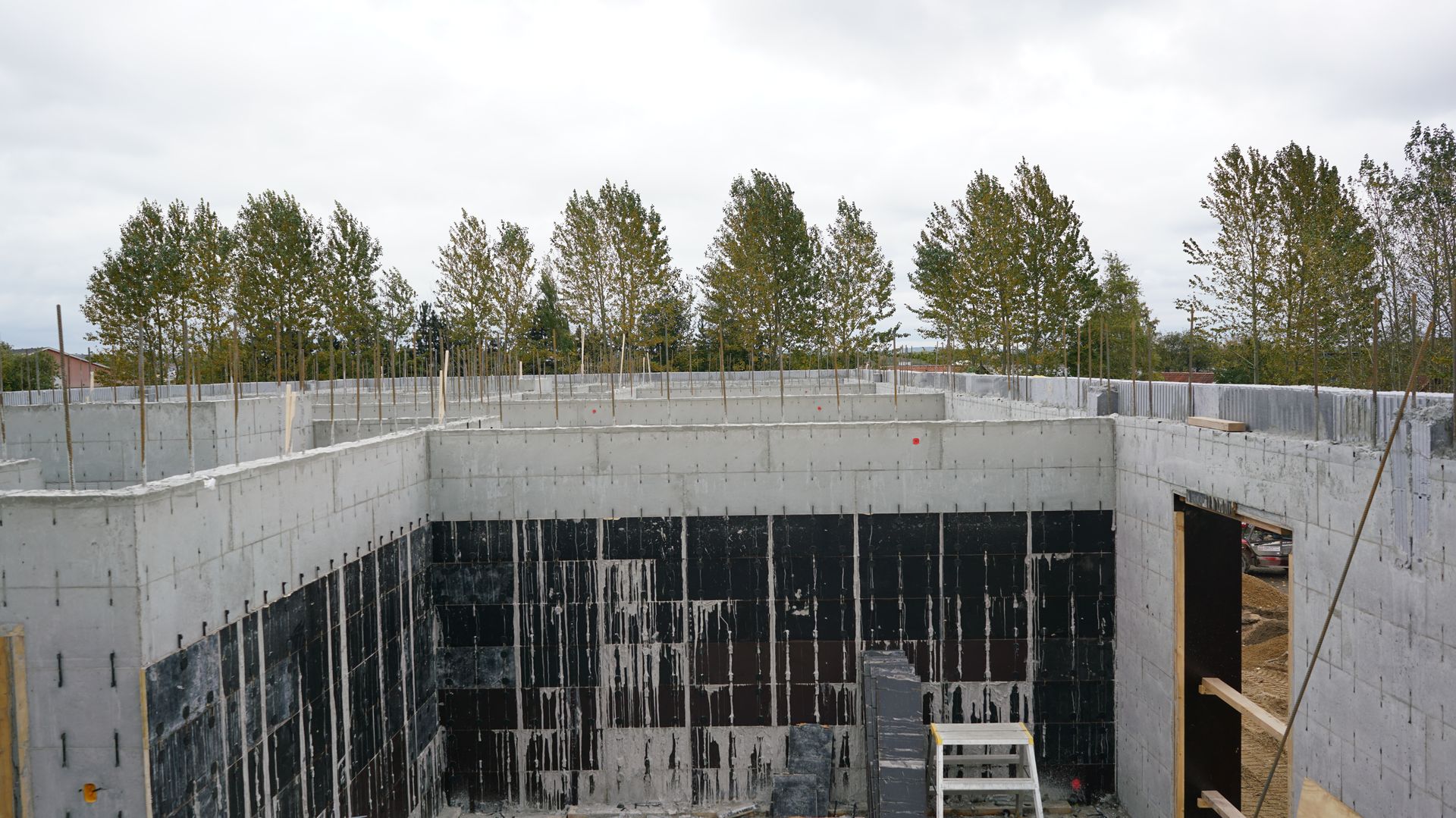

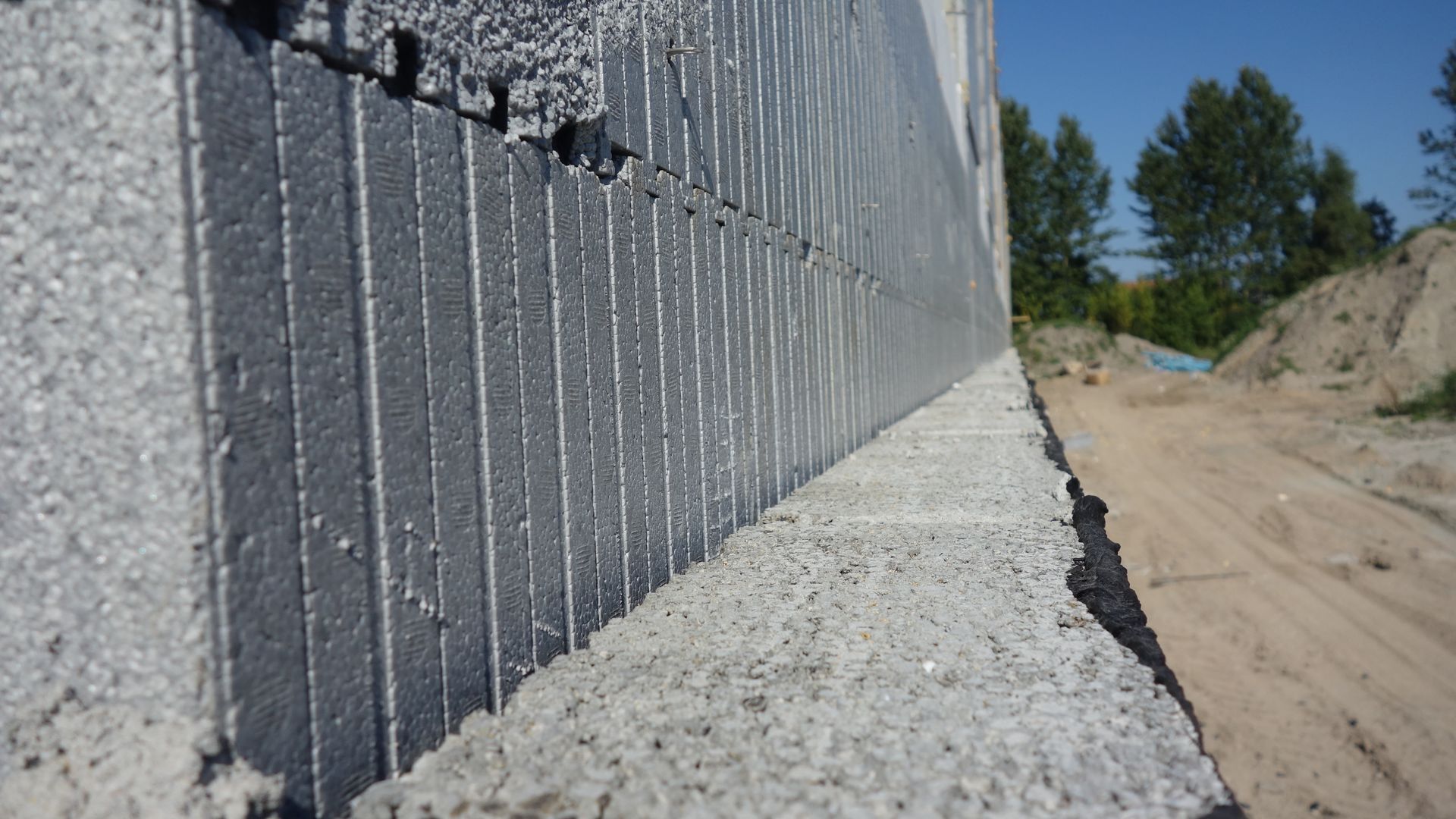

: Under byggeriet var fuld kælder, som blev opført med 205 mm. beton og 155 mm. ISOBYG klasse 30 isolering. Udvendig i kælderen fulgte en lecablok, der skulle danne fundament for den efterfølgende facadesten.

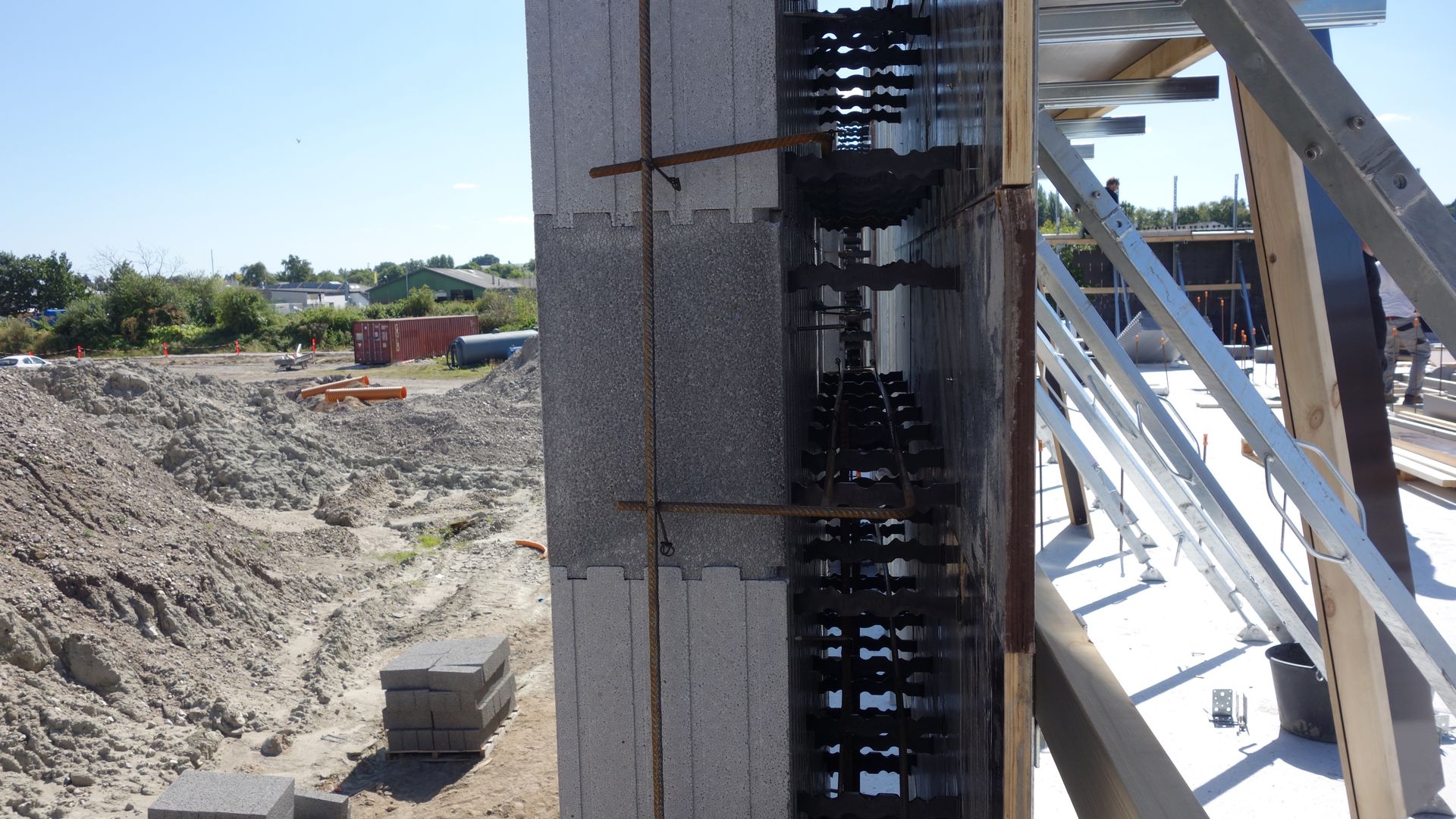

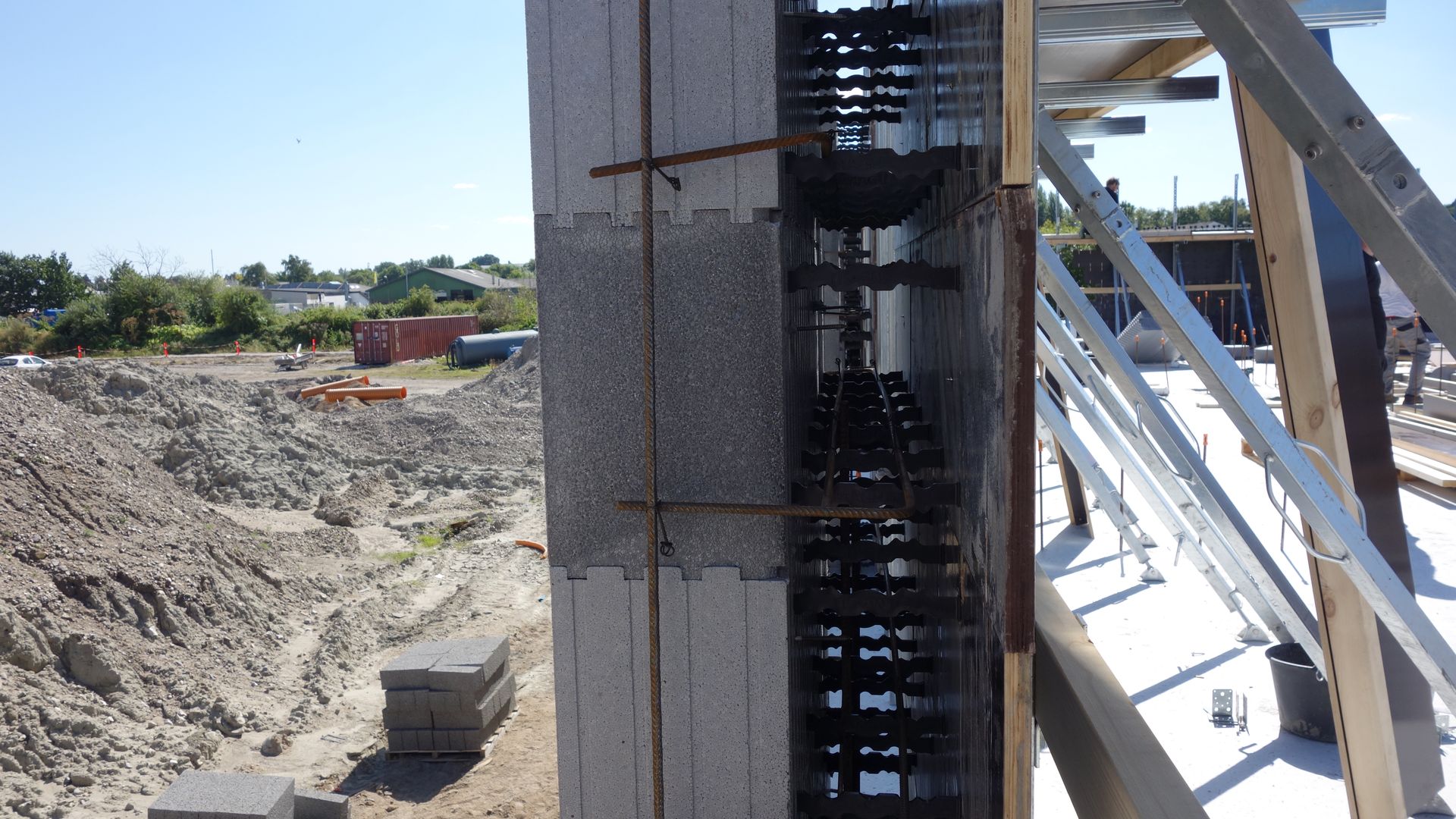

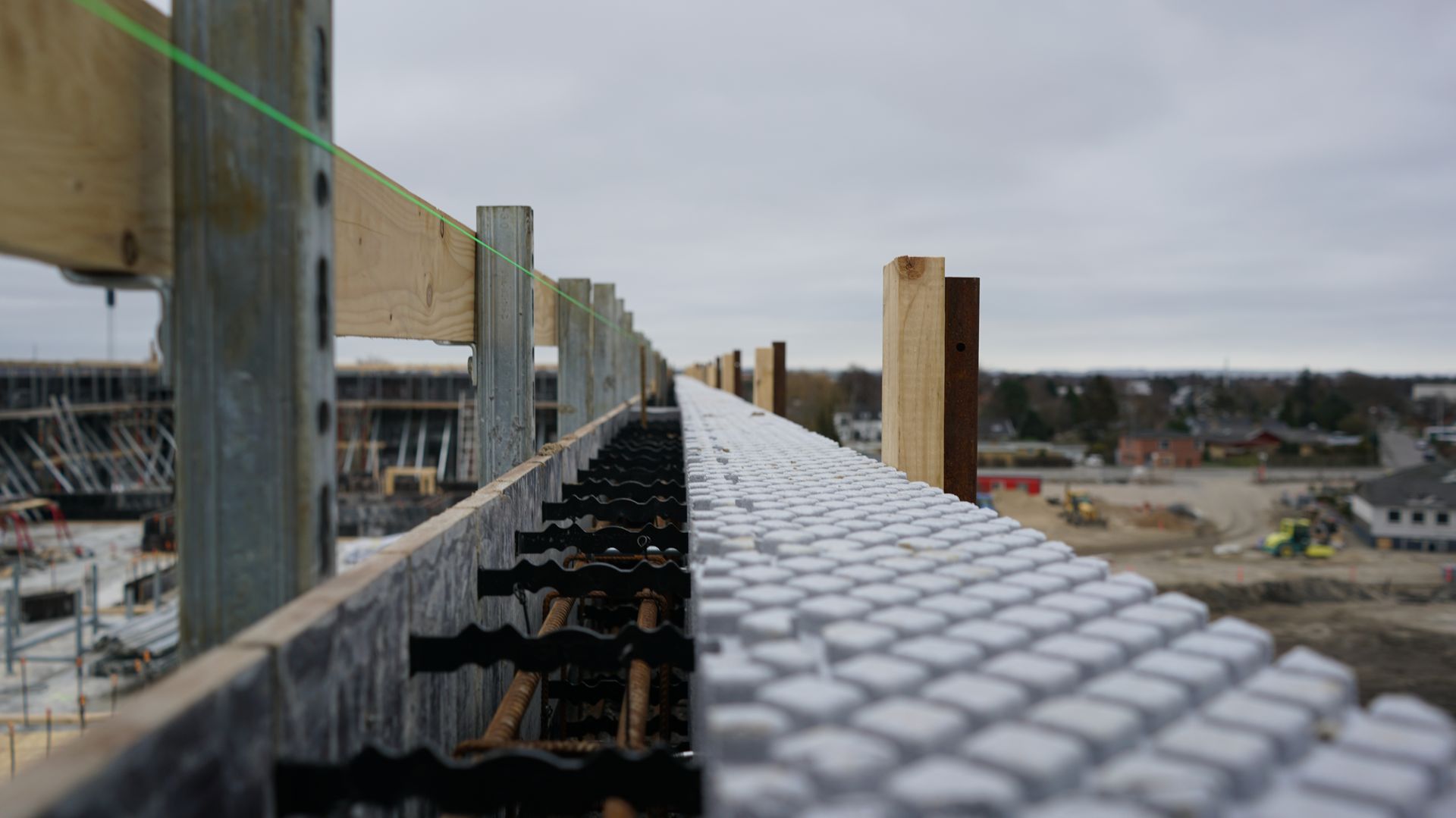

: Over jord blev i gavle ligeledes brugt 205 mm beton men også 205 mm udendig EPS blok i klasse 30.

: På langsiderne kunne man nøjes med 155 mm beton da dækkene ikke lå af på de langsgående vægge.

: Disse vægge målte derfor 360 mm med en u-værdi på 0,14.

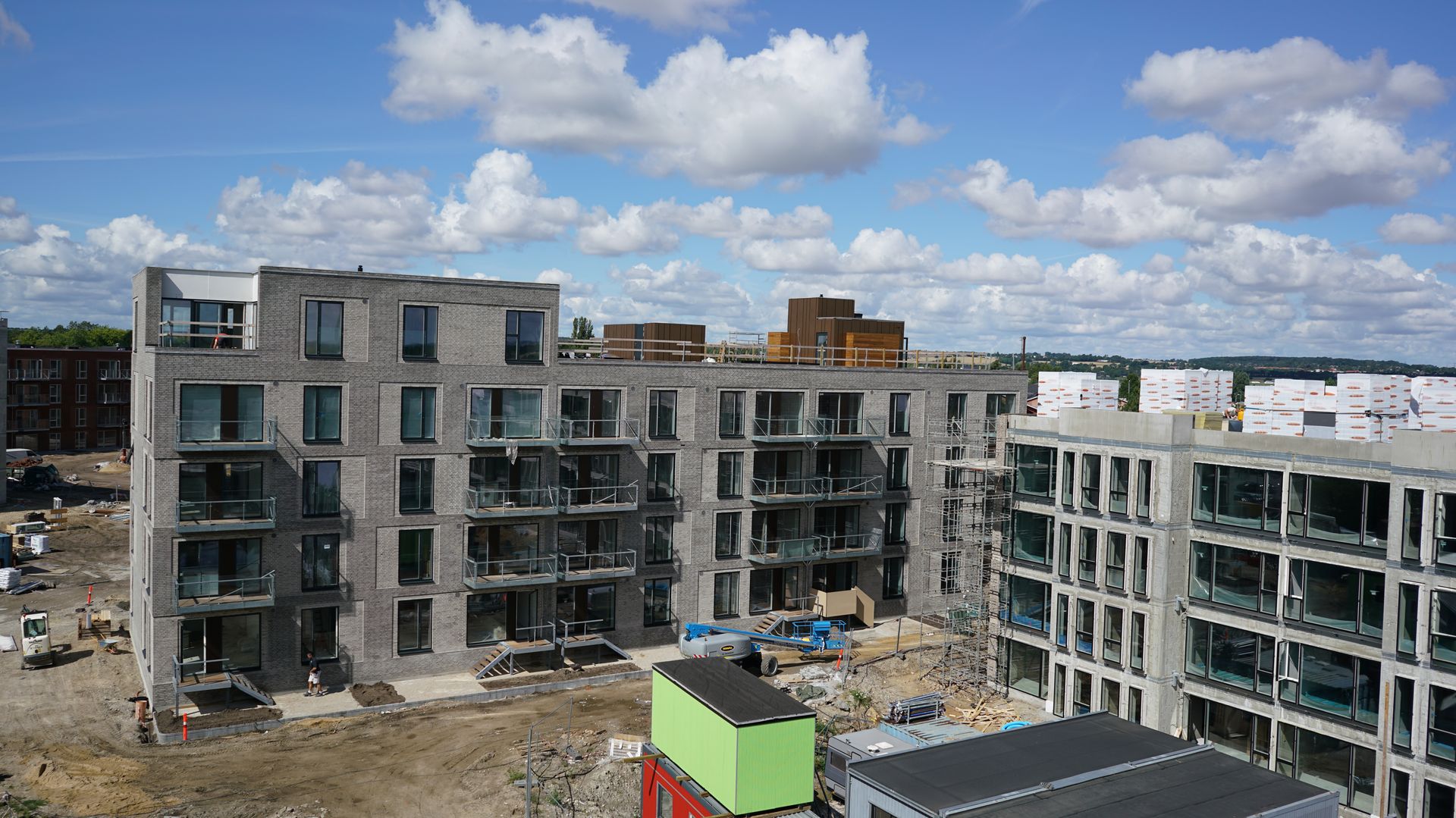

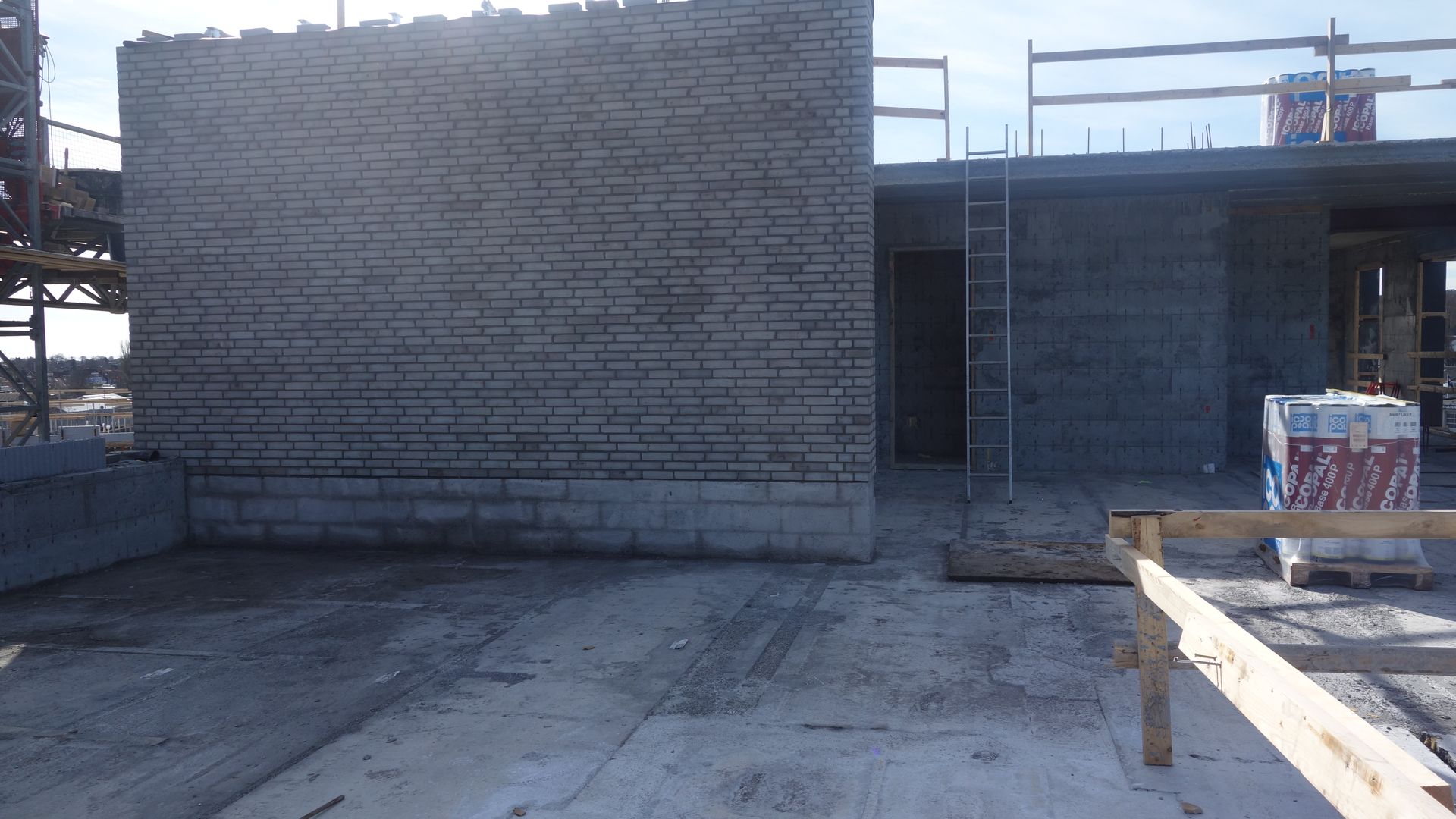

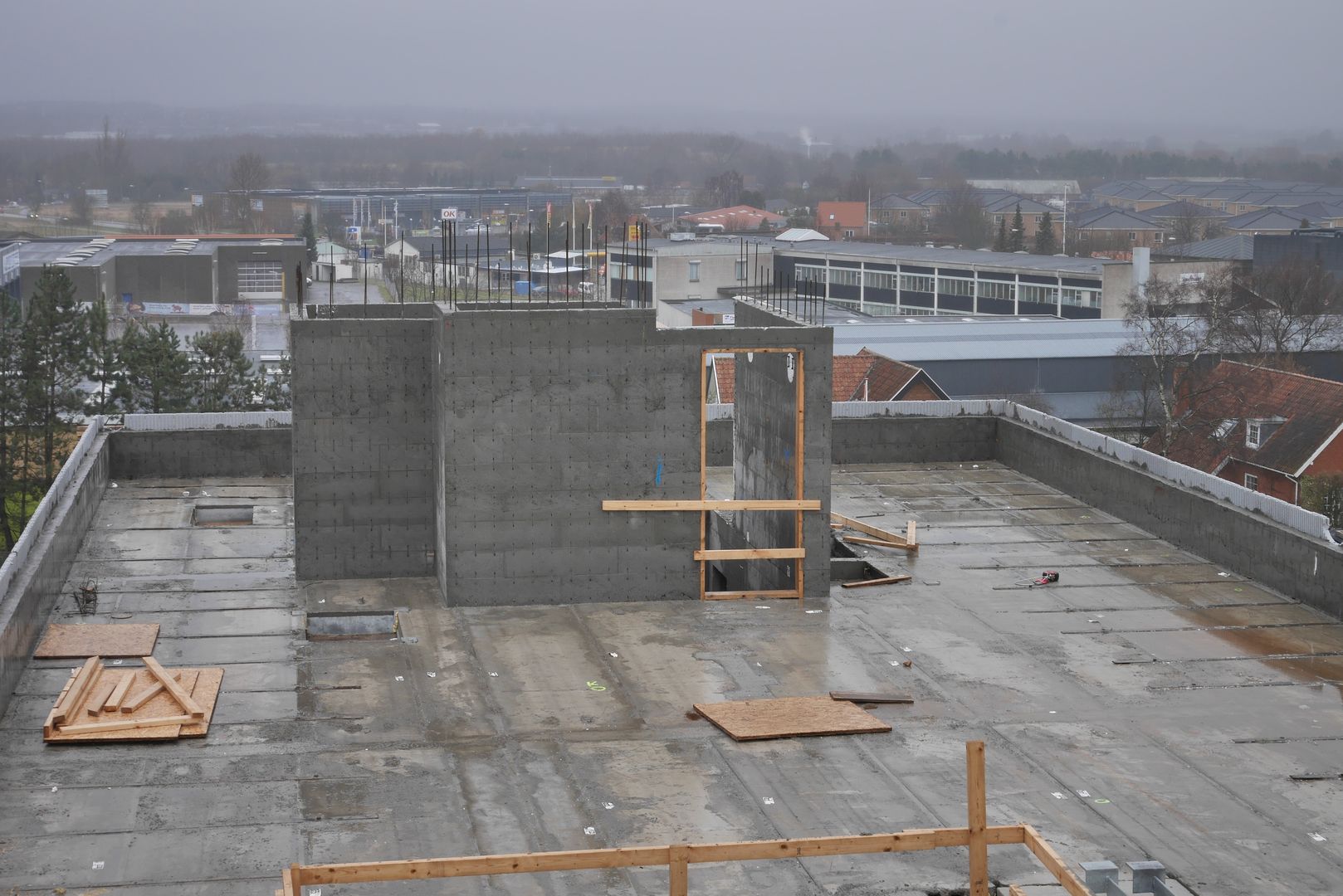

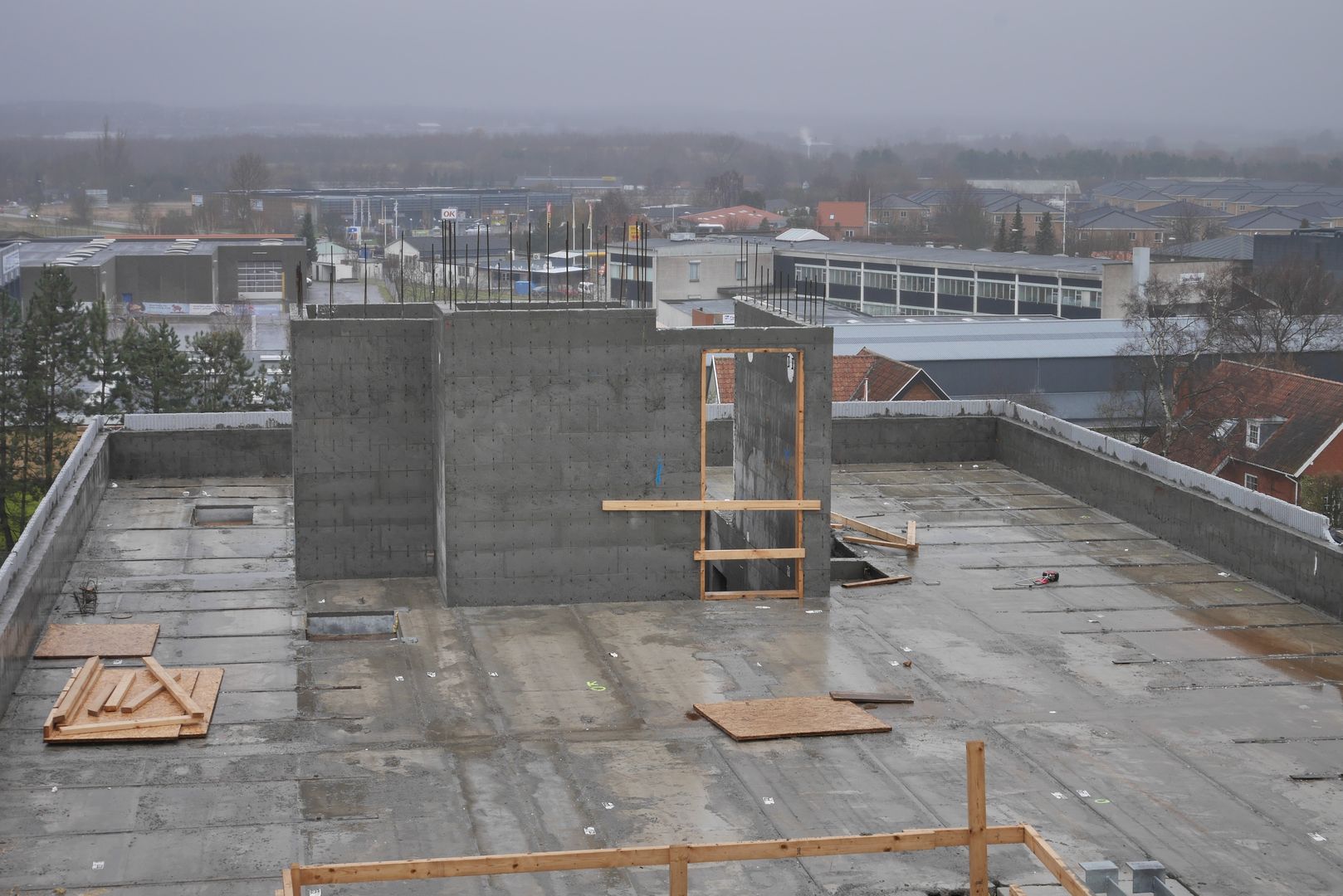

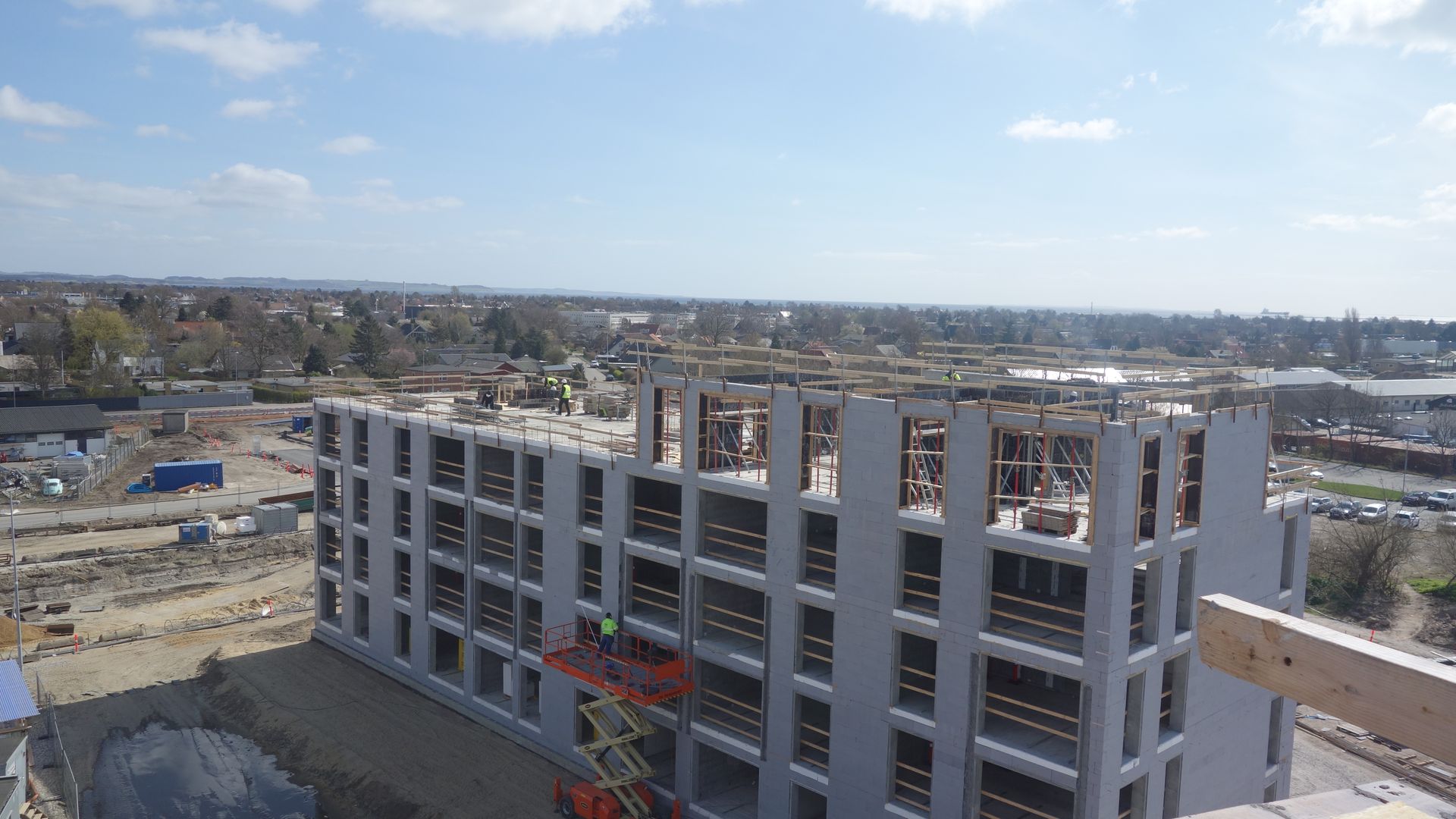

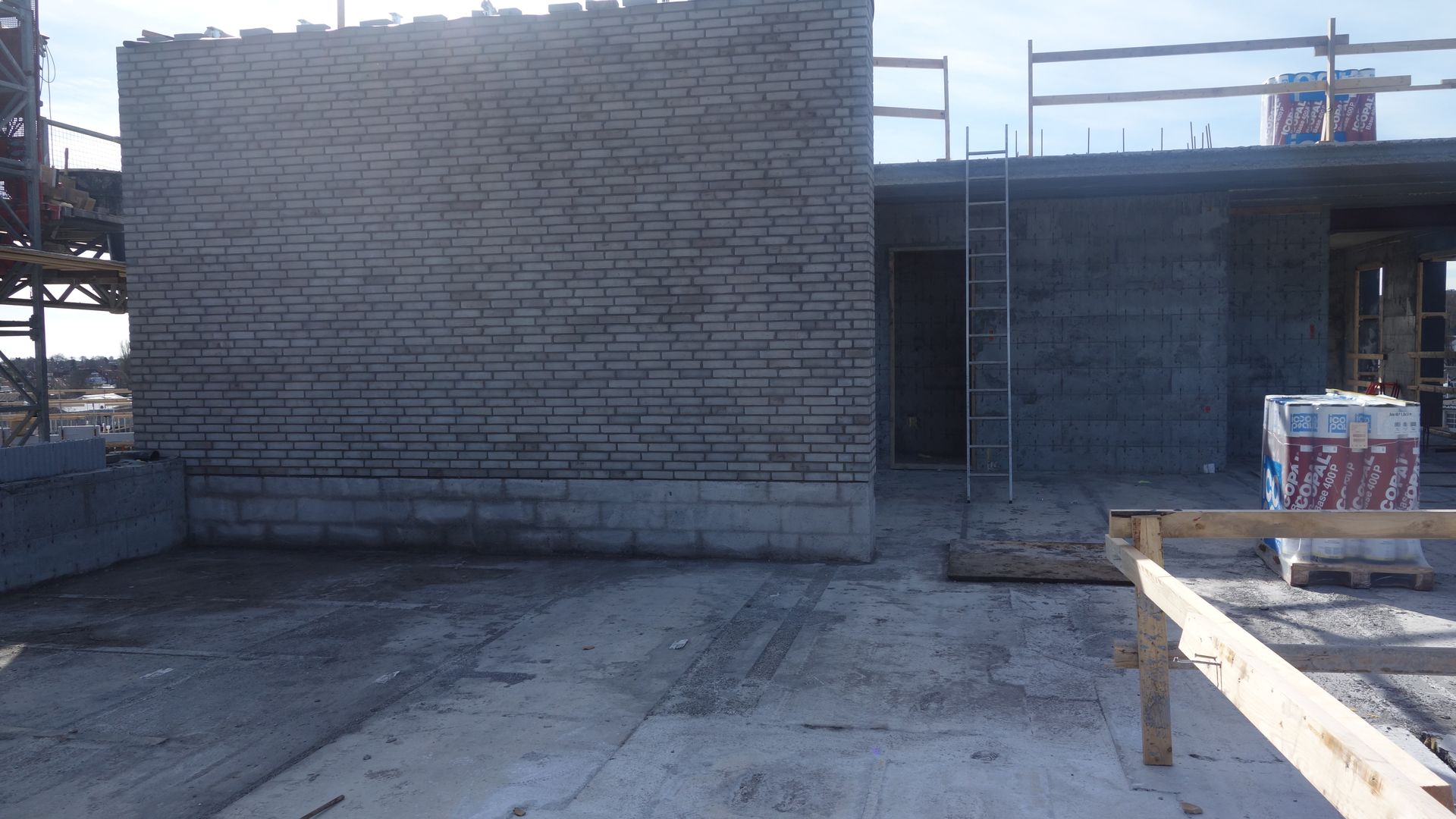

: Den sidste etage var en penthouse lejlighed.

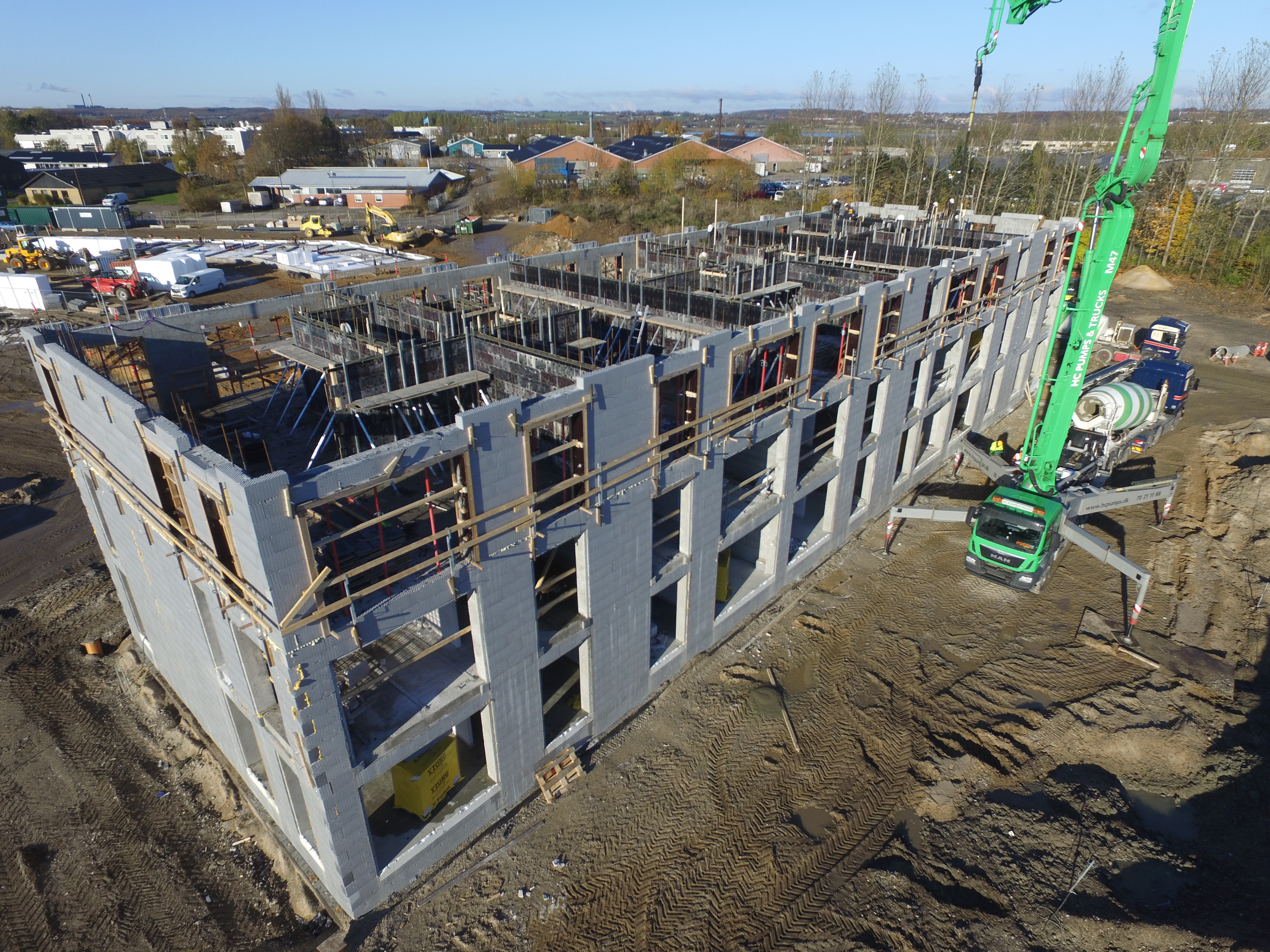

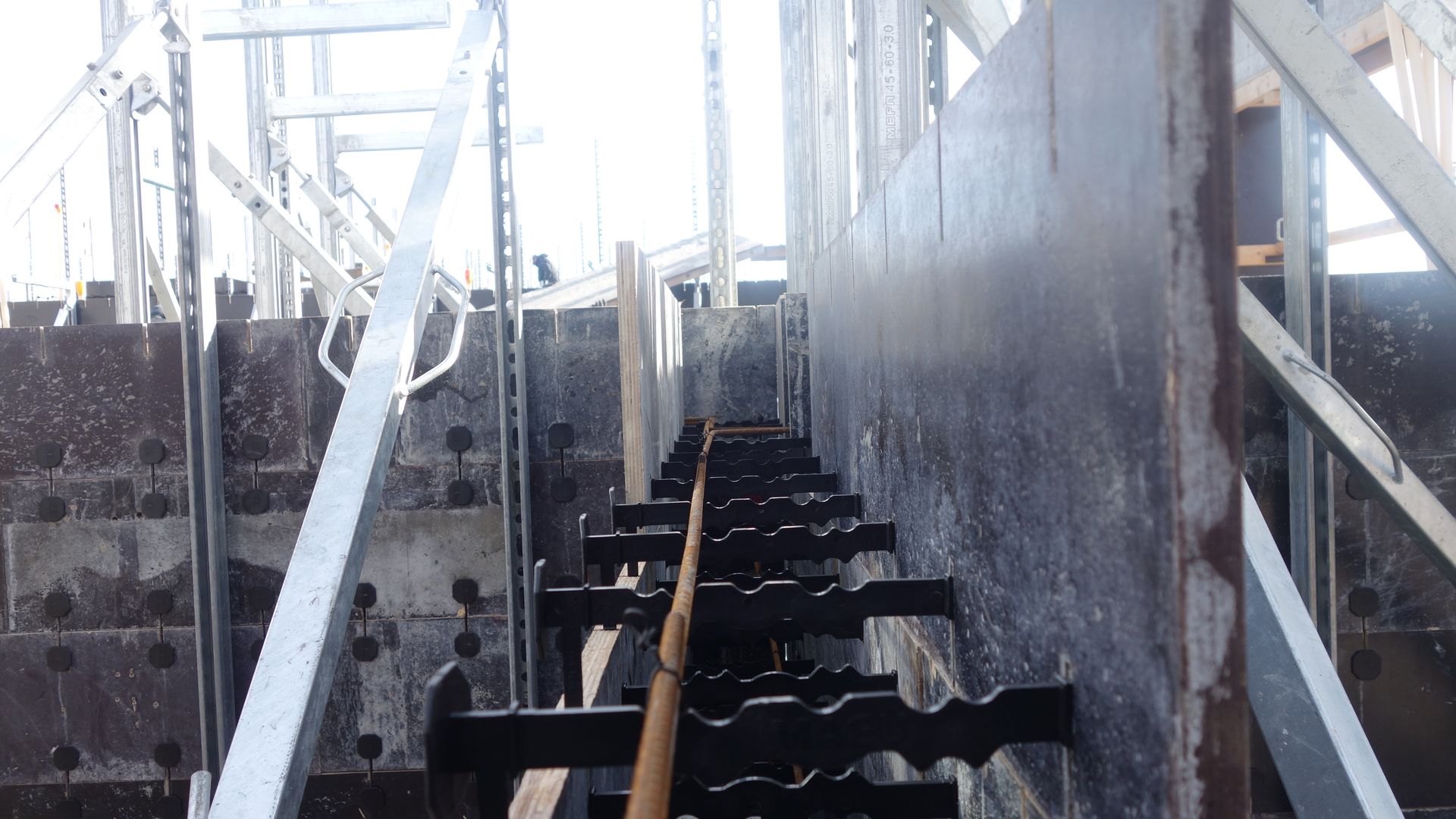

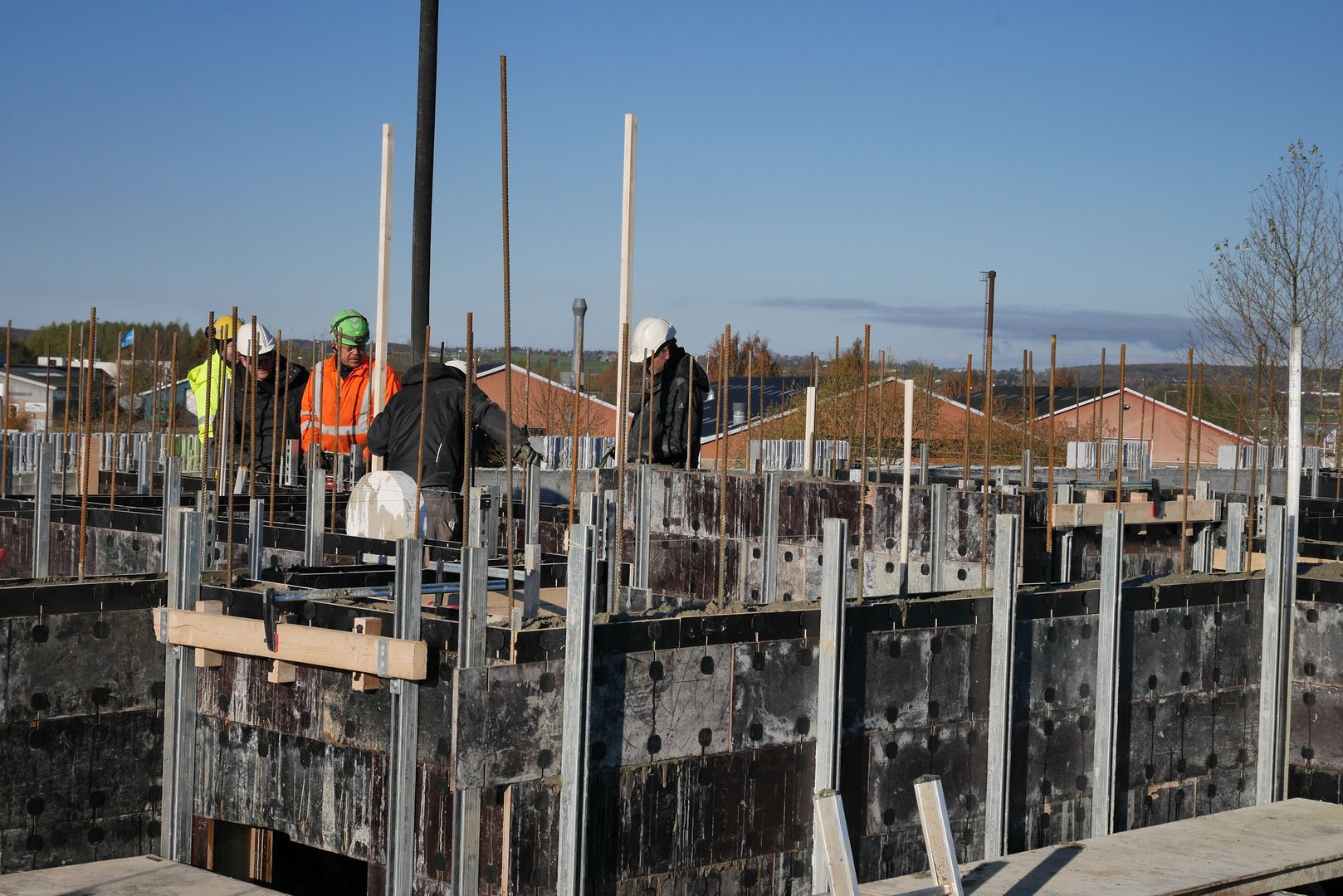

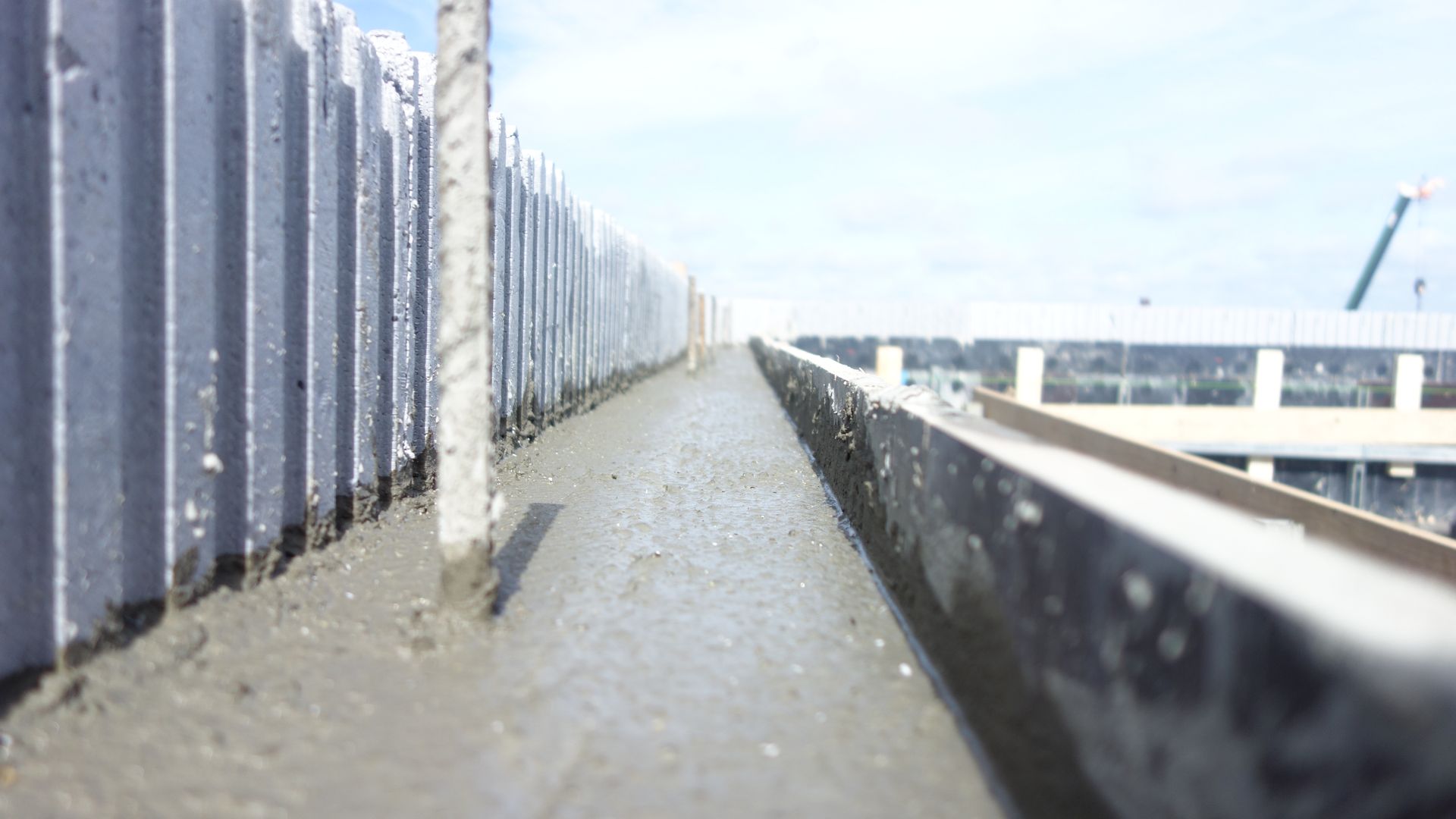

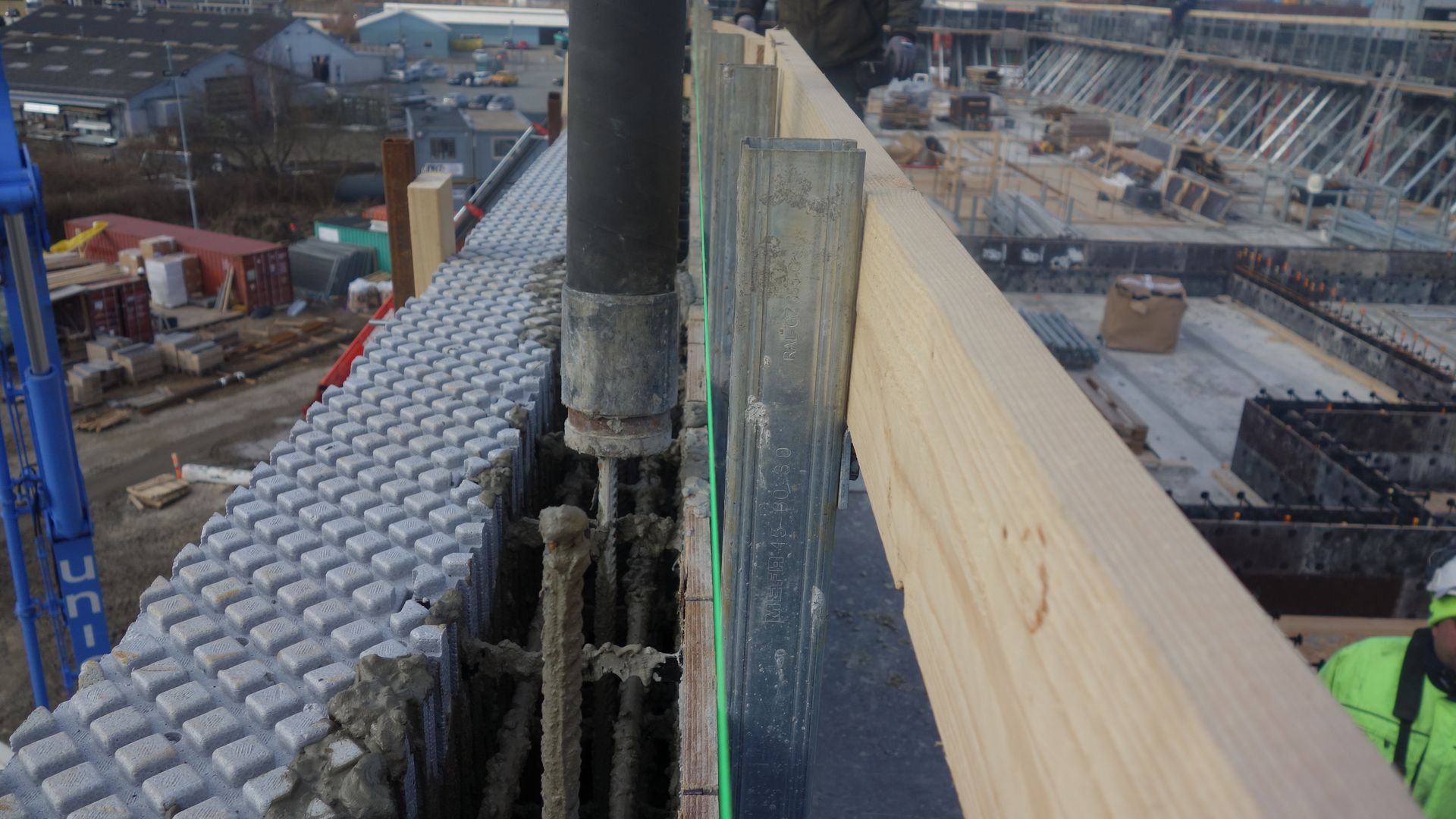

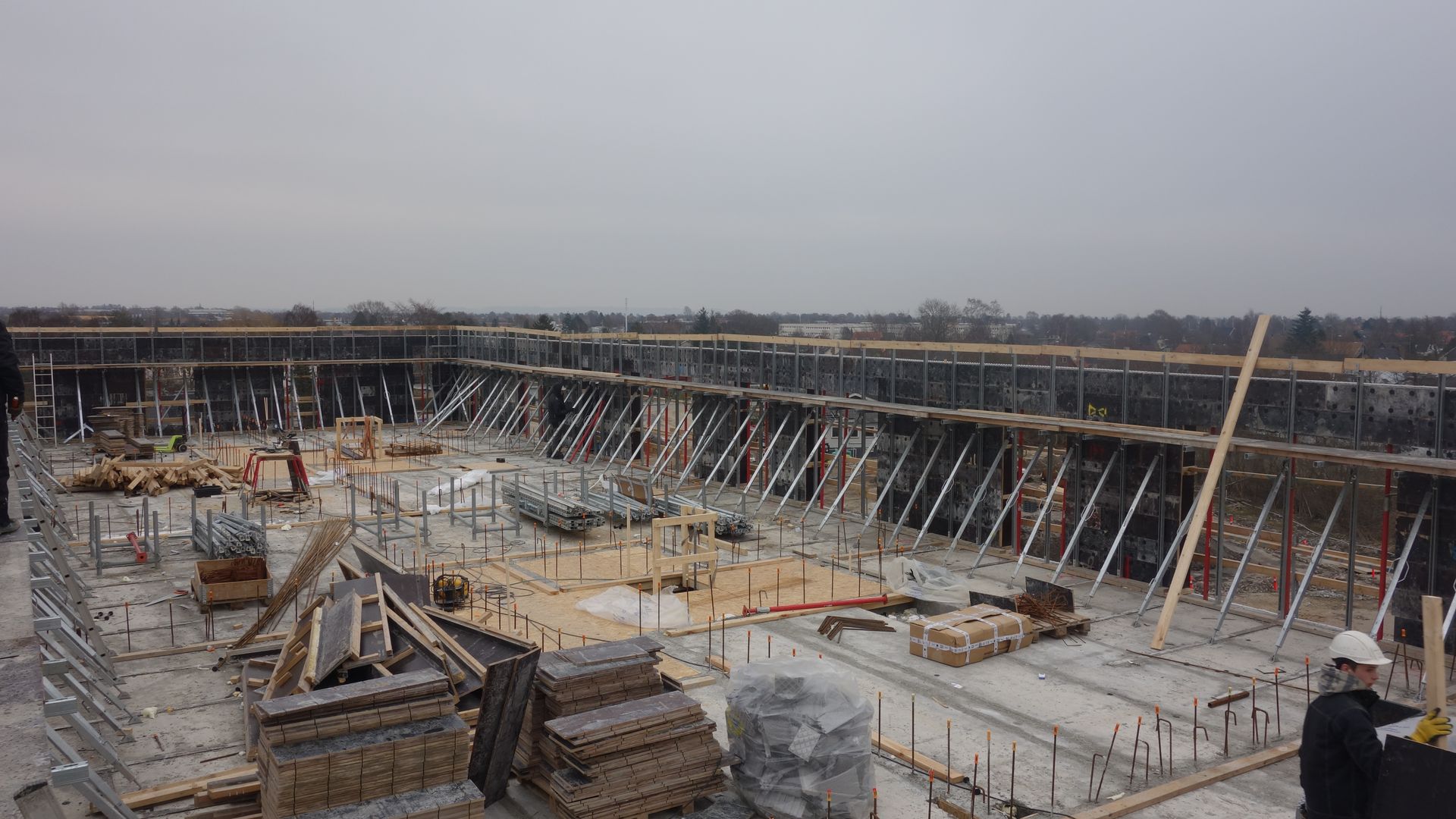

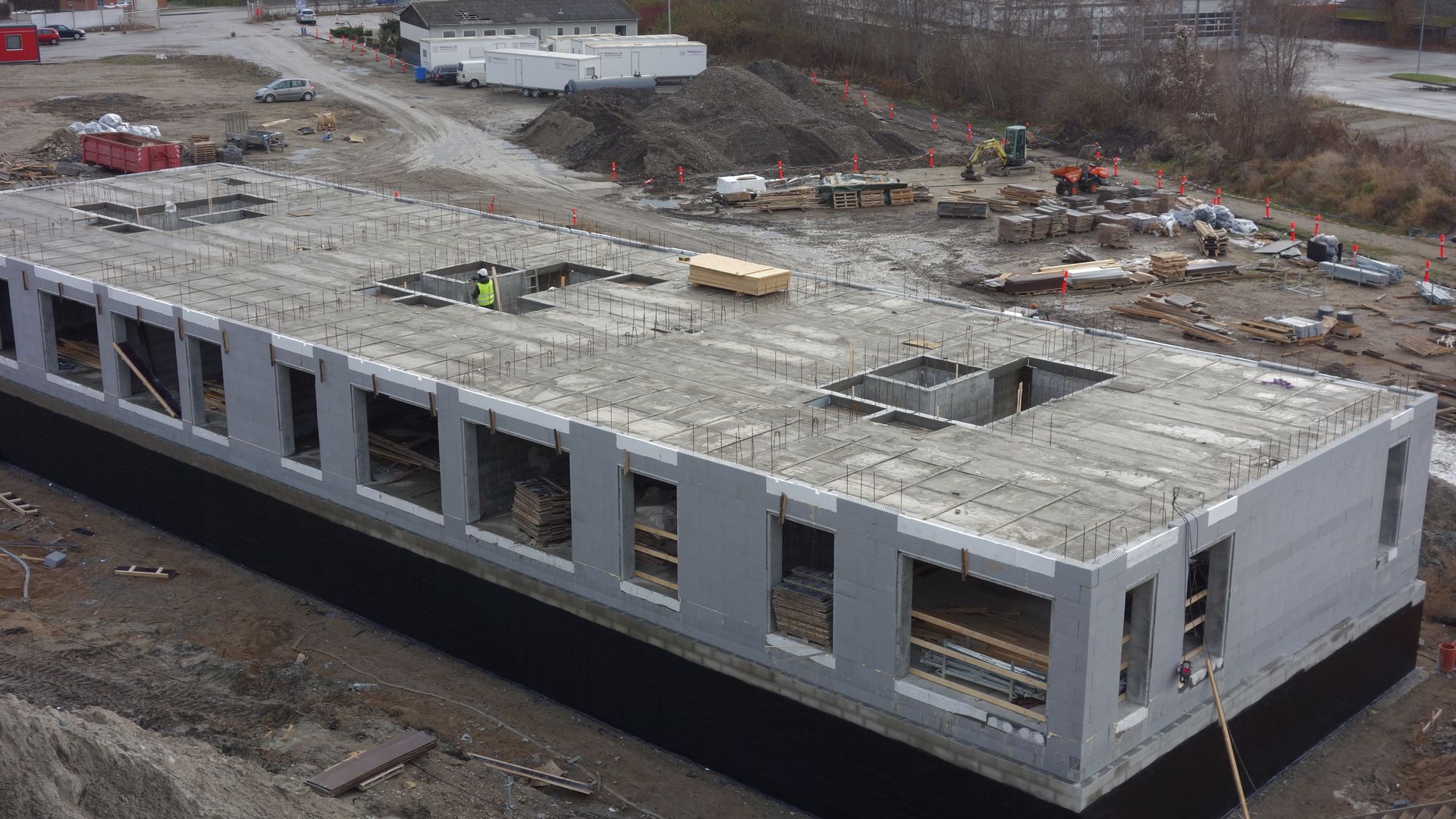

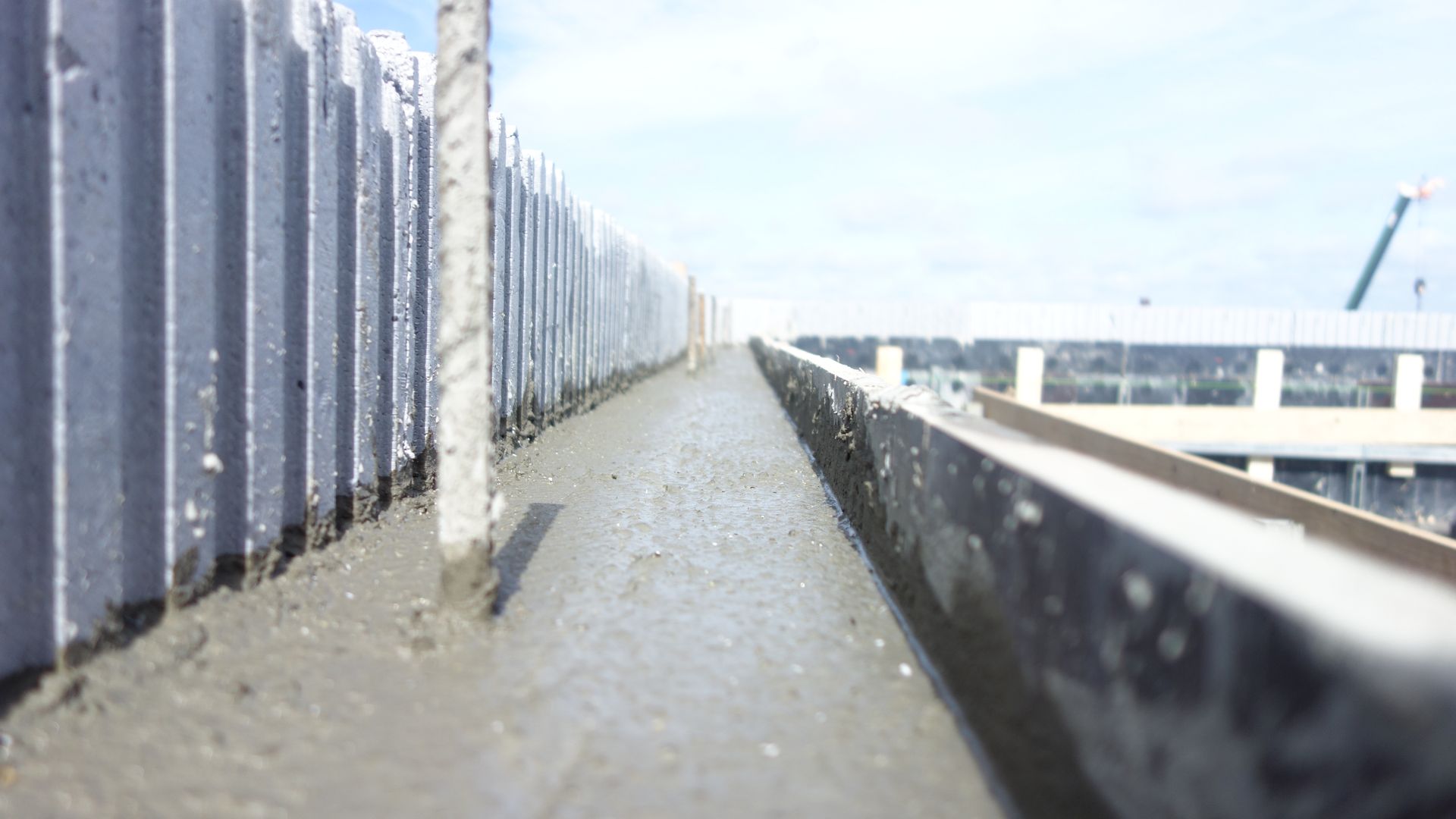

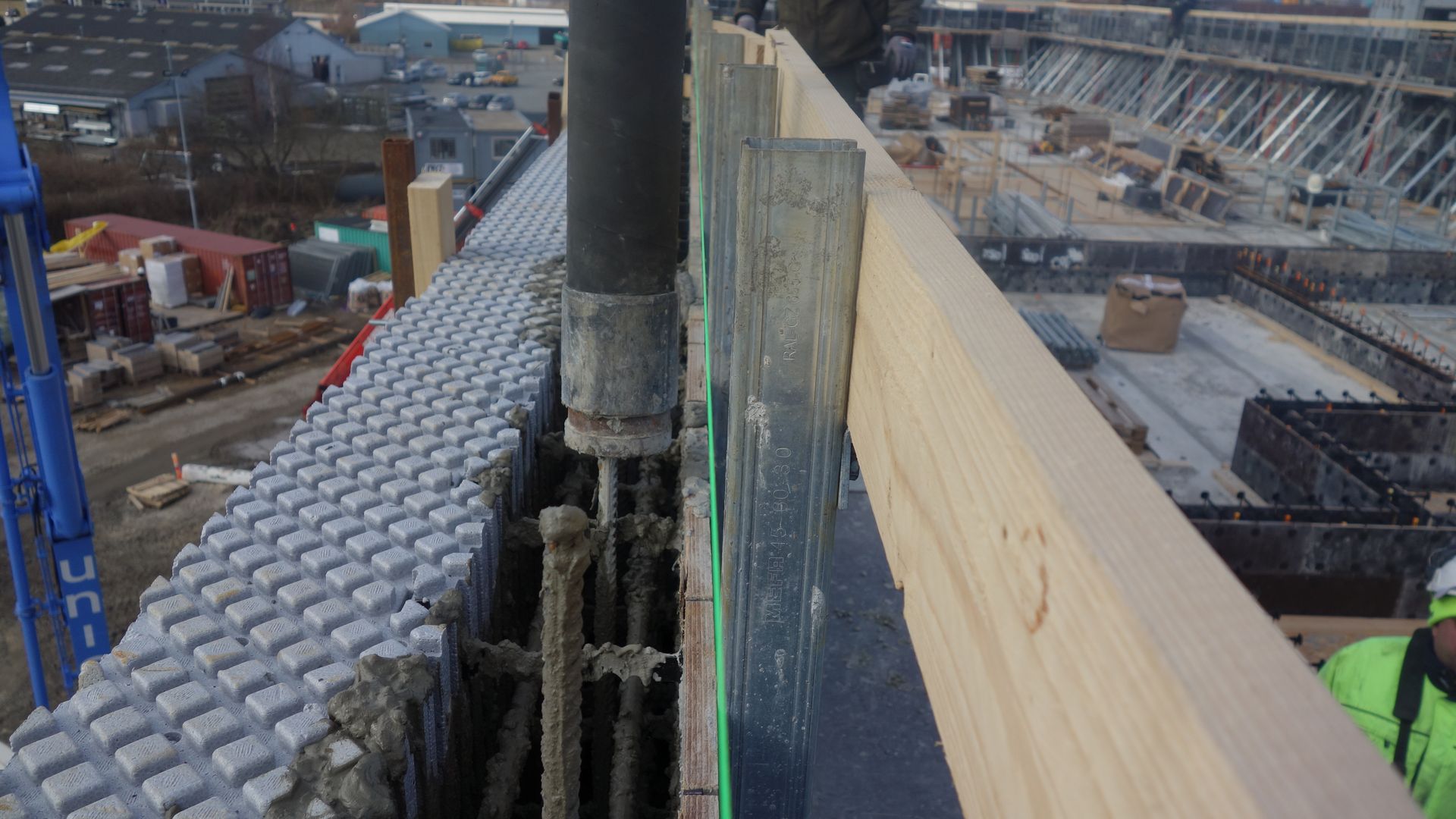

: Når en hel etage er rejst, fyldes den med beton. Normalt kan man fylde op til 3 meter på en dag, og der fyldes ½ meter ad gangen.

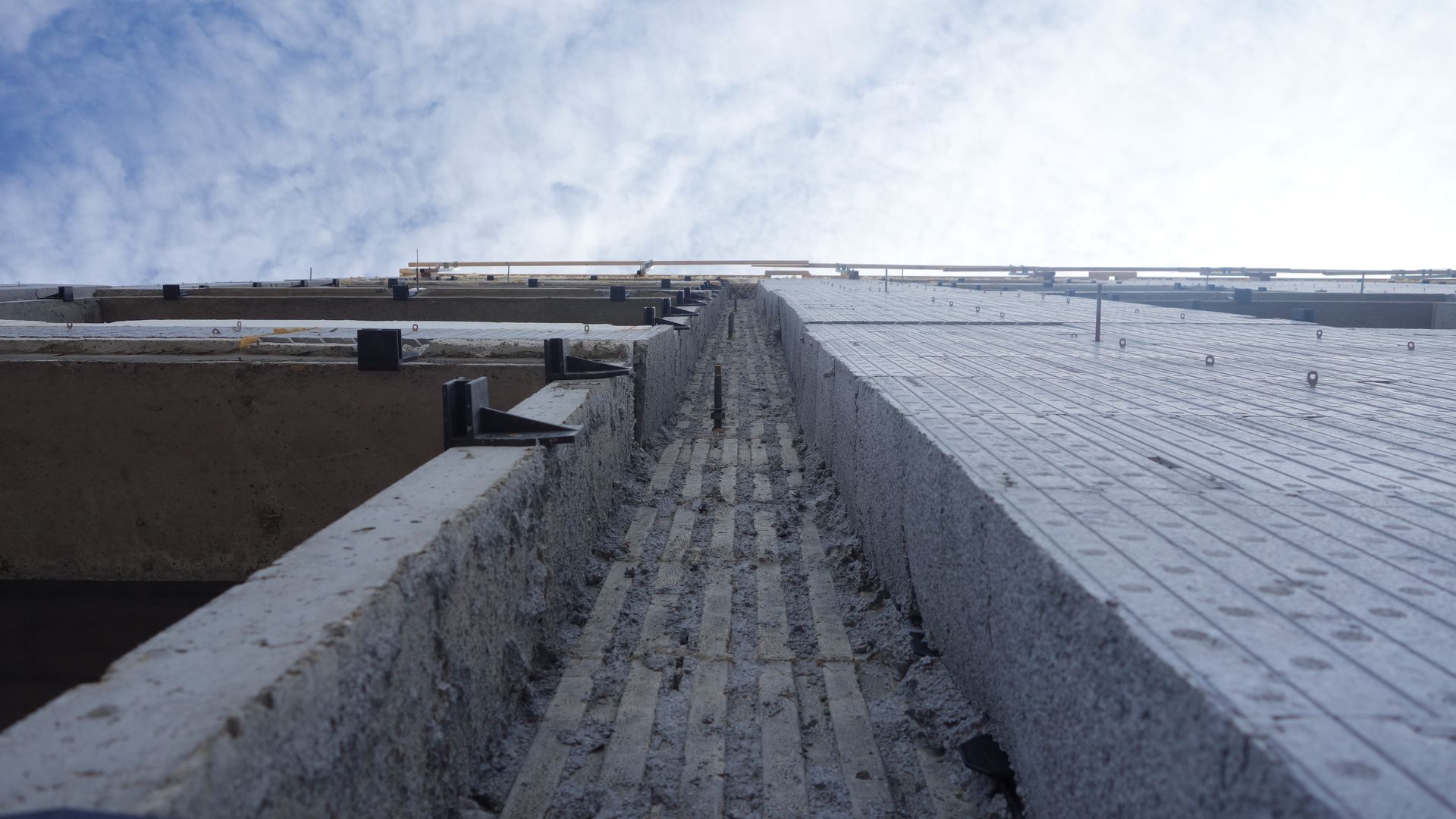

: Normalt fylder man ca. ½ meter ad gangen, og fortsætter til man når toppen. Det gør man for at lade betonen sætte sig og få mulighed for at vibrere som man fylder væggen.

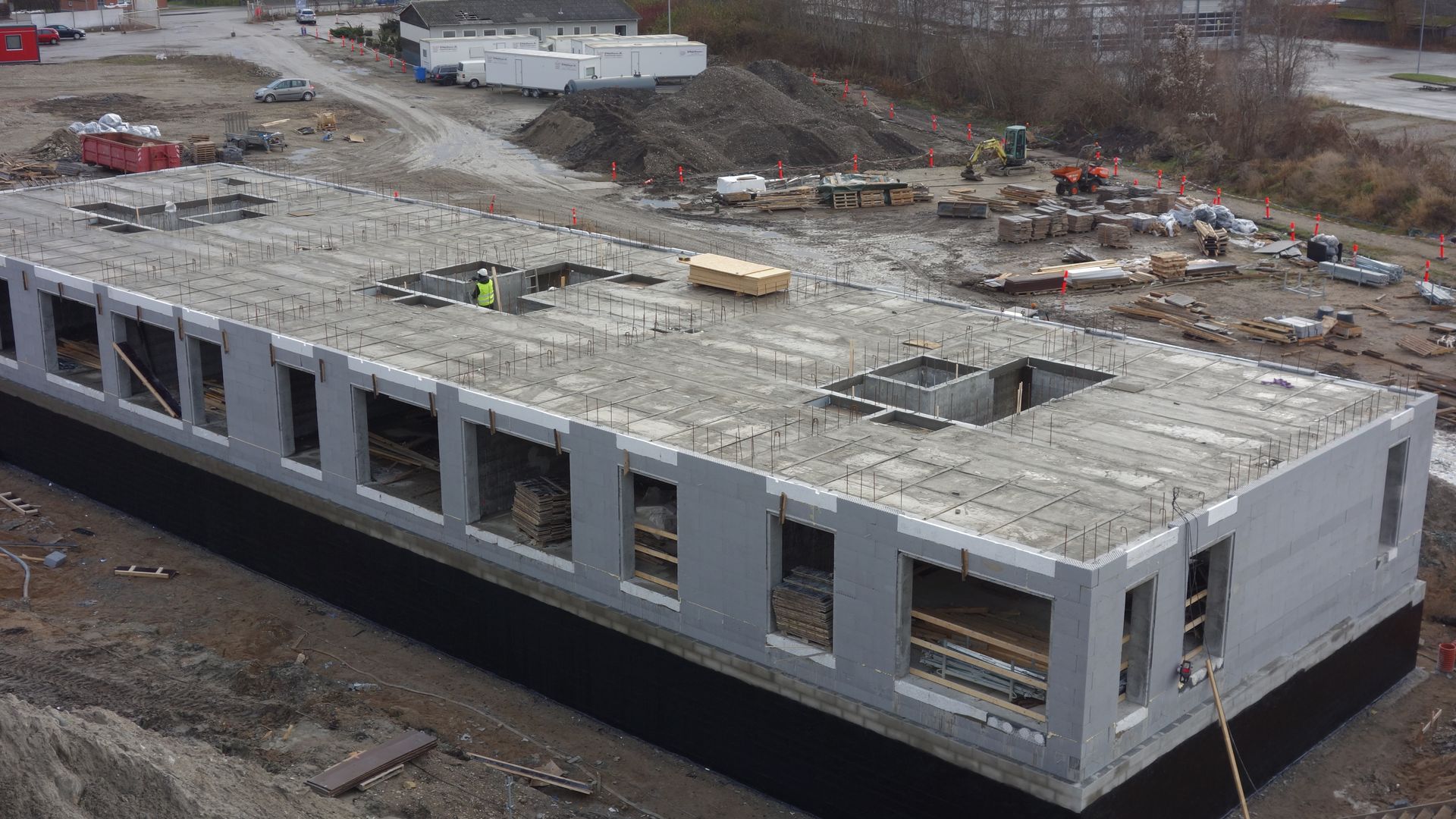

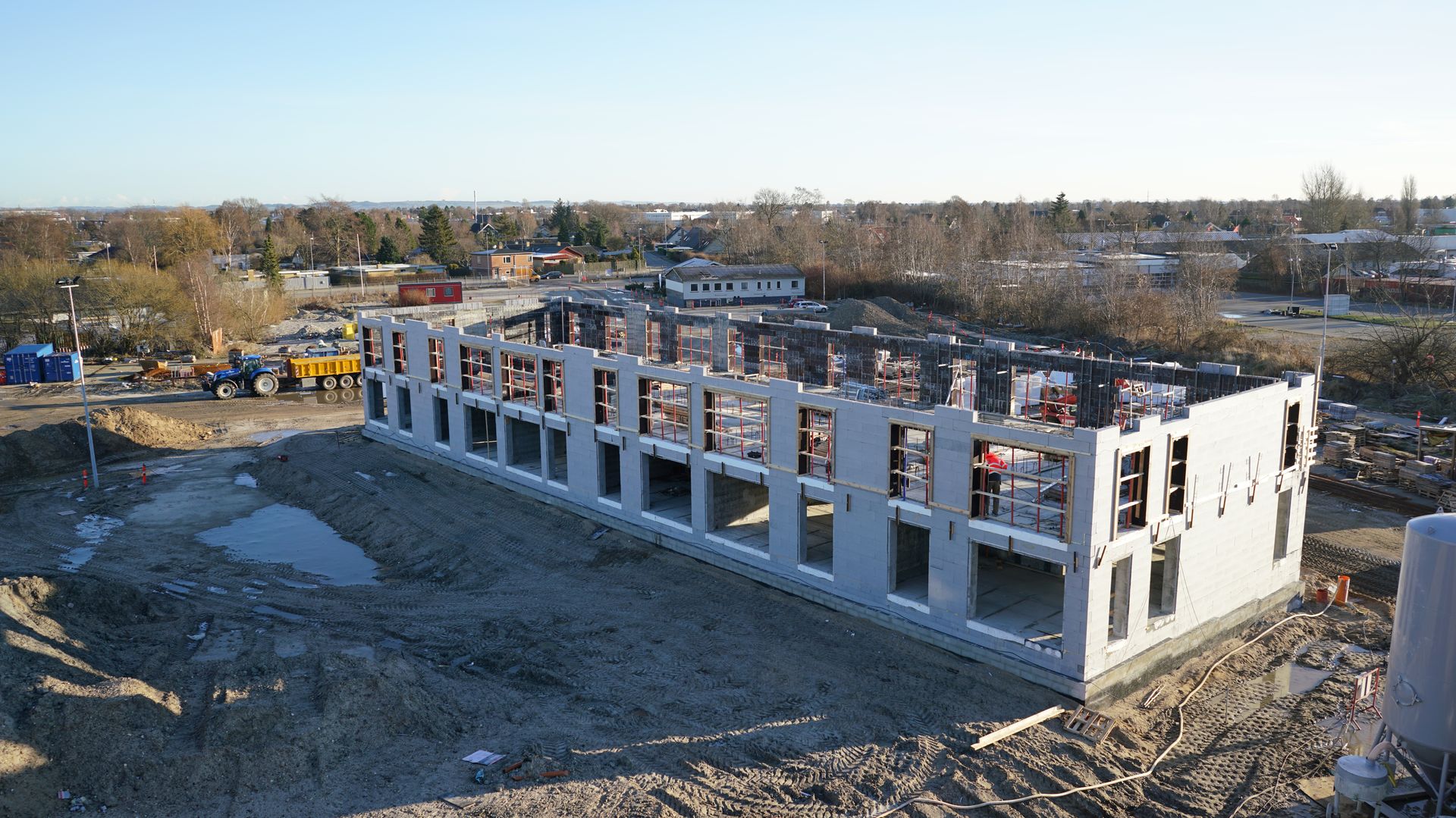

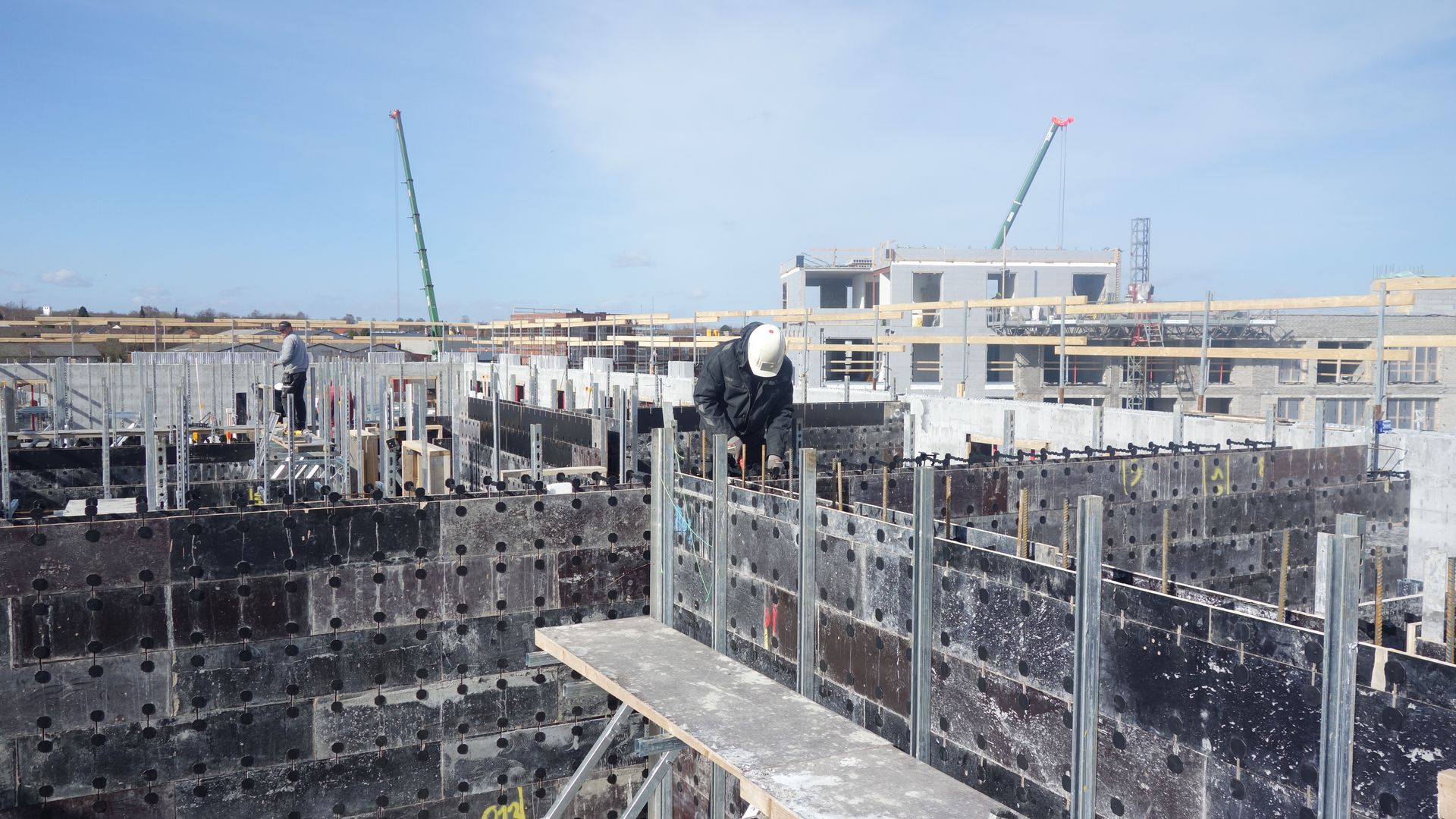

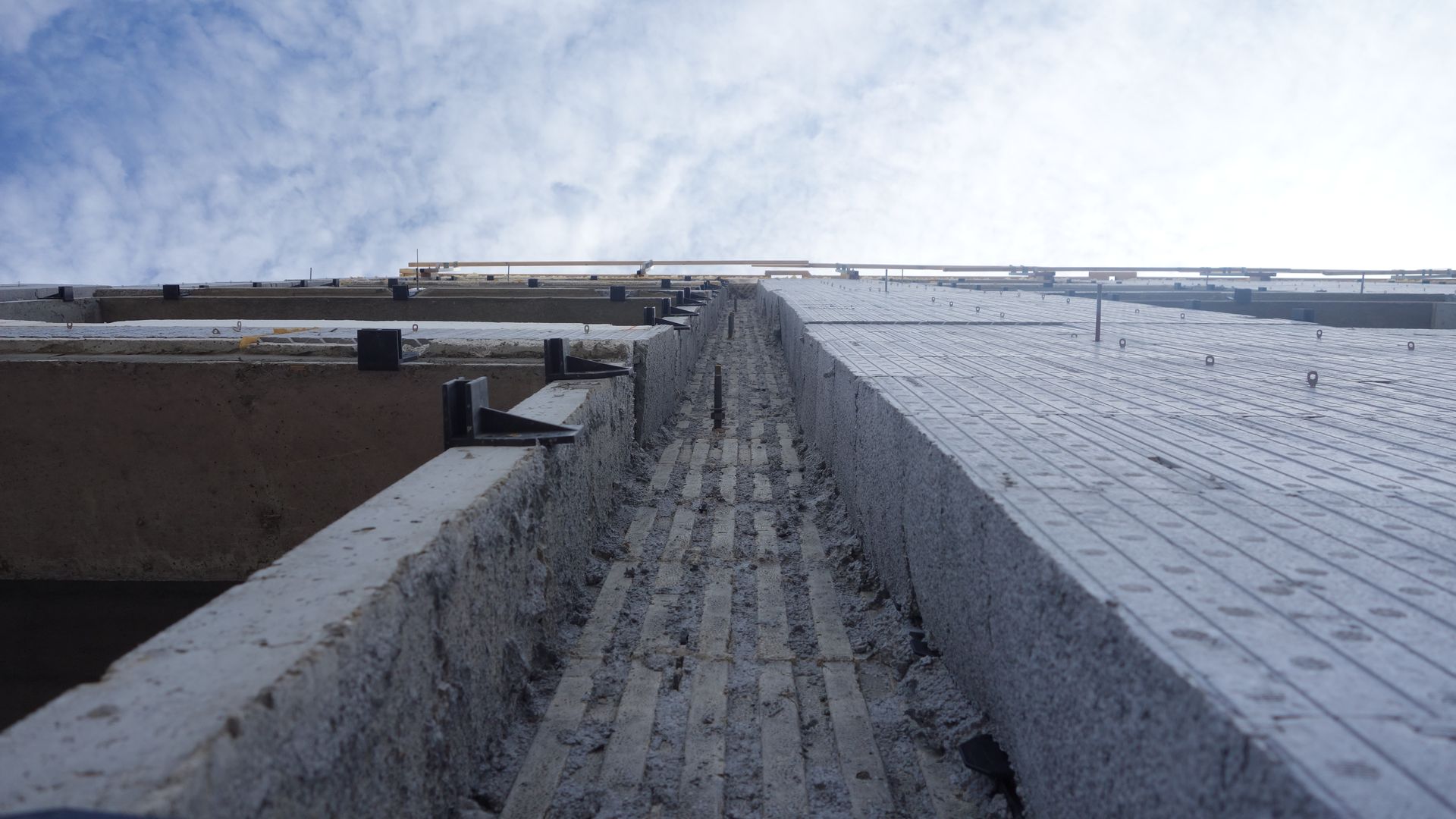

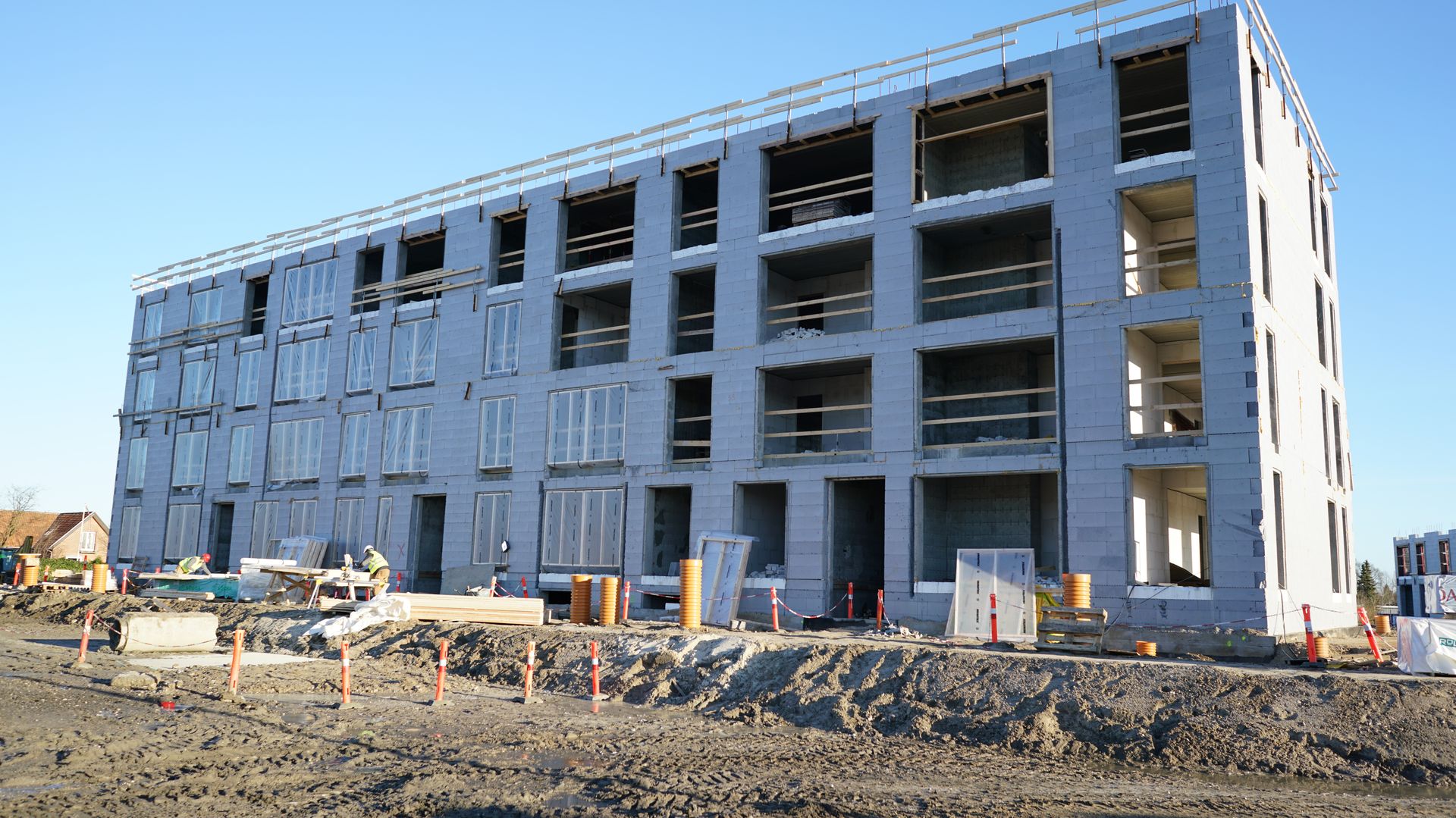

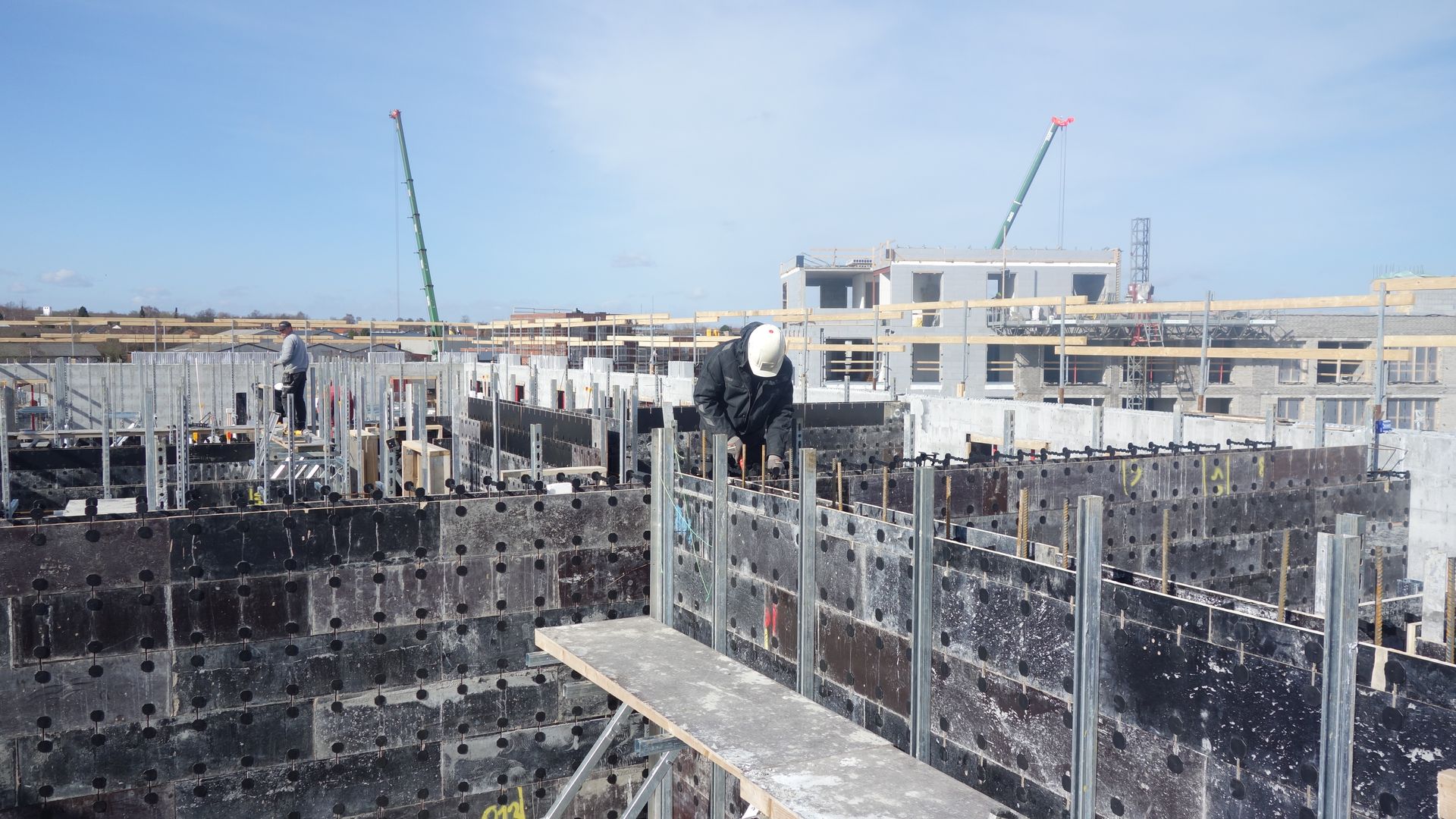

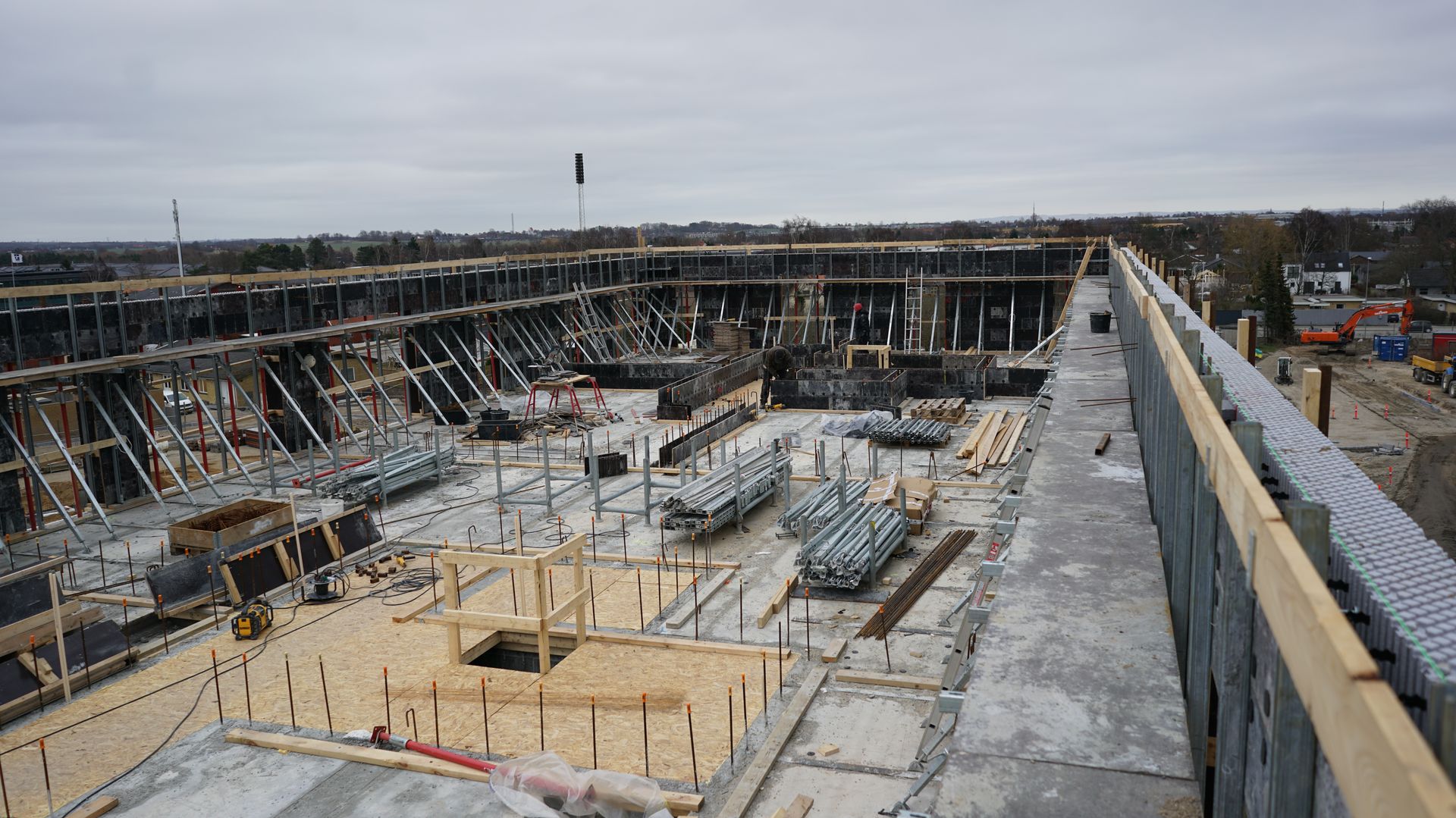

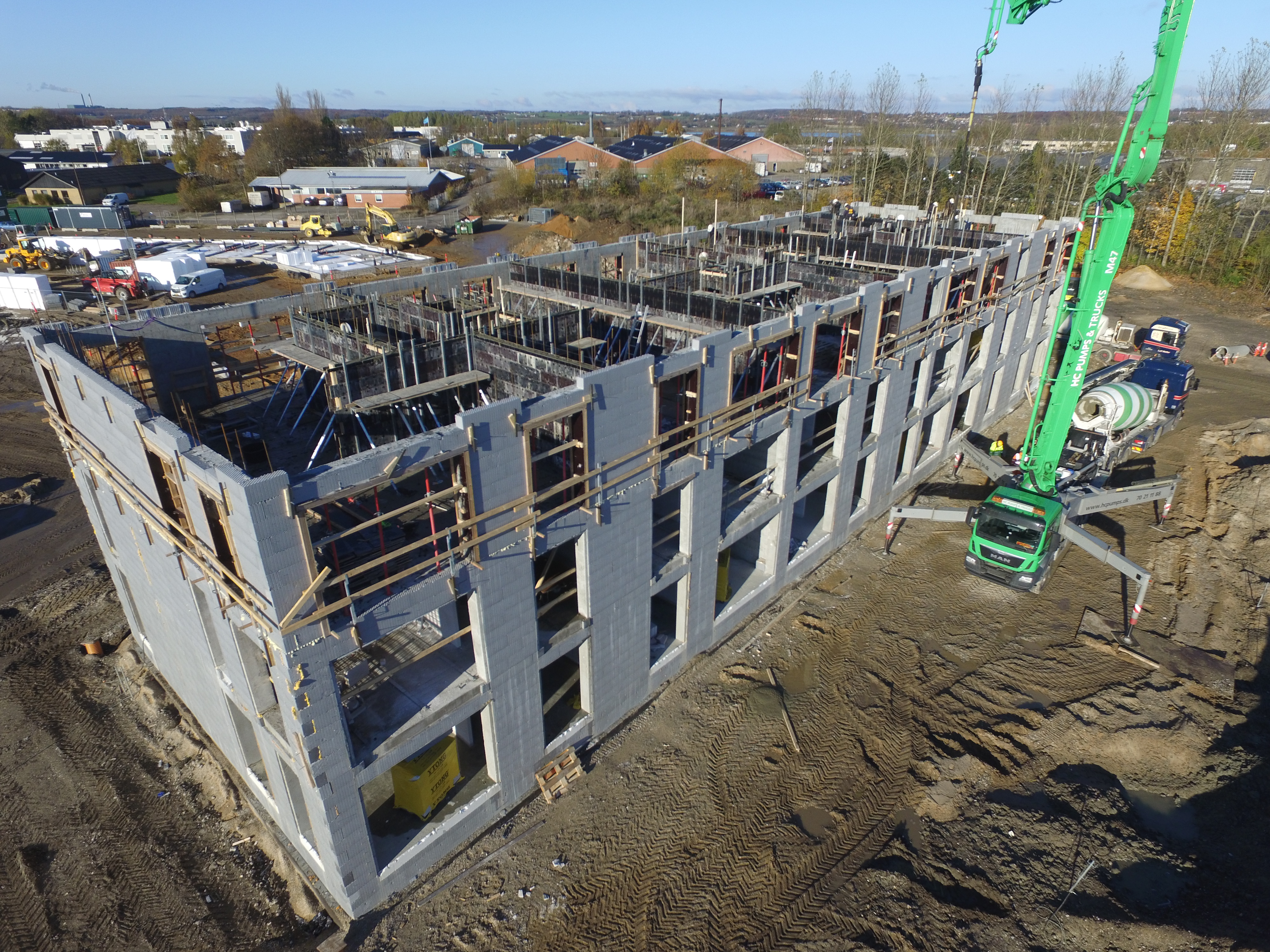

: Bygningen af væggene skete indvendig fra. Hvor alle ydervæggene først blev rejst og fyldt med beton.

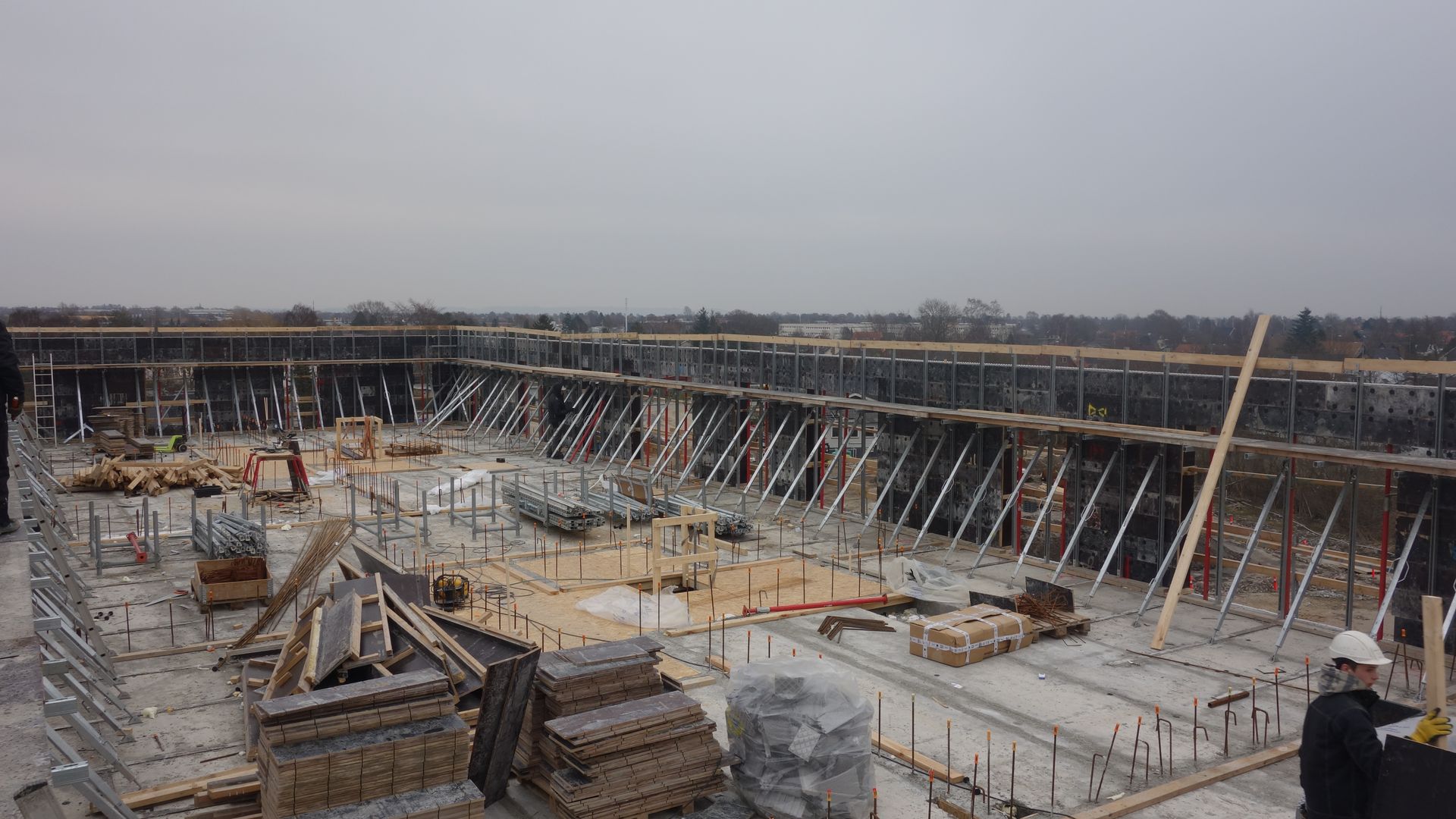

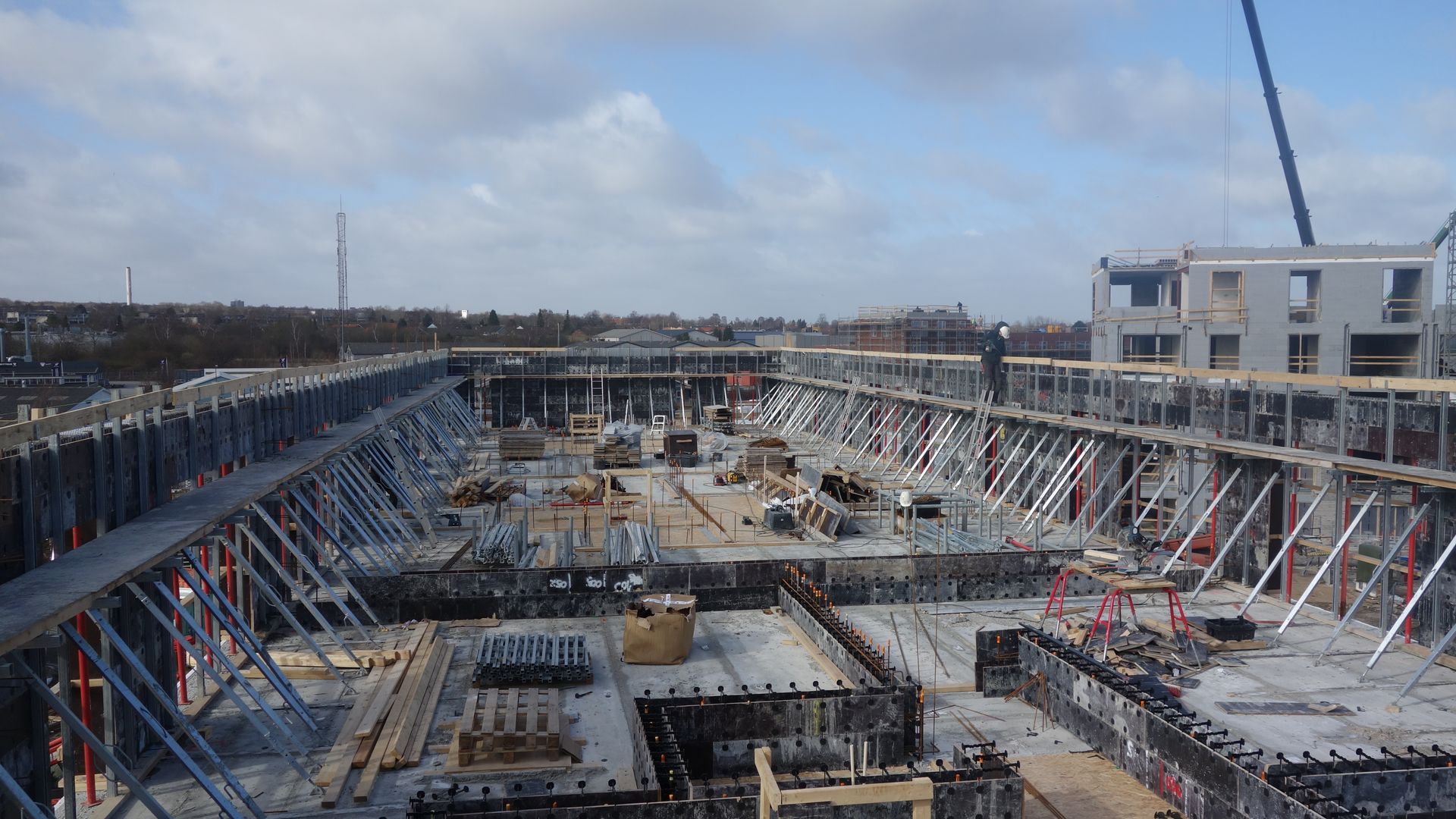

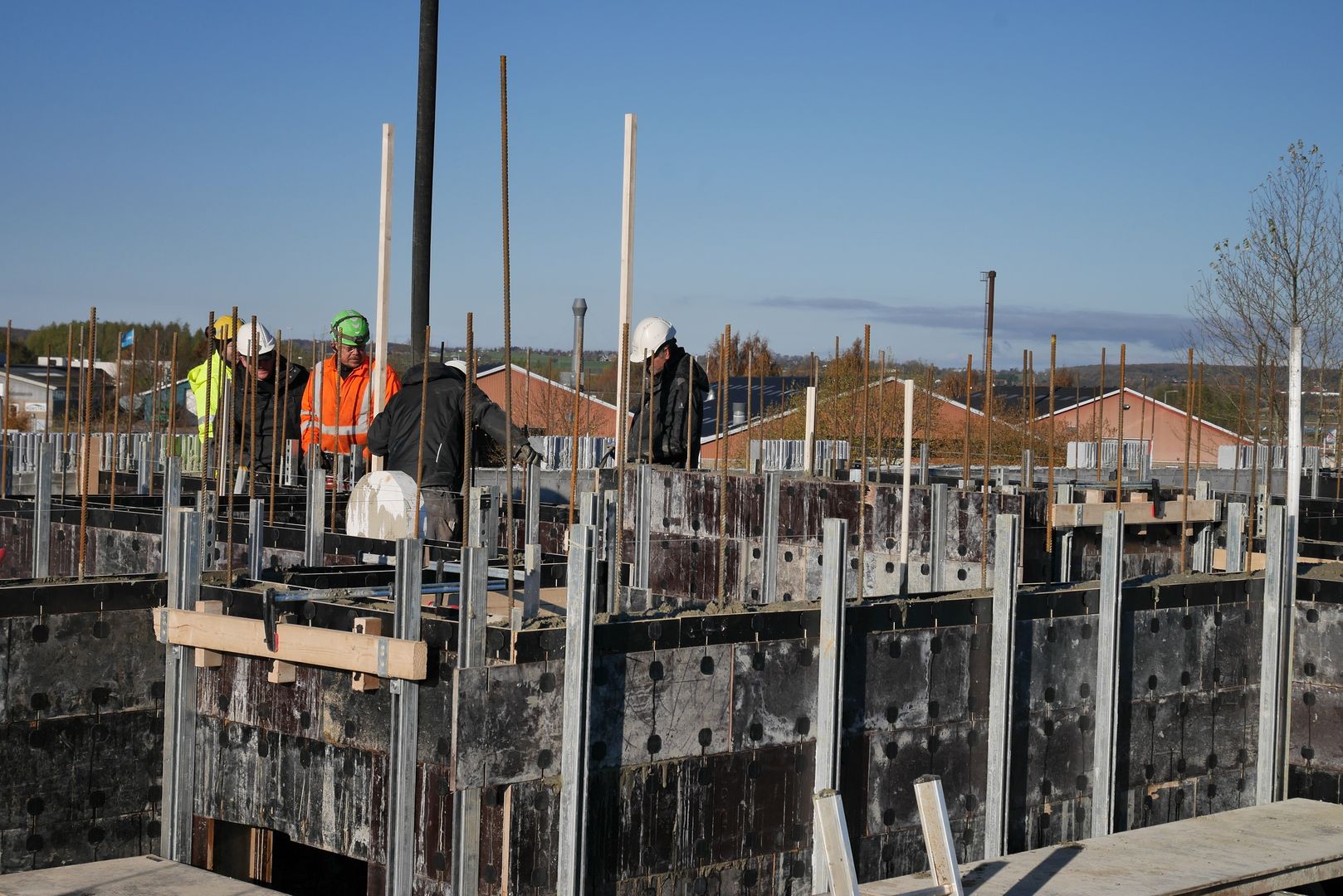

: Herefter fulgte alle bærende vægge og lejlighedsskel. Disse blev støbt efter alle ydervægge var opført.

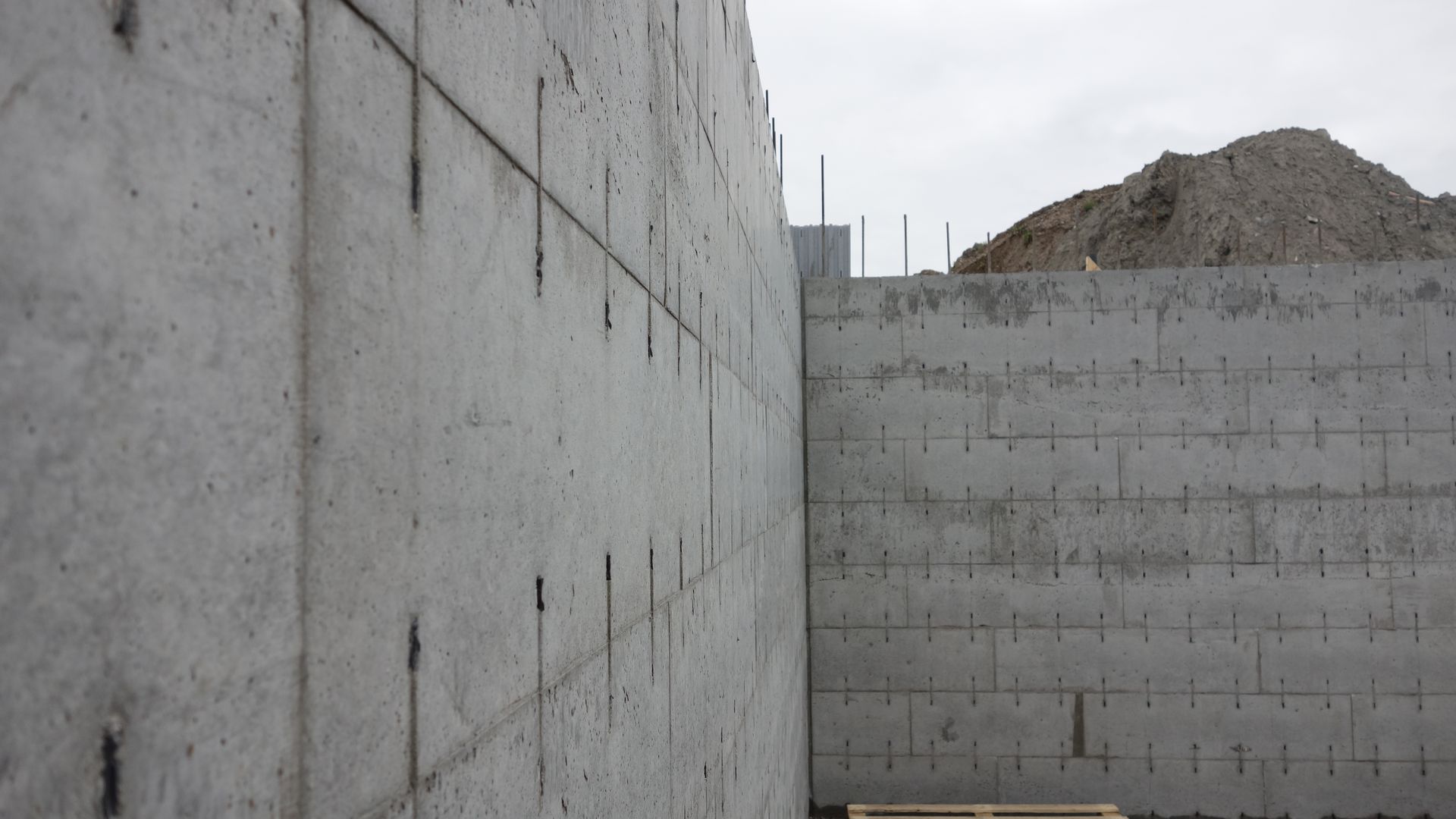

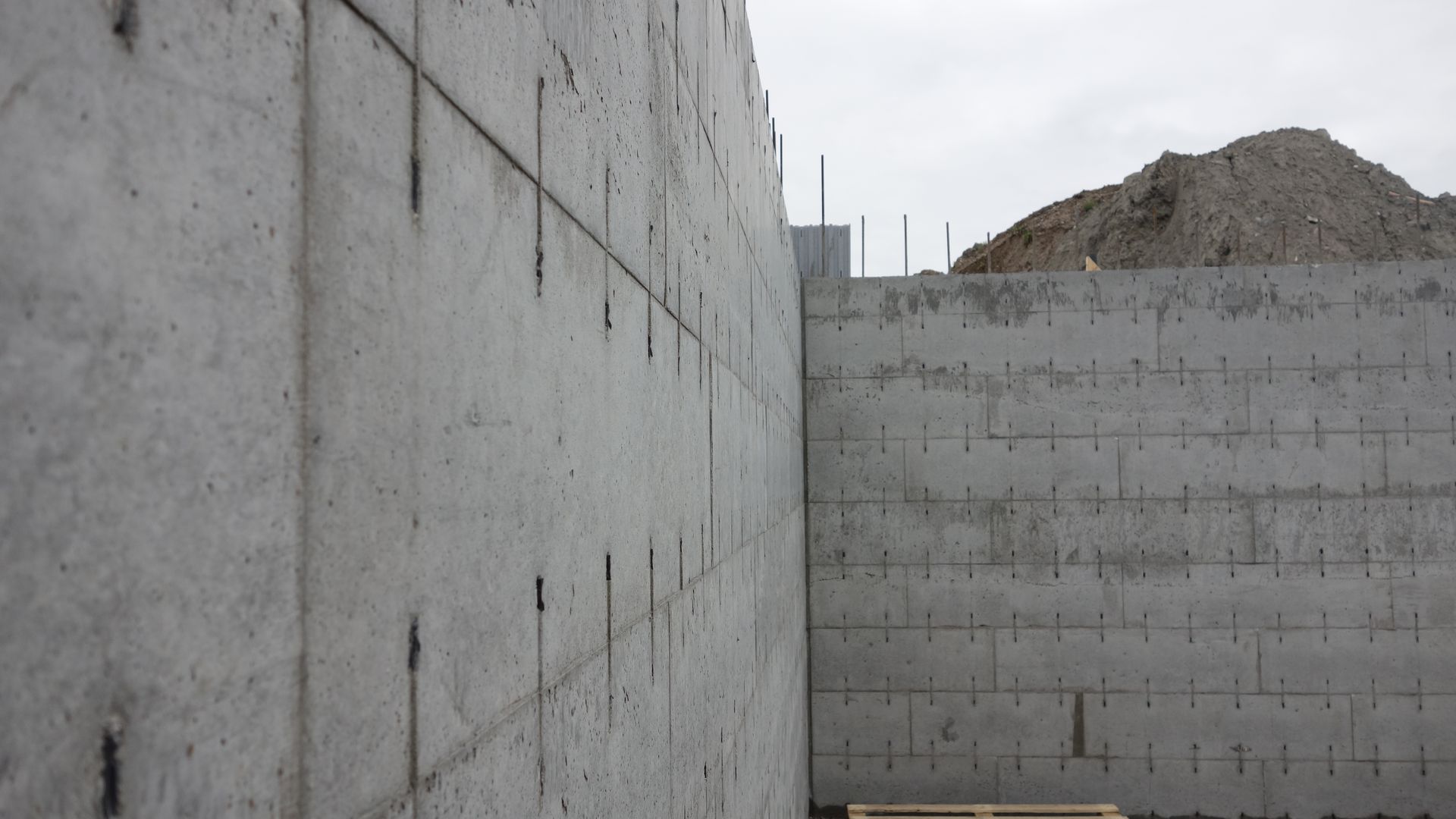

: Hver etager havde omkring 450 m2 rene beton vægge. Dvs. vægge uden isoleirng, hvis formål var at stabilisere bygningen og samtidig sikre det nødvendige krav om lyddæmpning mellem to boliger.

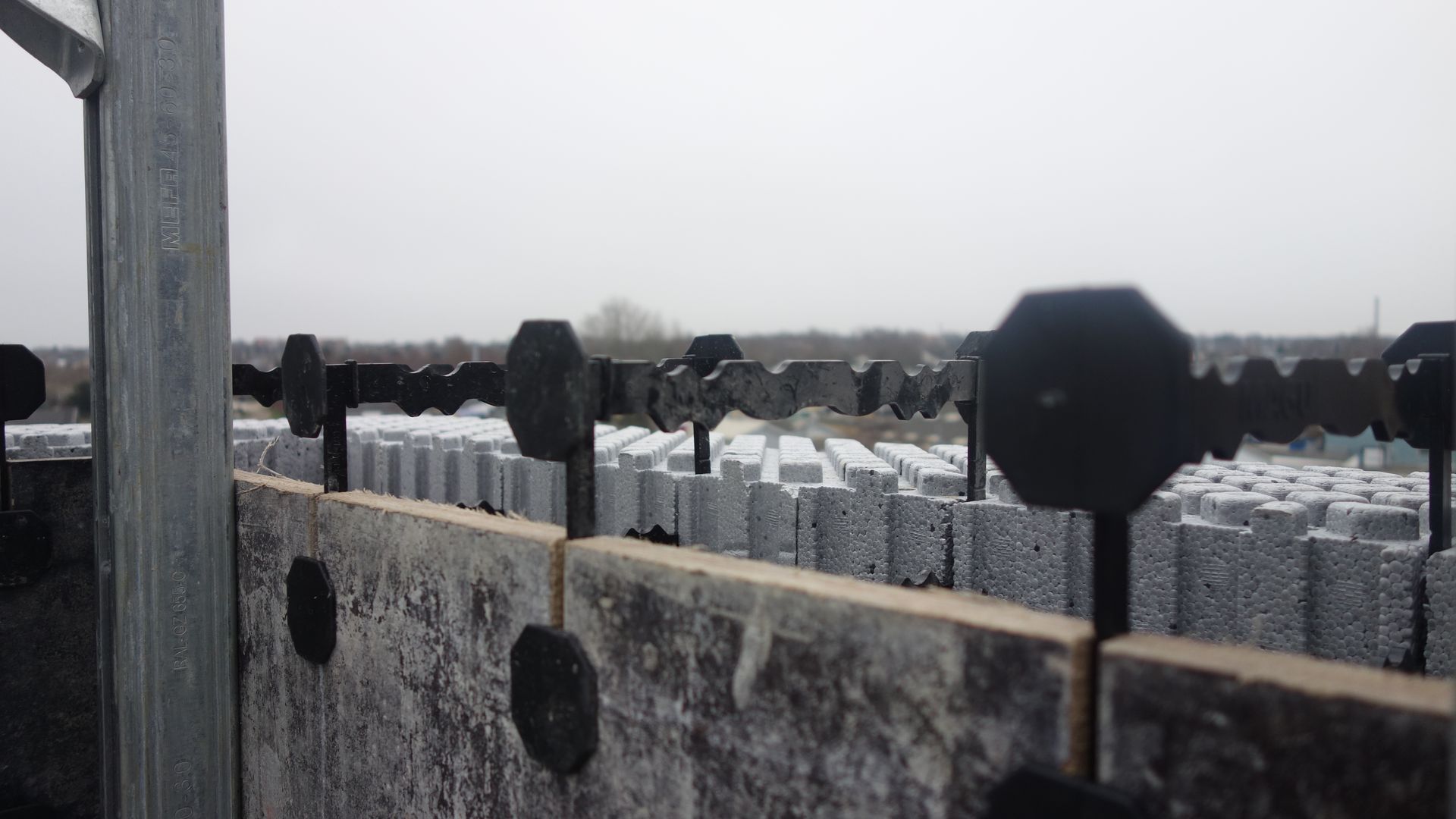

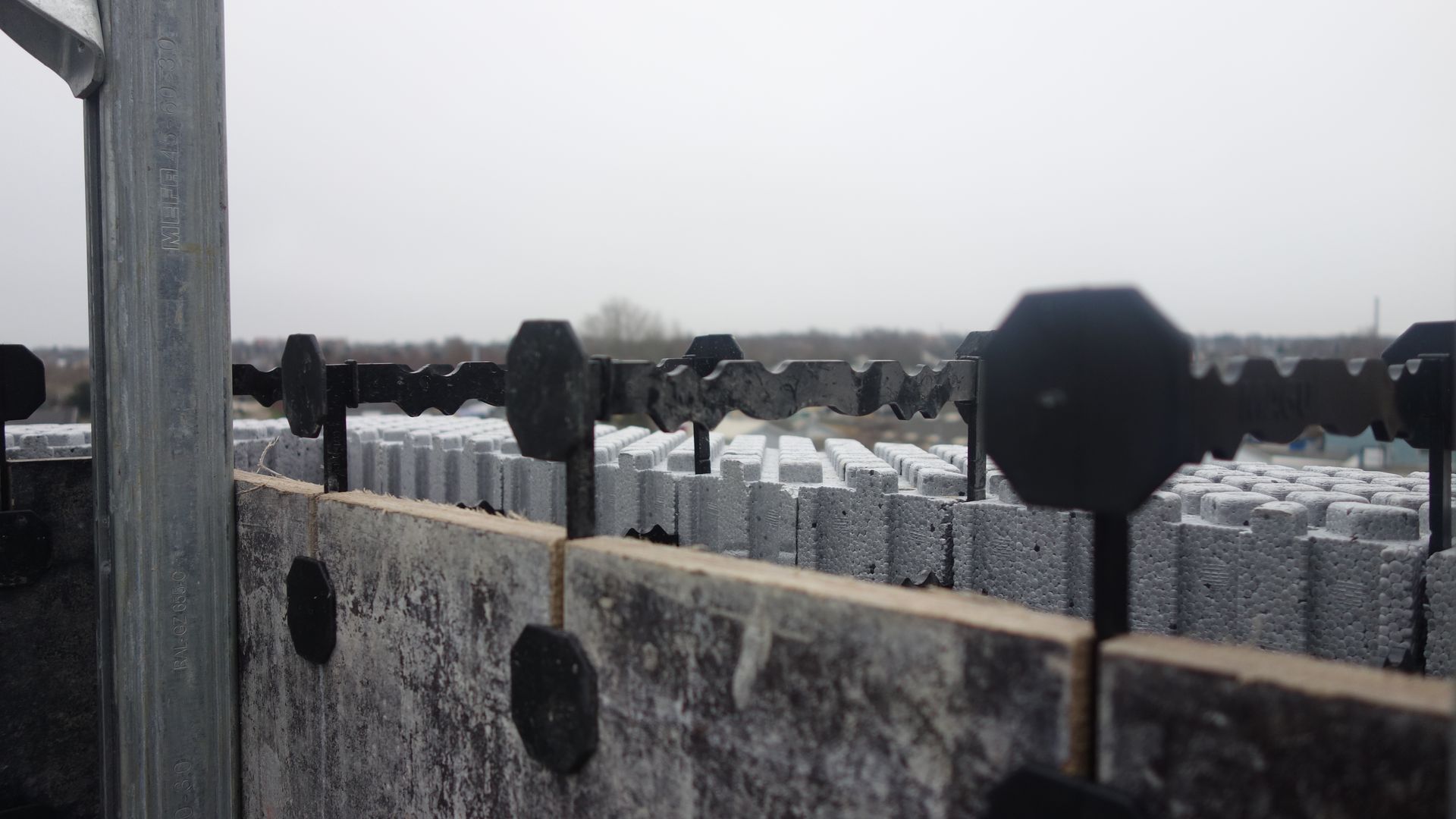

: Den indvendig reform plade blev fjernet efter der var støbt, og som billedet viser kan de bruges mange gange inden de skal kasseres.

: Indvendig blev væggene fuldspartlet efter der var afforskallet.

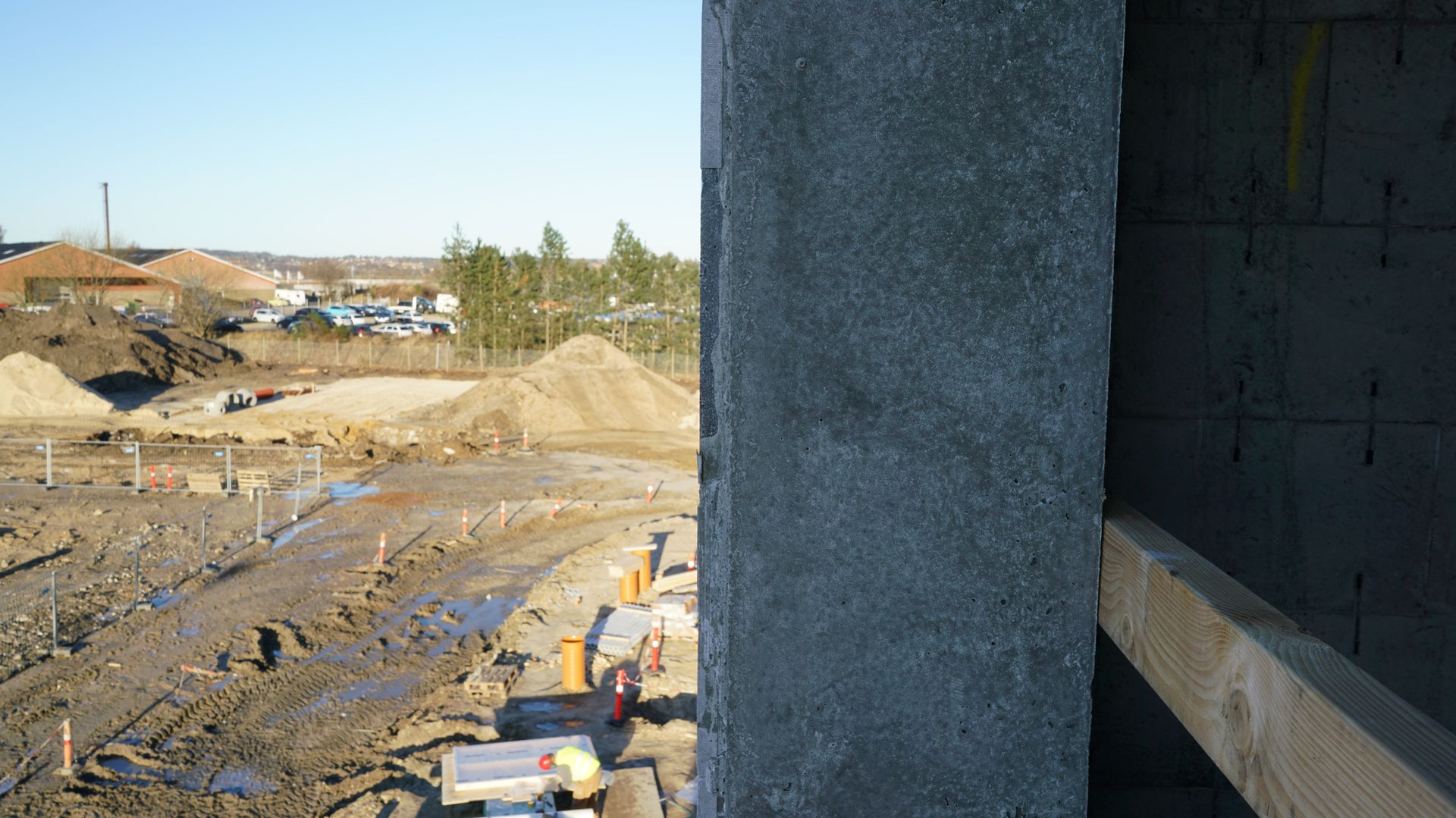

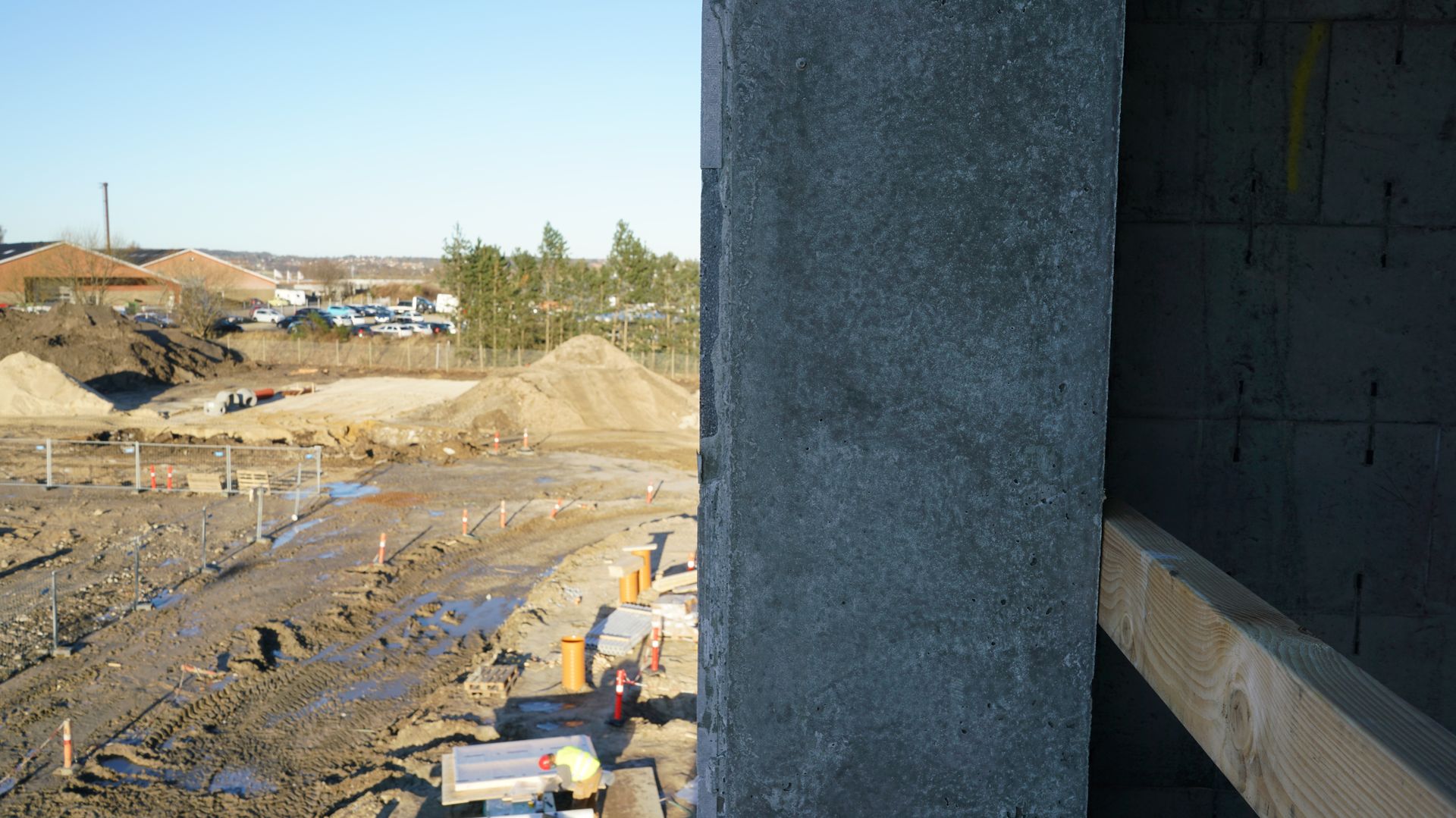

: Vindueslysningerne blev støbt med ud, for derved at undgå efterfølgende pladefalse.

: Armeringshern blev bukket med ud i alle lysninger.

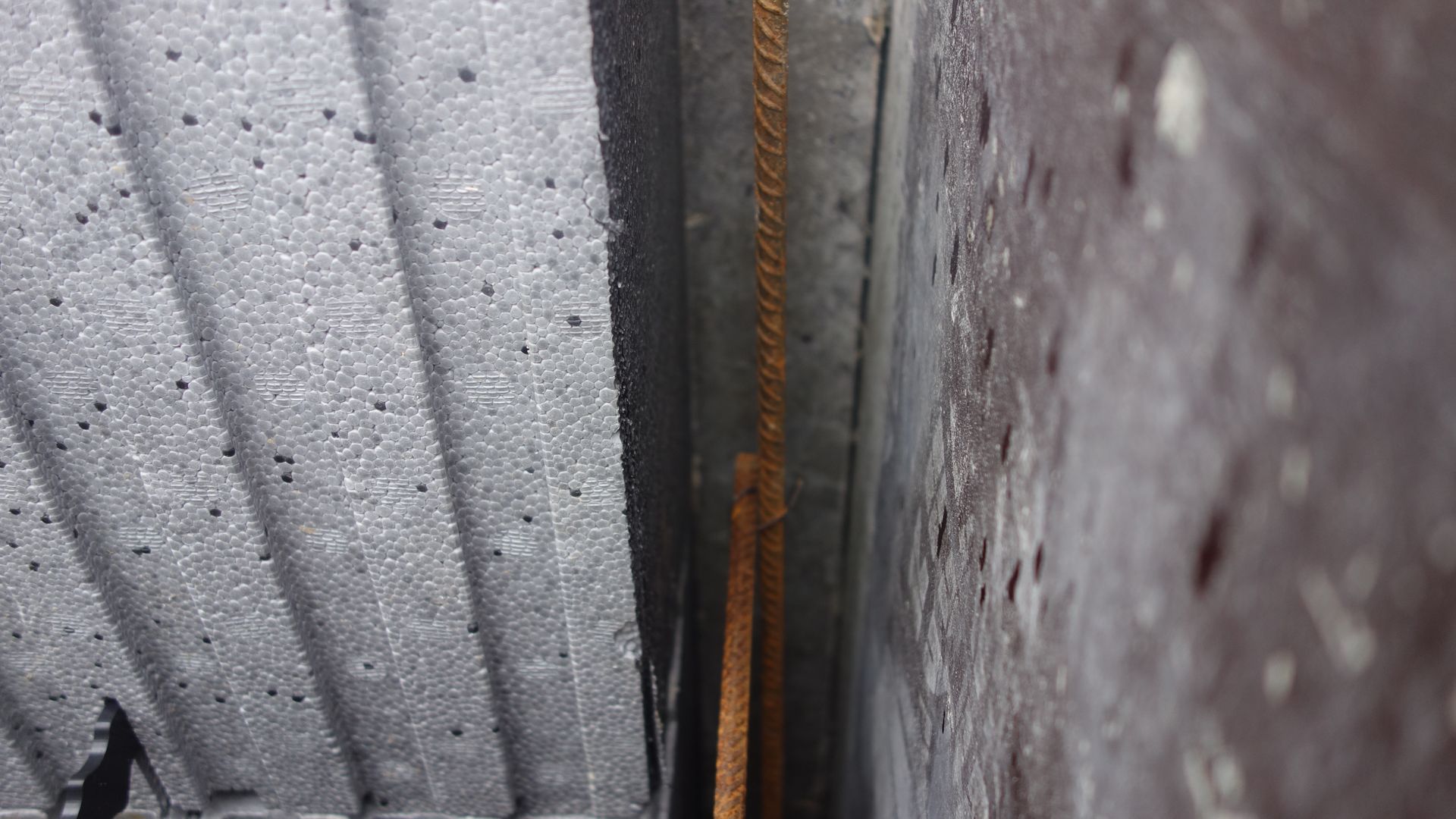

: Efterfølgende bliver ca. 50 mm. mellemrum mellem forkant af betonlysning og mursten. Heri fyldes kantisolering for at undgå kuldebro.

: Vinduerne blev monteret i den 69 mm bredde støbte betonlysning.

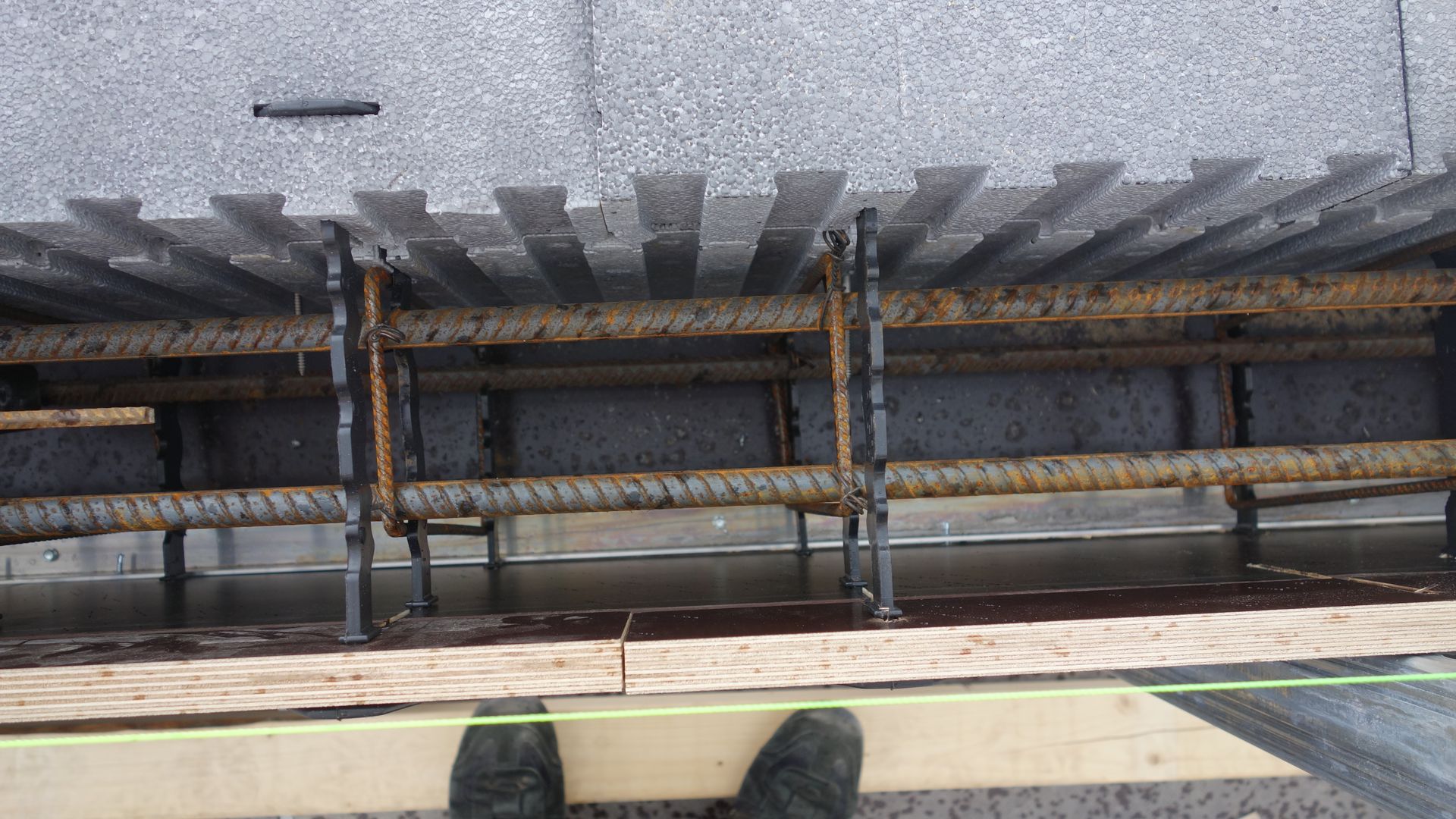

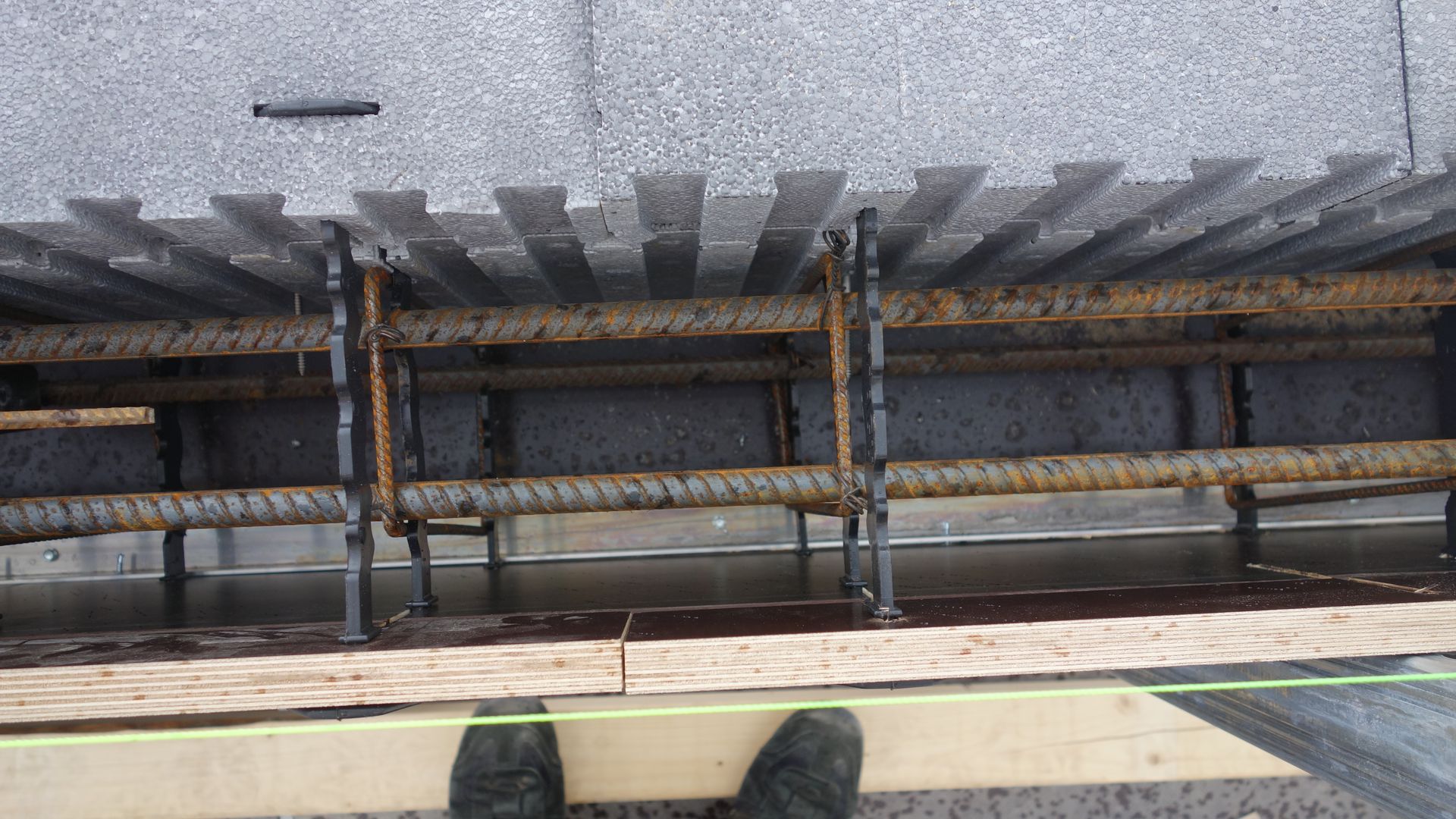

: Alle overlæggerne til vinduer blev støbt på stedet, med enten Y14 eller Y16 armeringsjern i top og bund, samt bøjler.

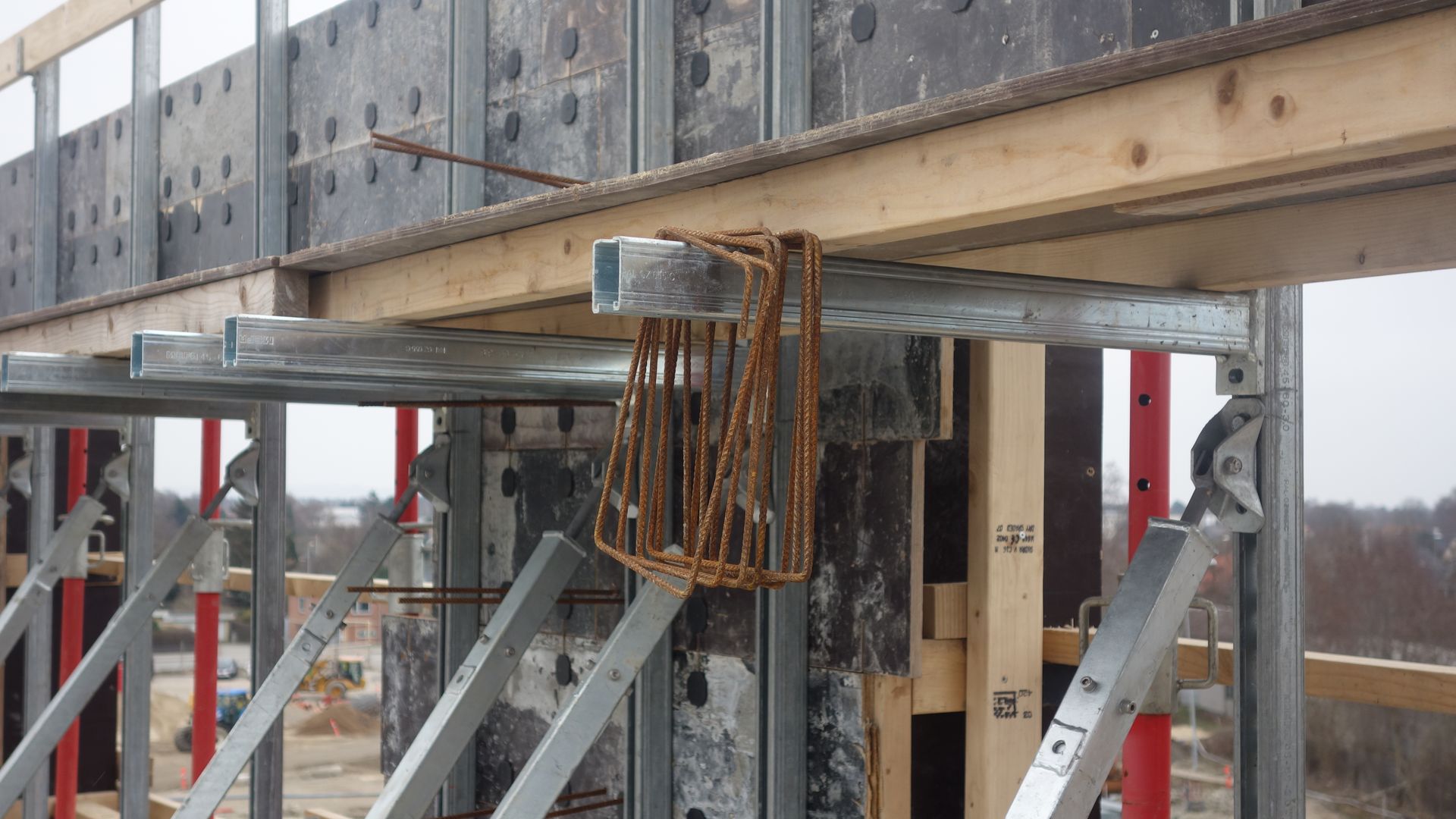

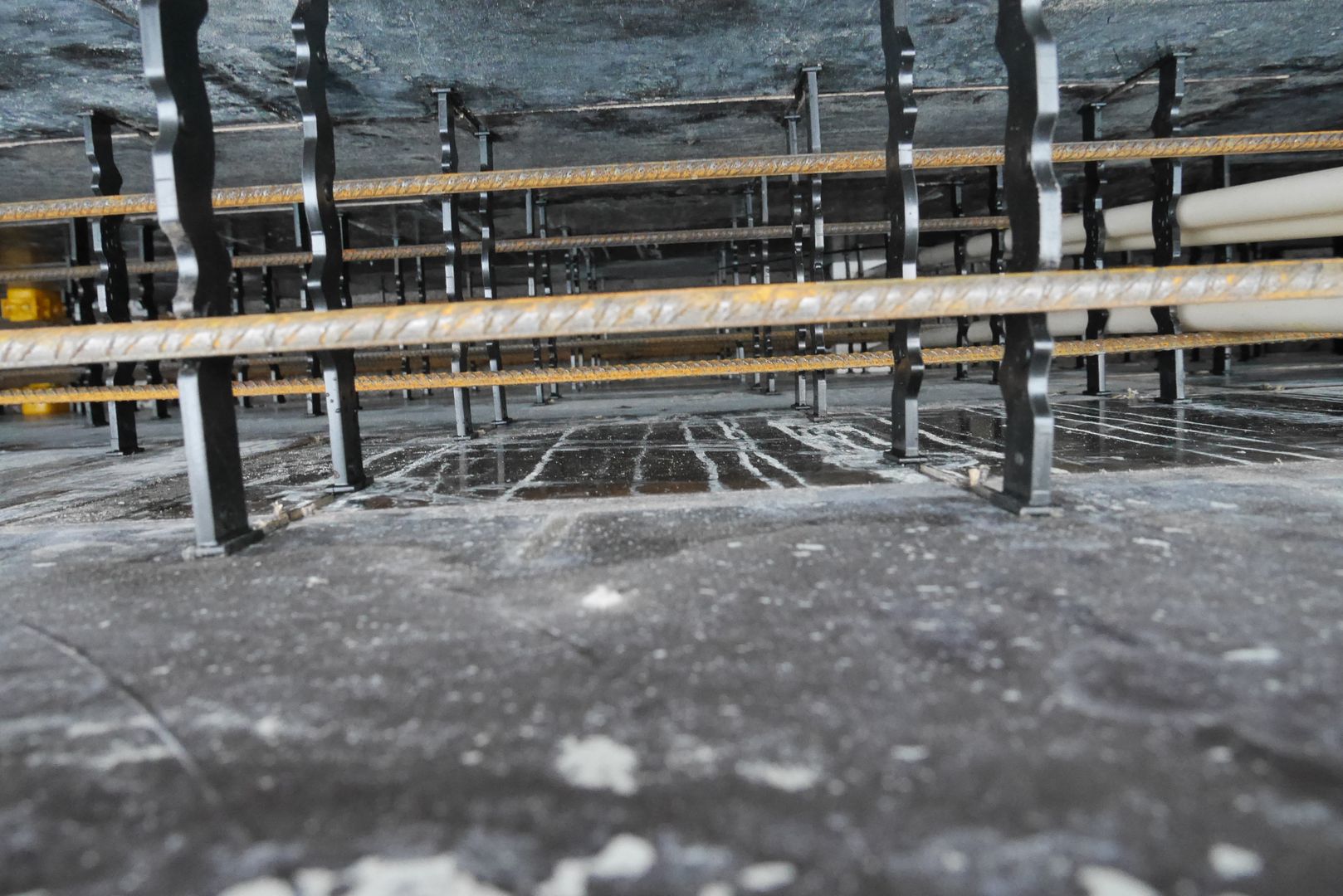

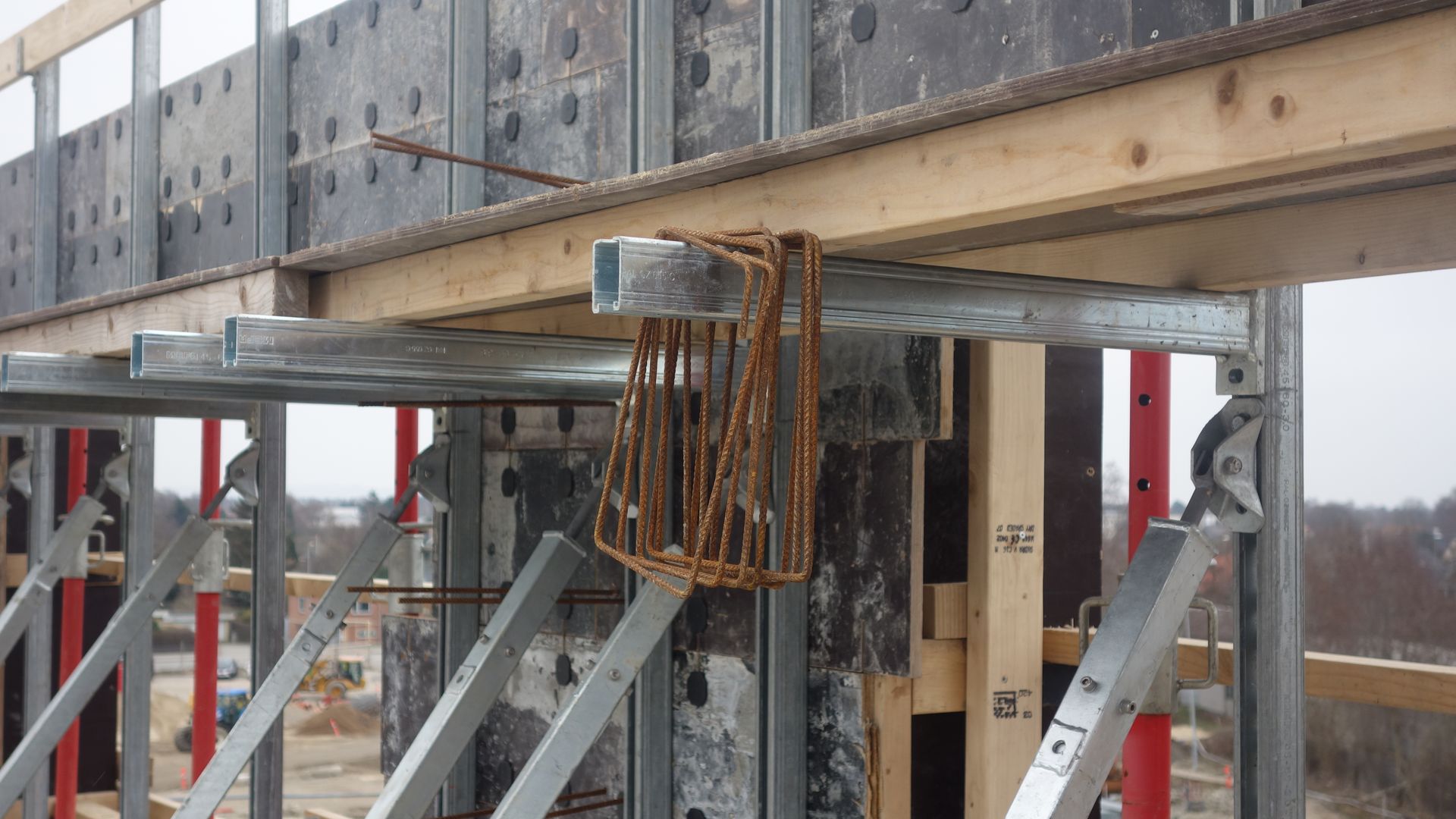

: Y6 bøjler til vinduesoverlæggerne

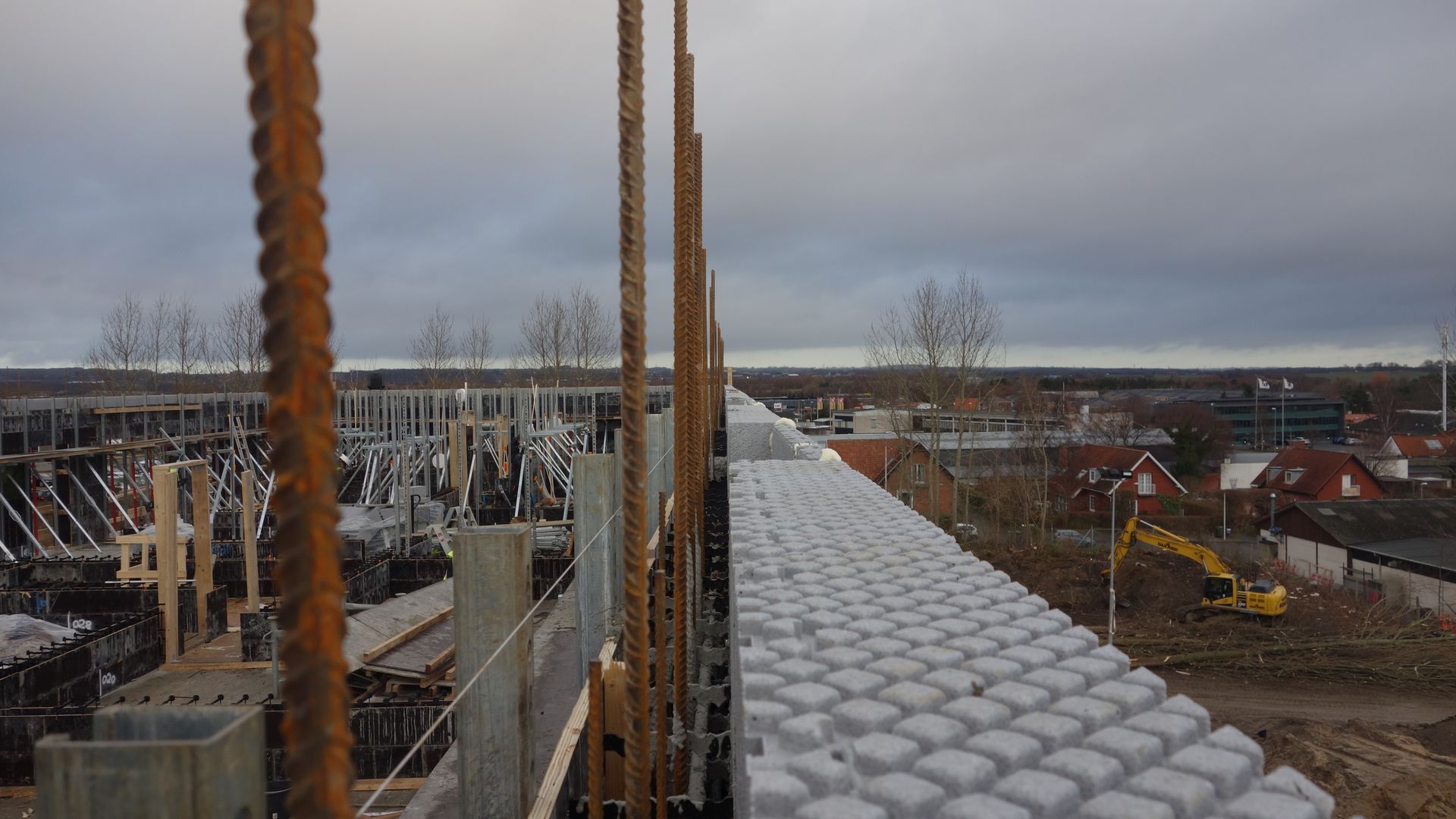

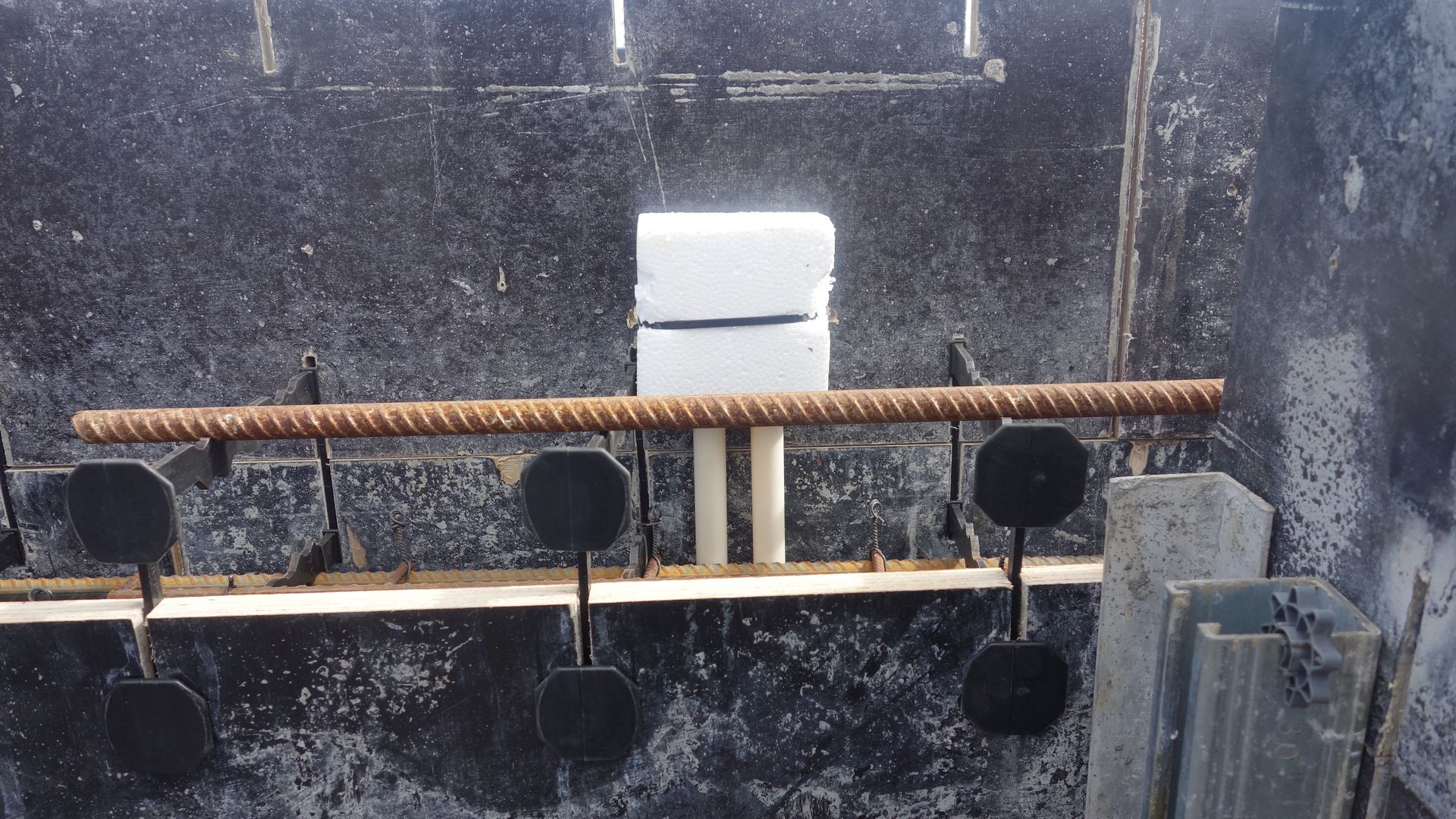

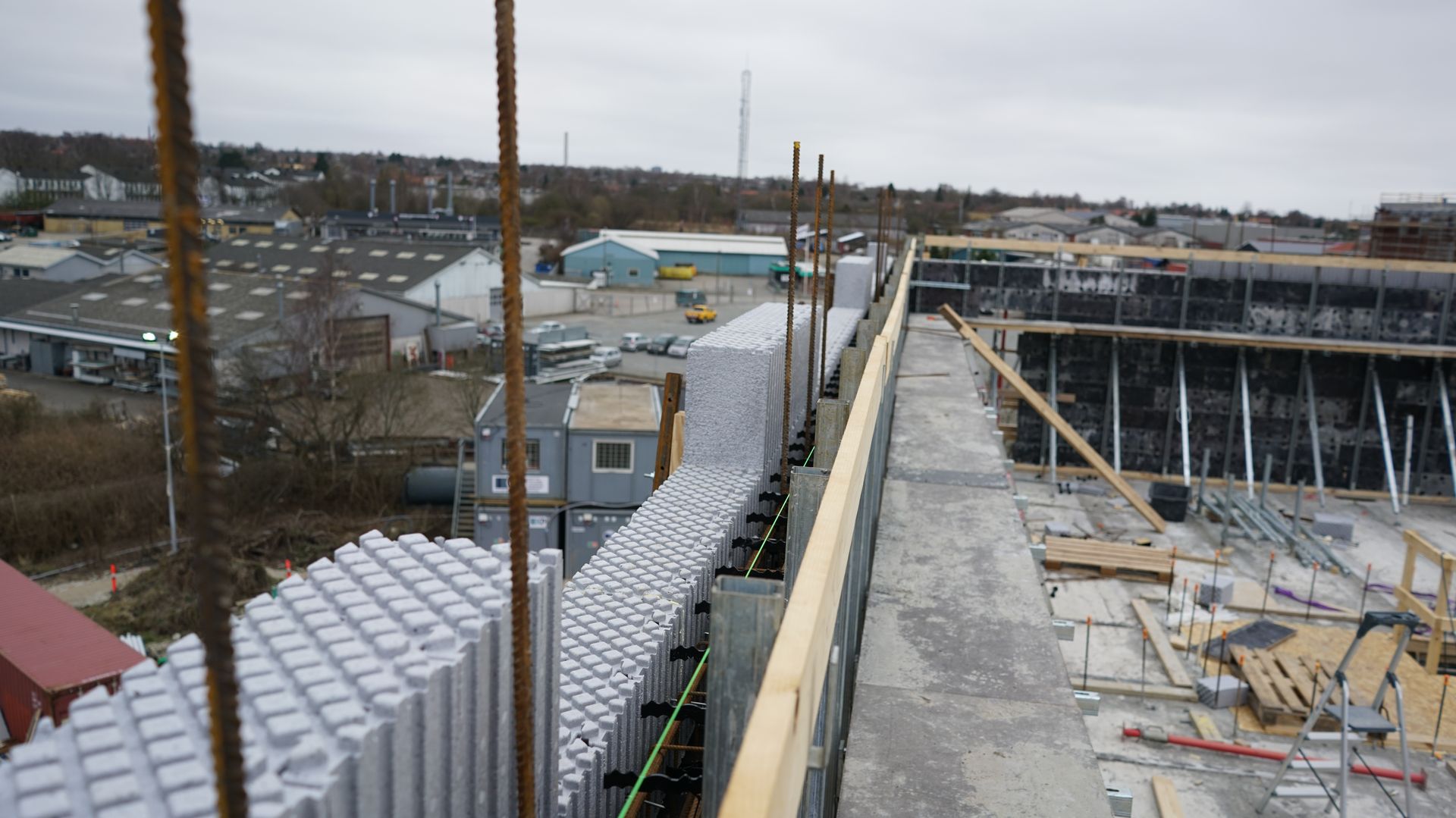

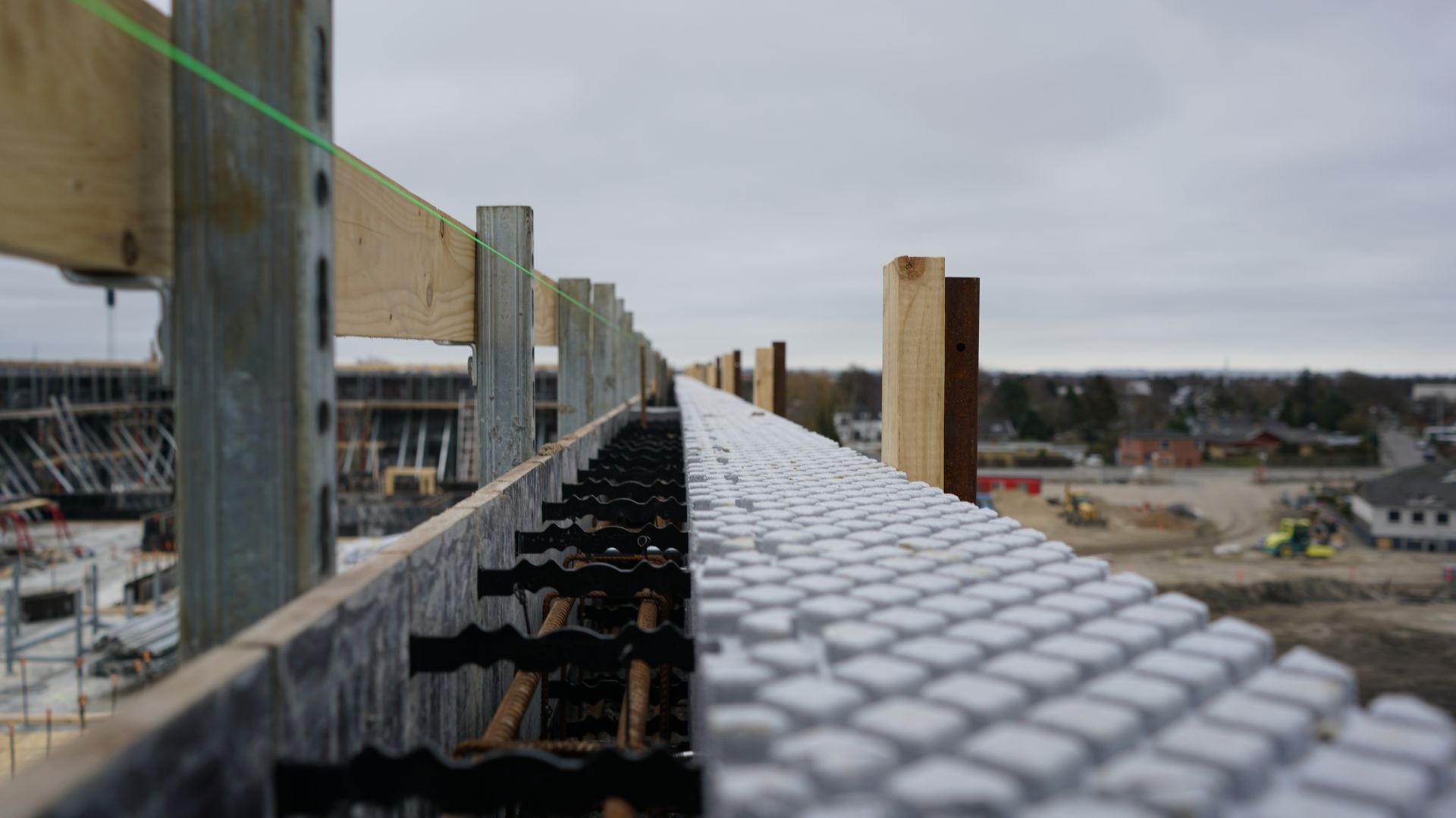

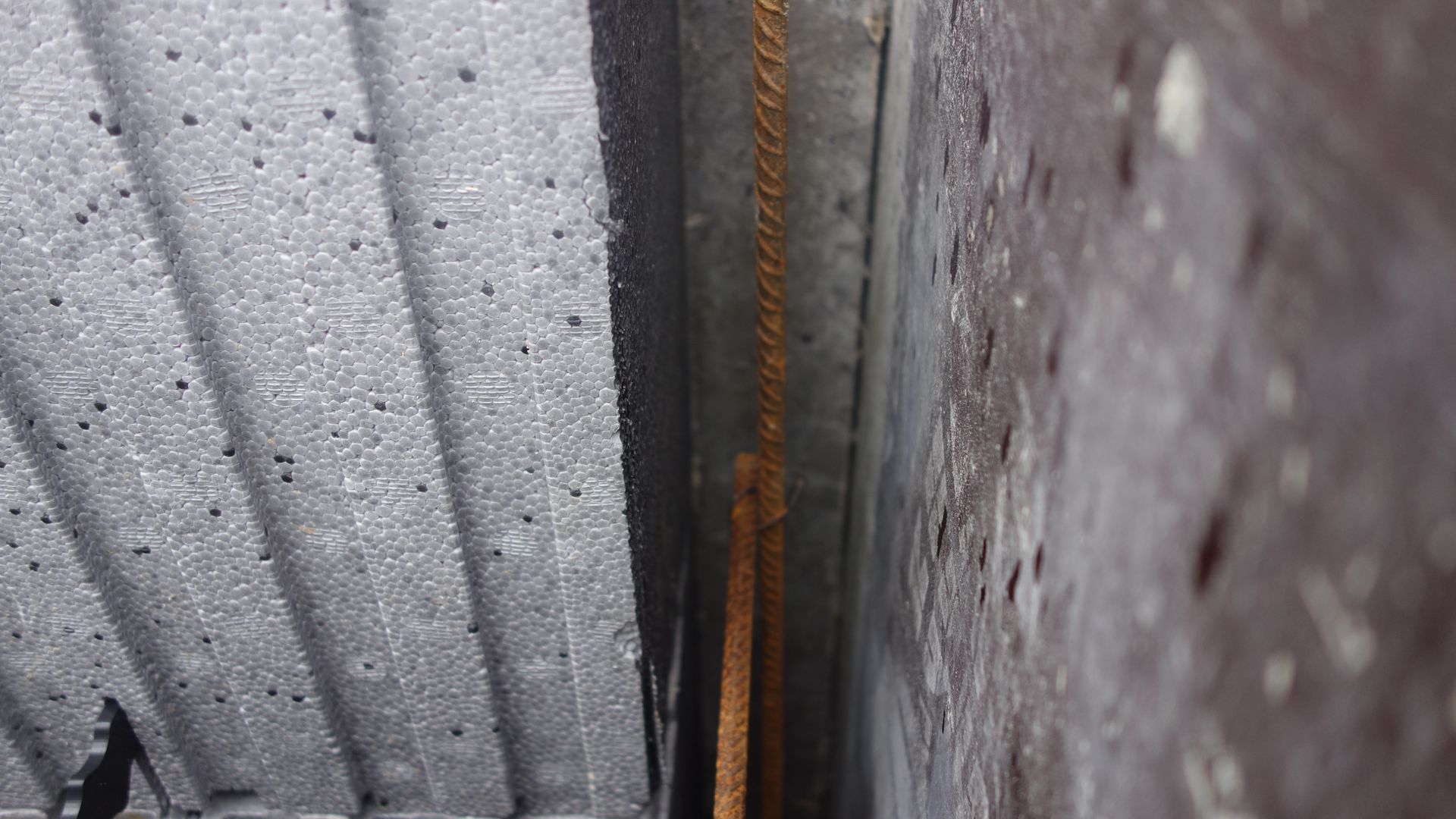

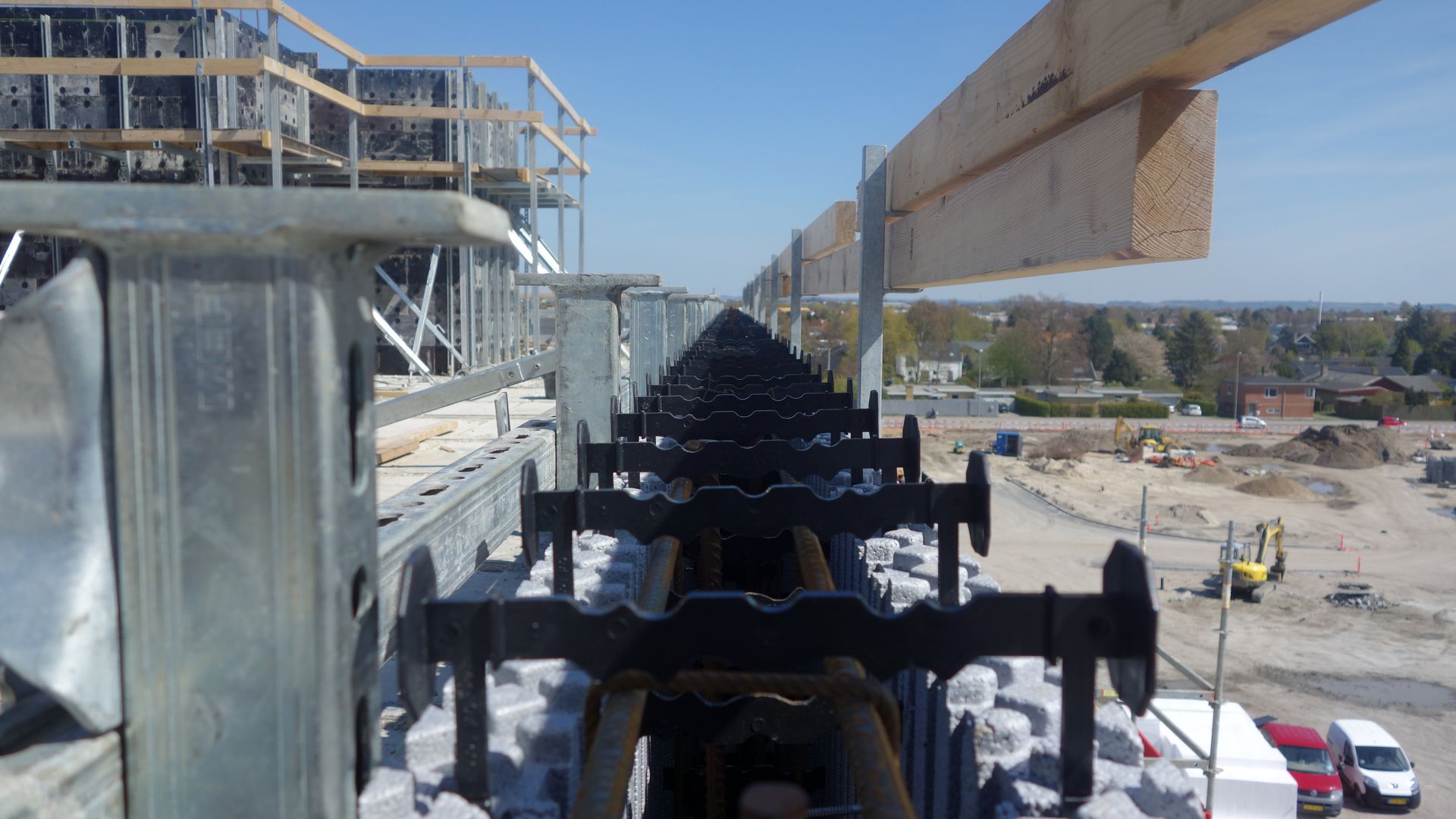

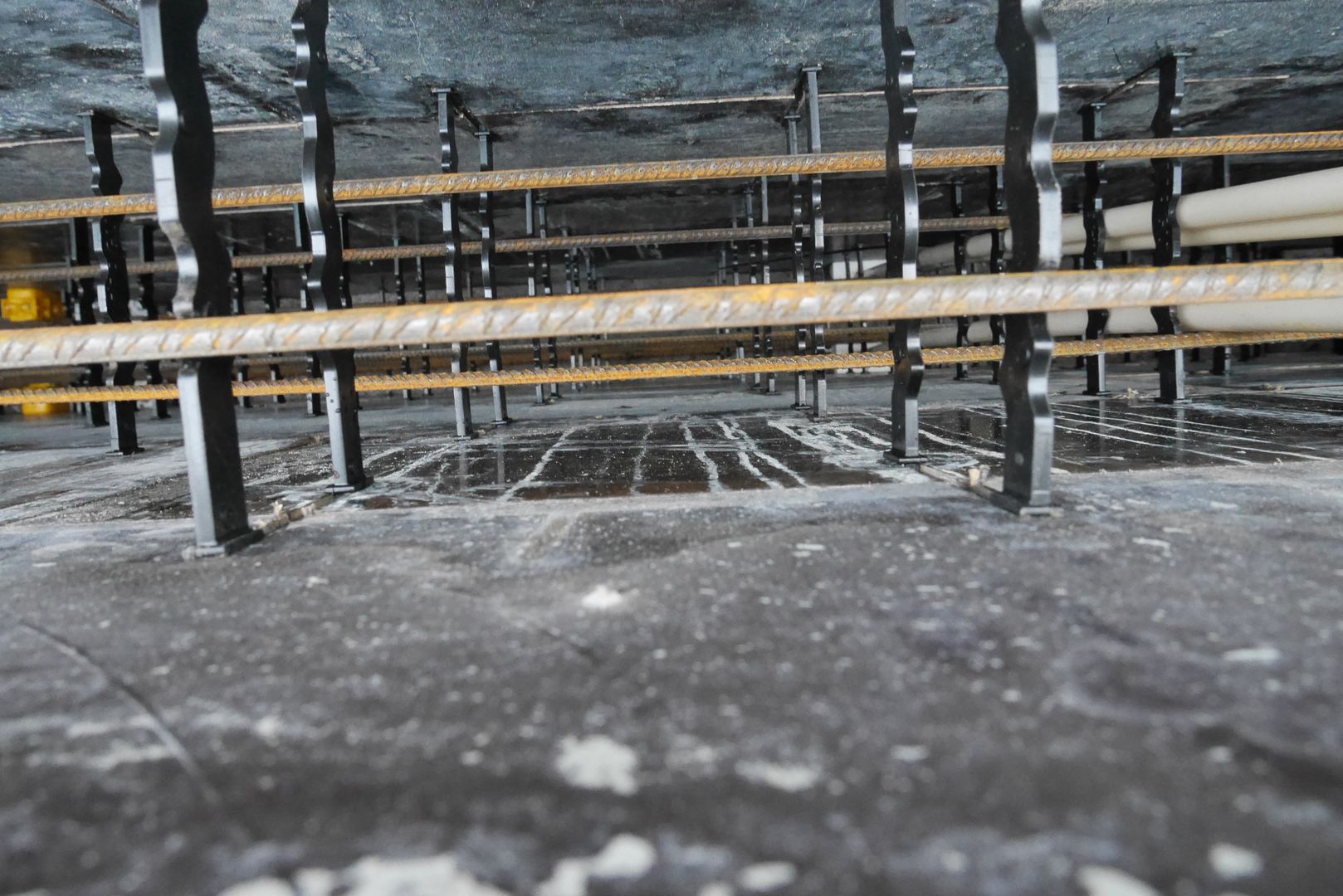

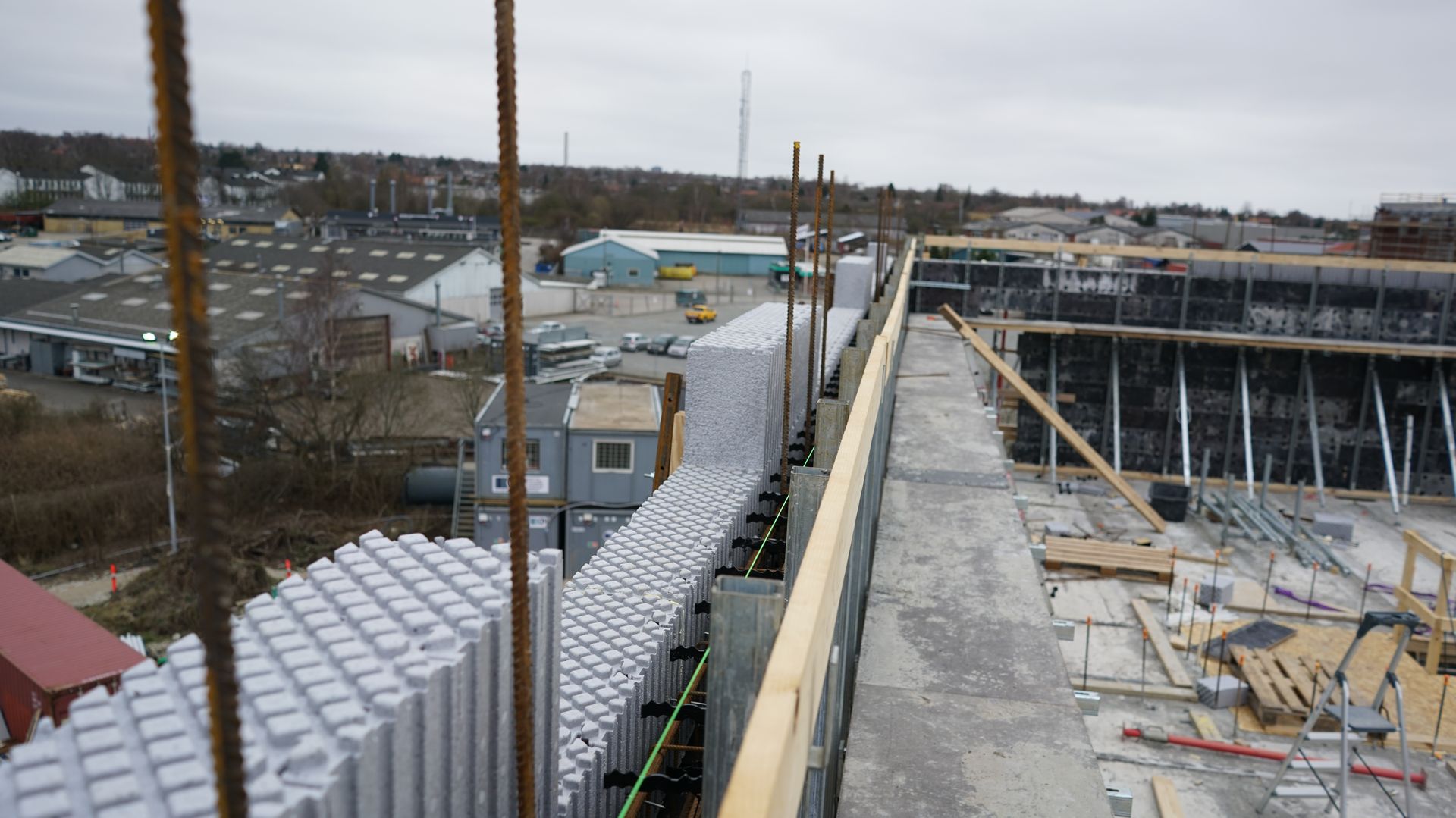

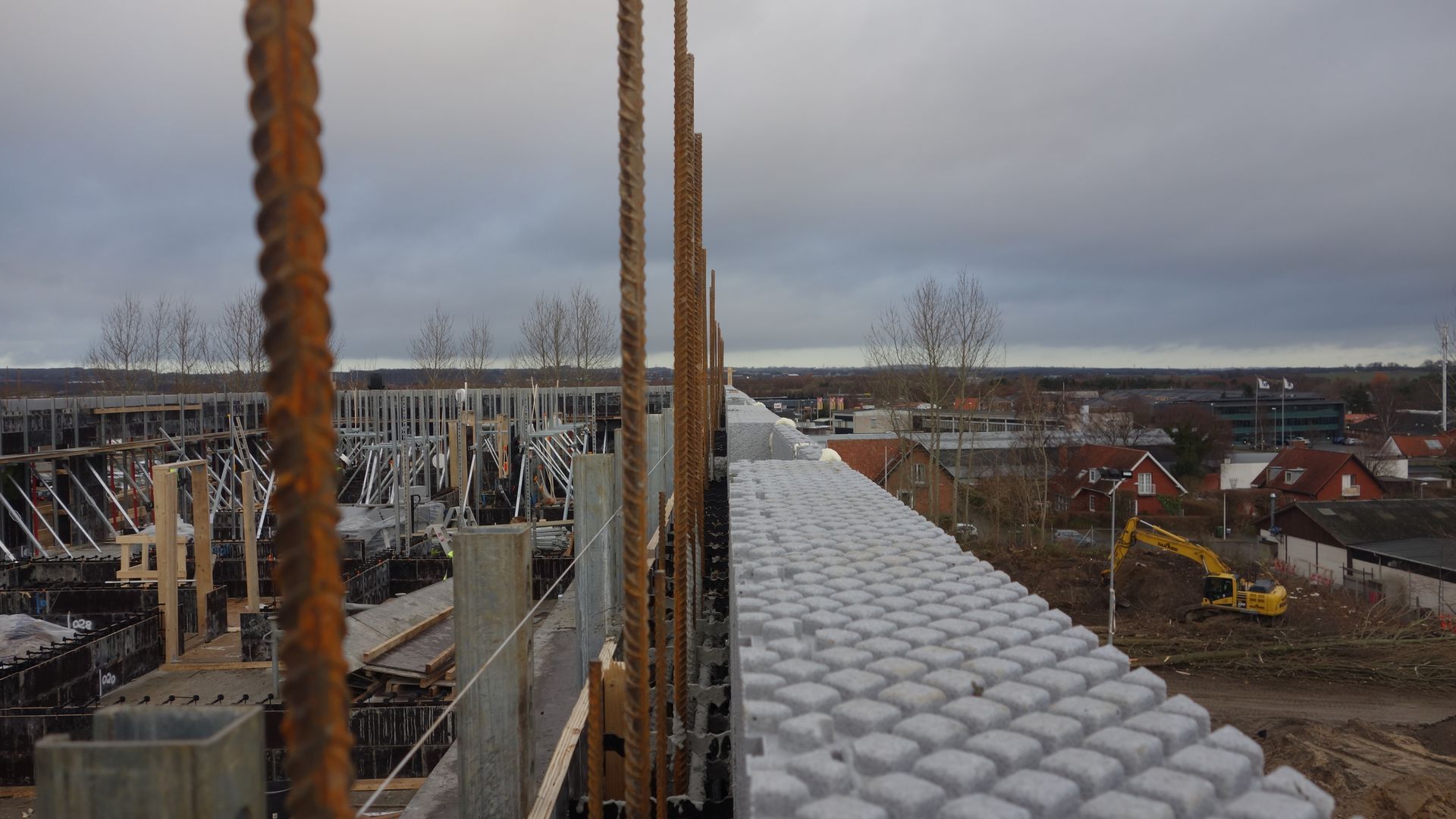

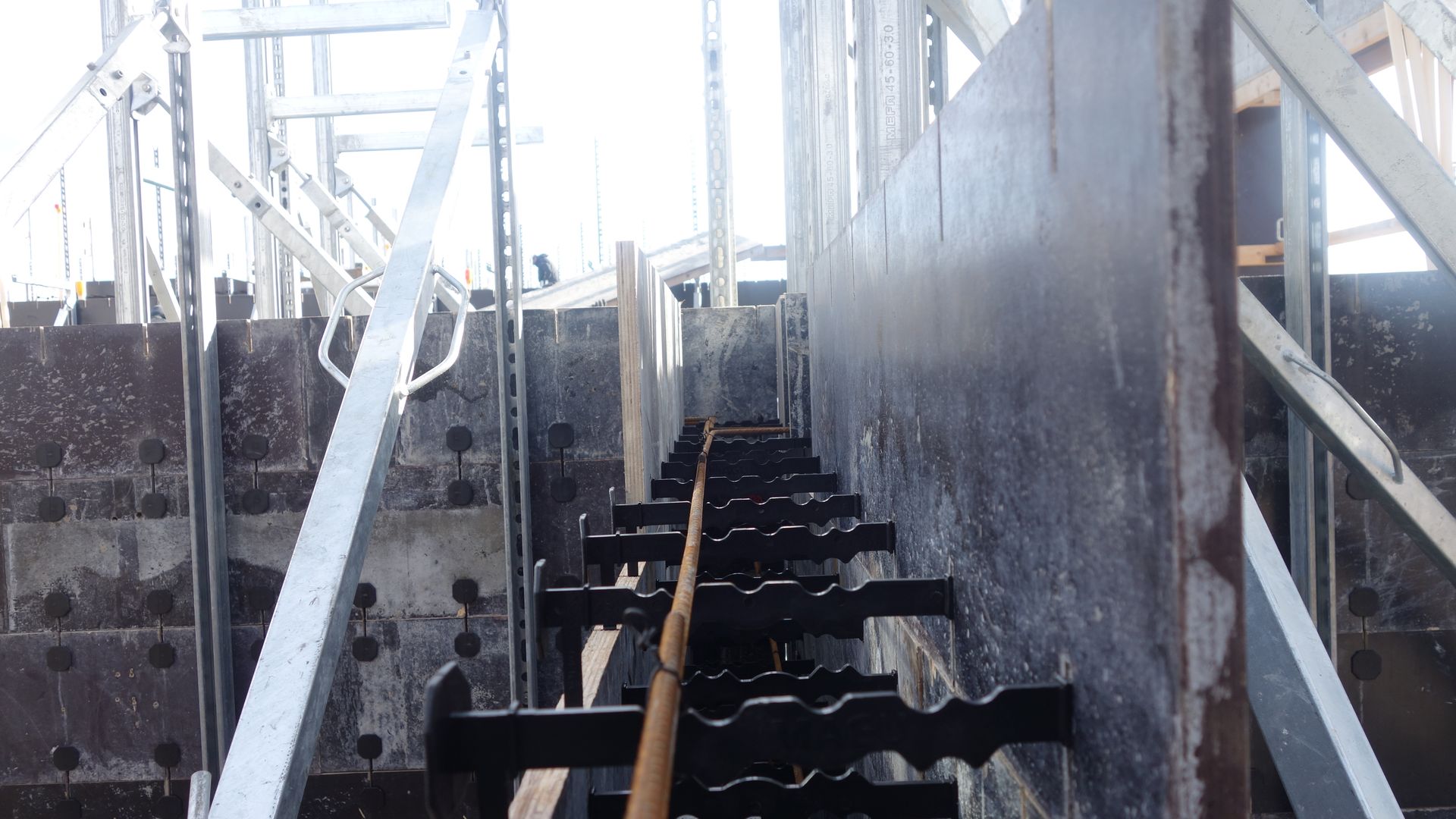

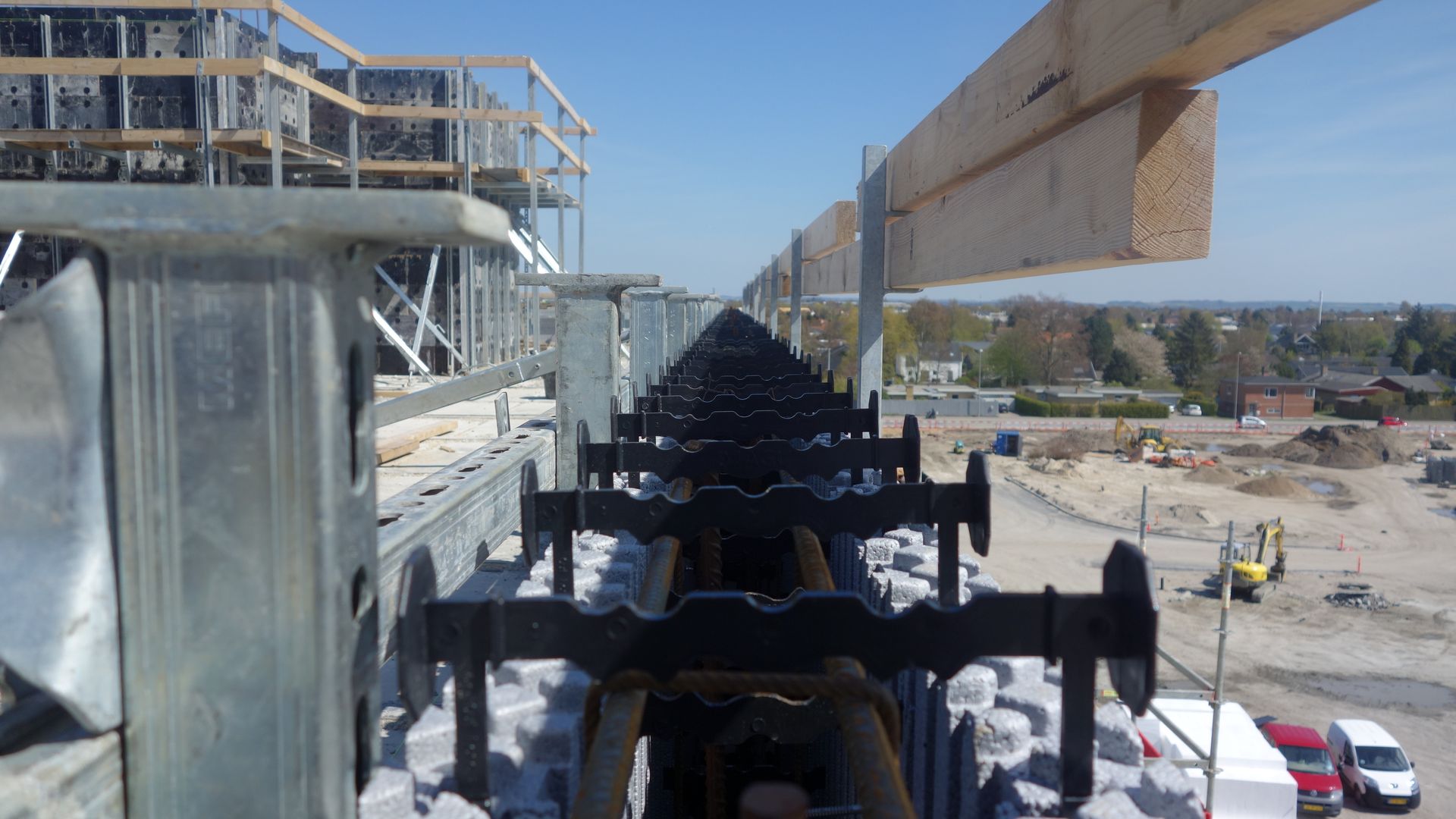

: Når en etage havde nået fuld rejsningshøjde, fortsatte det langsgående armeringsjern videre op, således det blev støbt ind i væggene på næste etage. På den måde kunne man undgå korugerede rør i væggene, hvilket betød en stor besparelse for bygherre.

: Korrugerede rør er ikke noget som normalt anvendes i mindre byggerier, men i flere etager byggerier benyttes det ofte når der bygges med betonelementer, da det er den eneste måde man kan sammestøbe flere etager. Når byggeriet når høj risikoklasse er kravene til antal korrugerede rør kraftigt forøget.

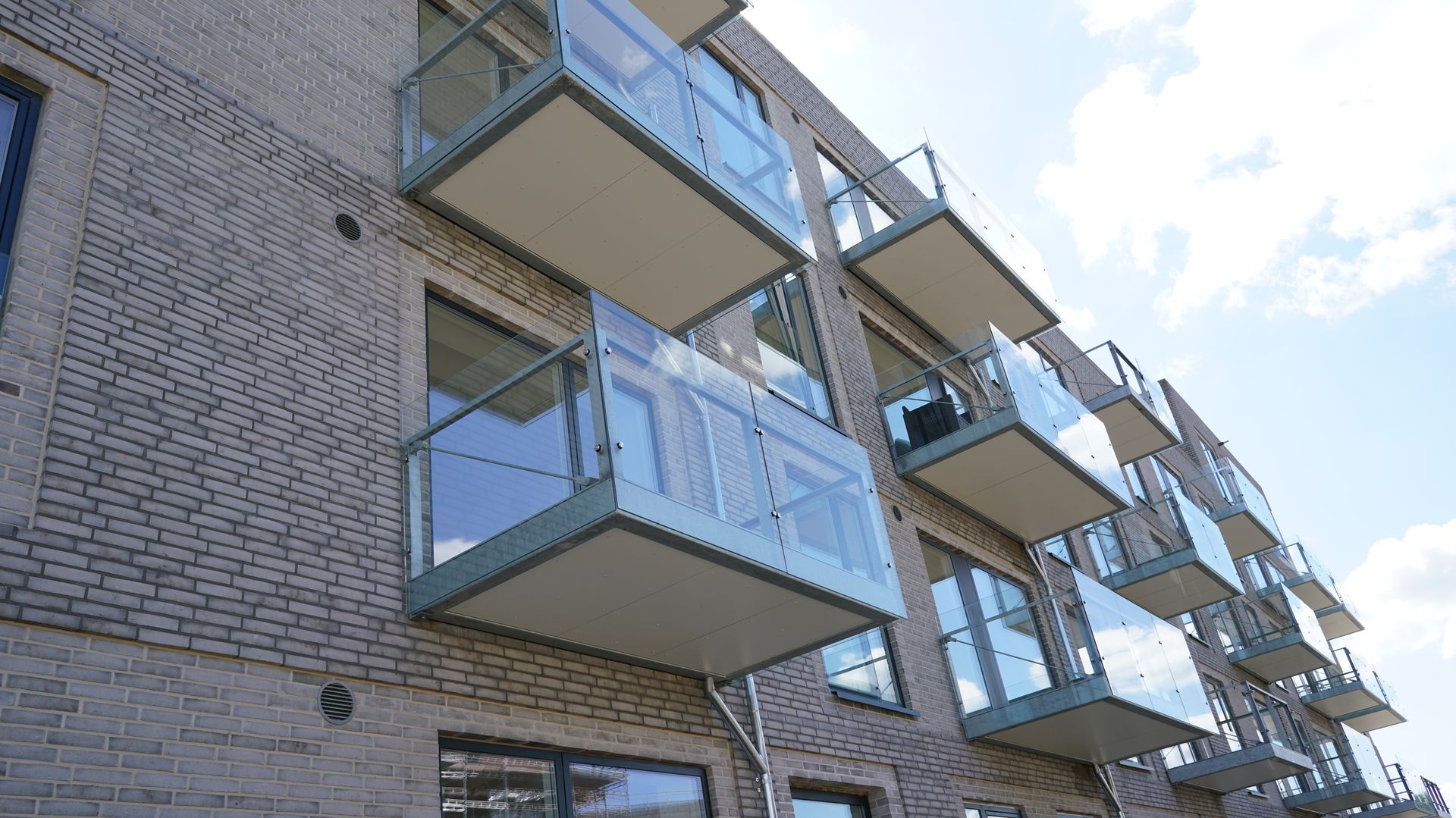

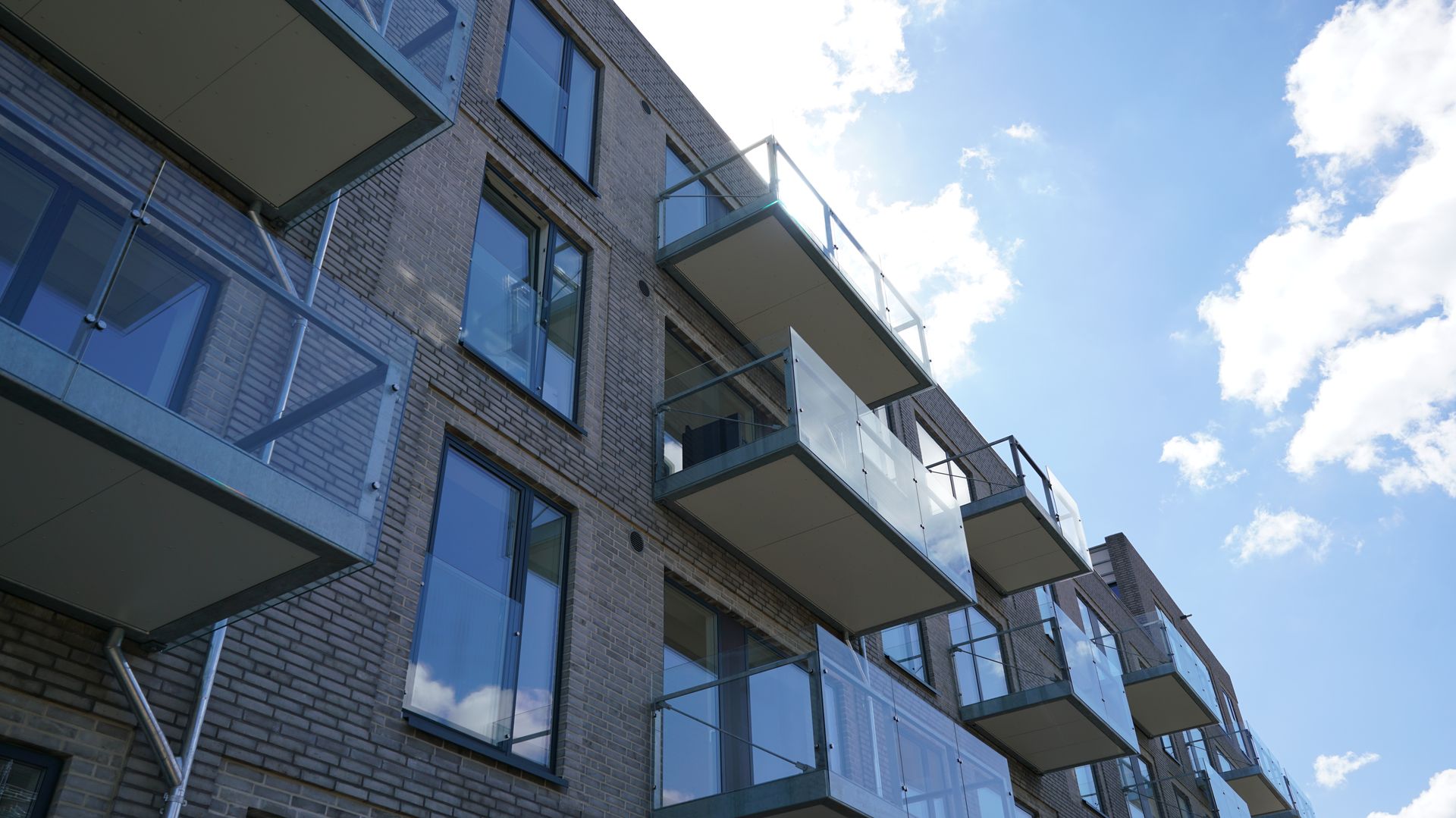

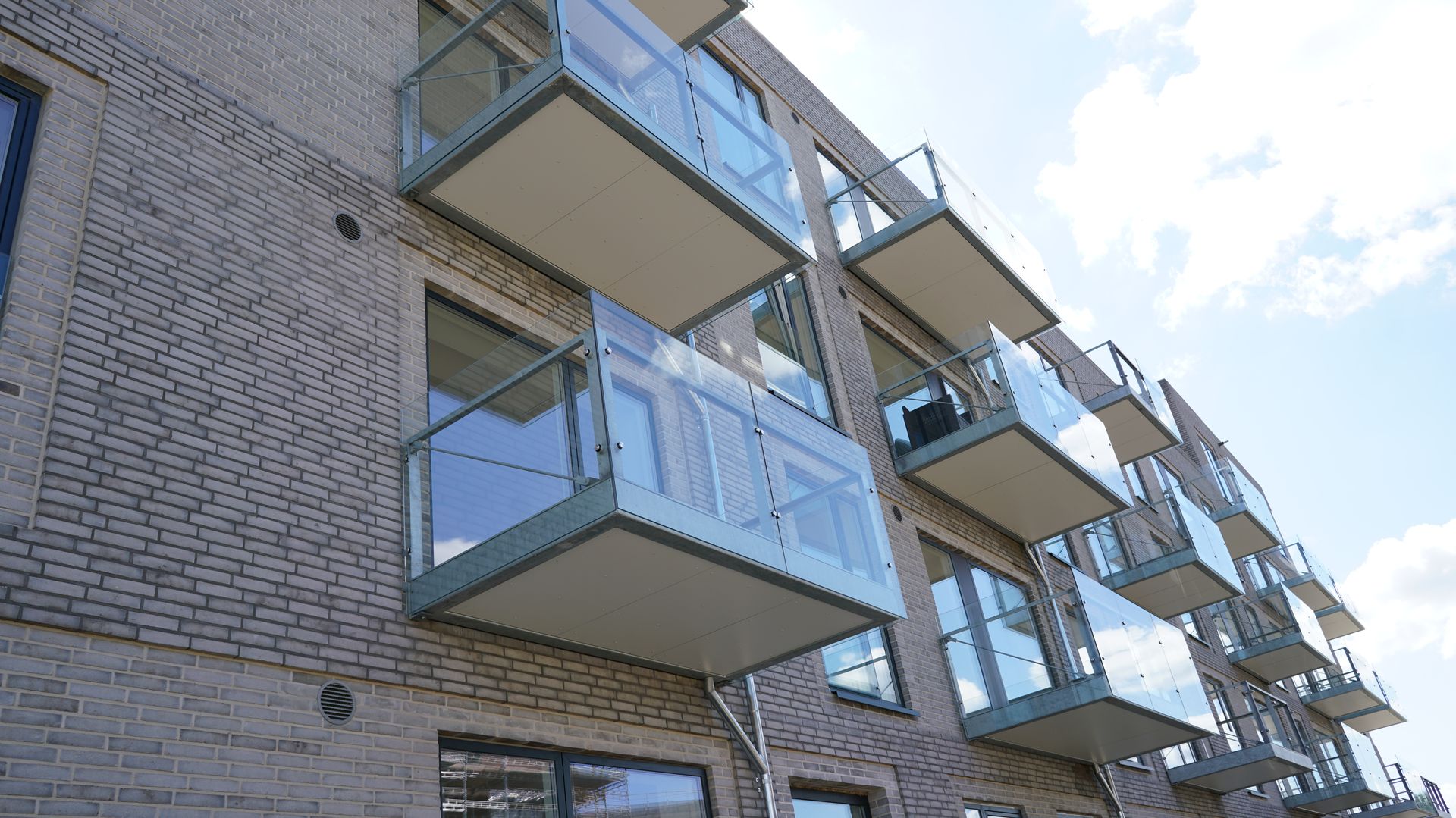

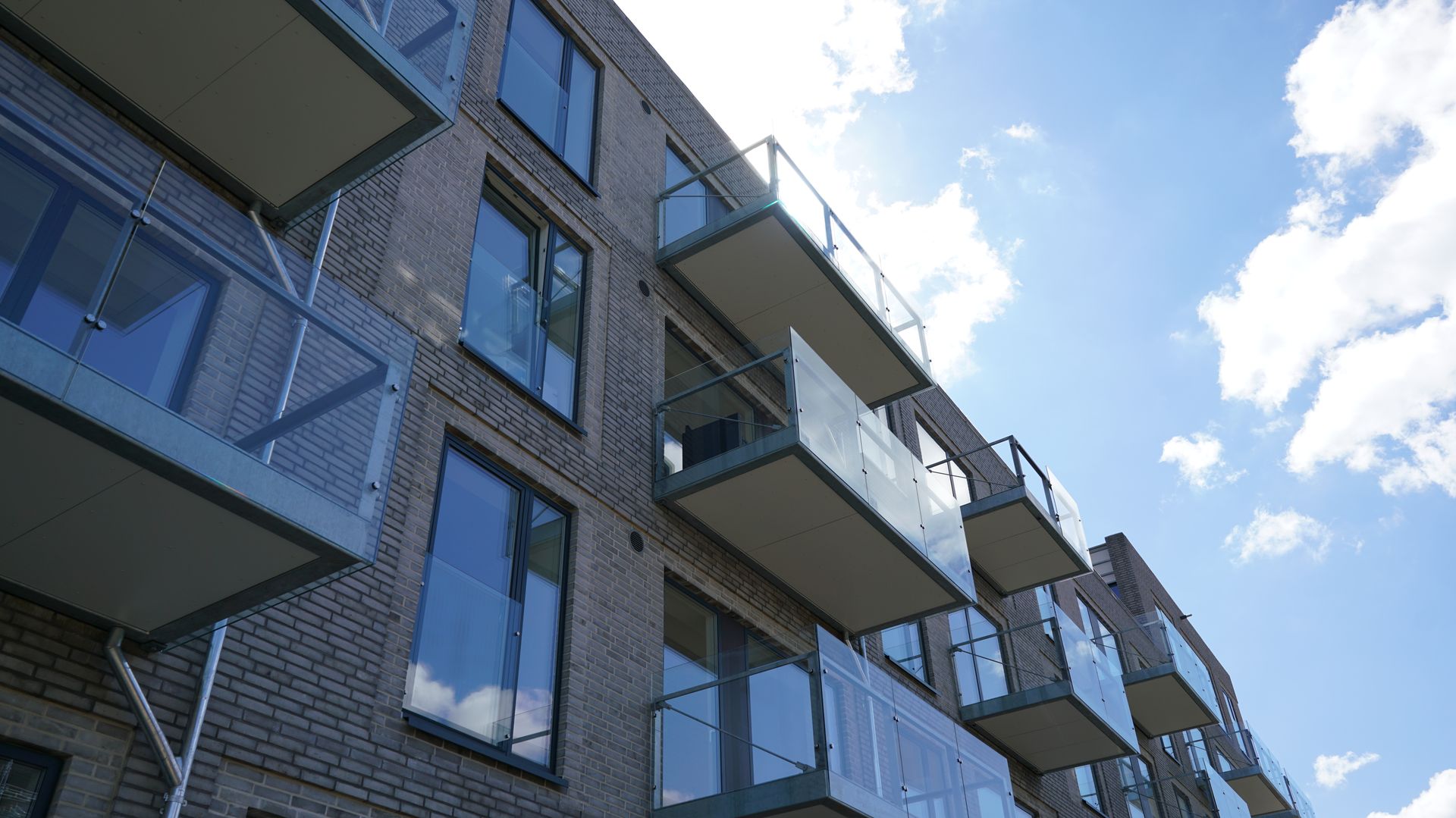

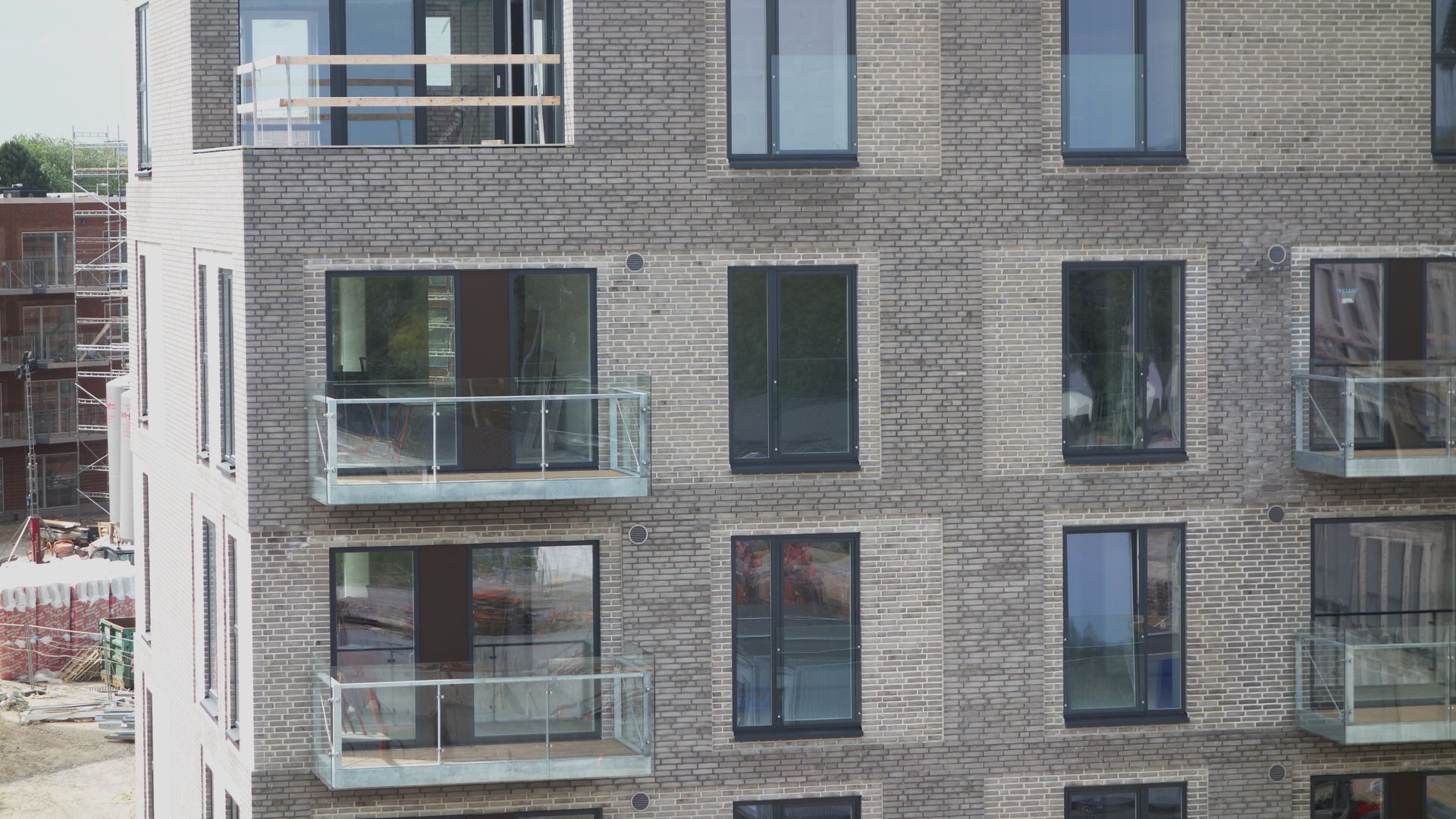

: For at fastgøre altanerne blev der efterfølgende fjernet en bremme af den udvendige isolering, hvorefter der blev monteret stålsøjler på væggen som skulle bære altanerne.

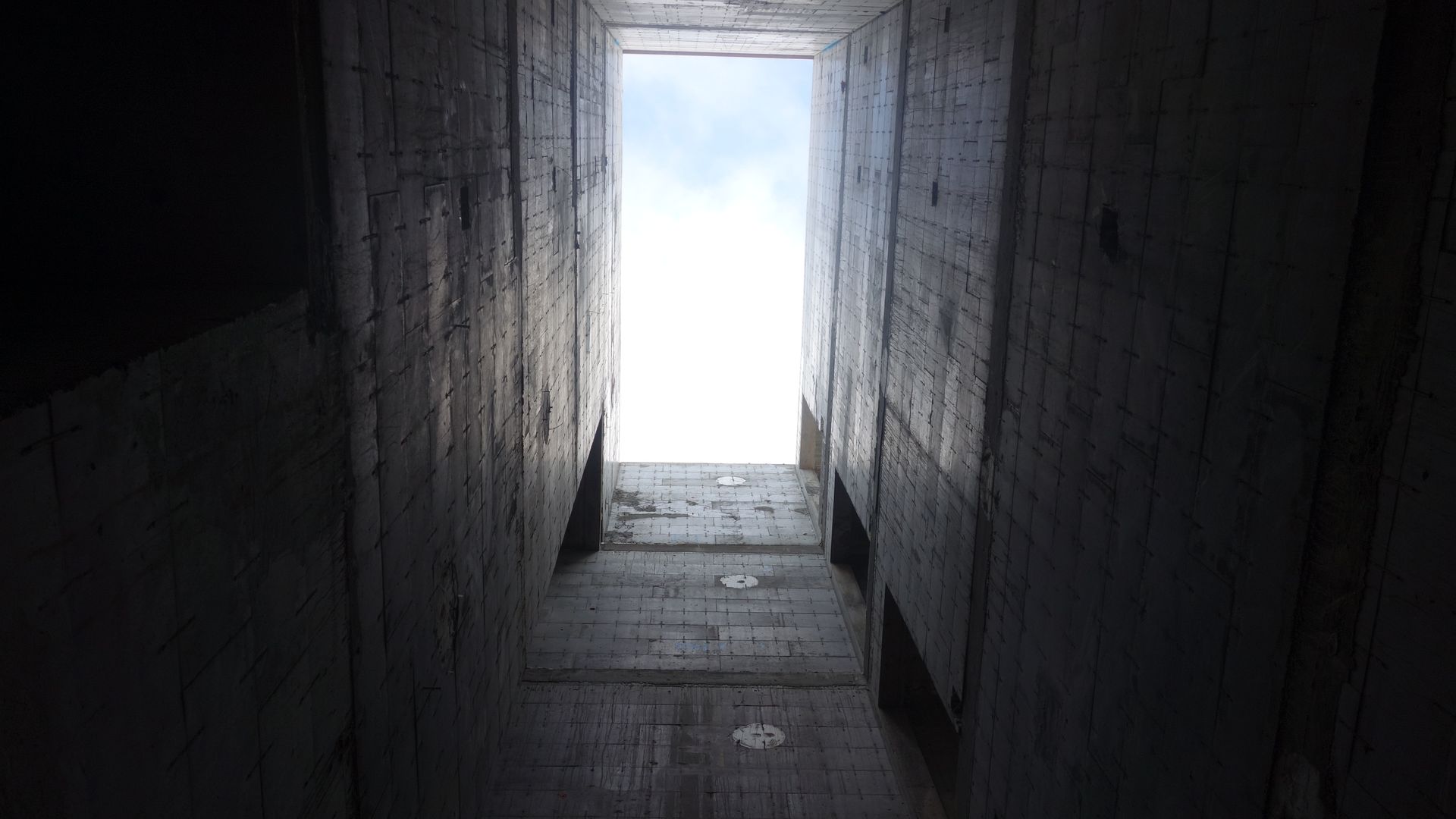

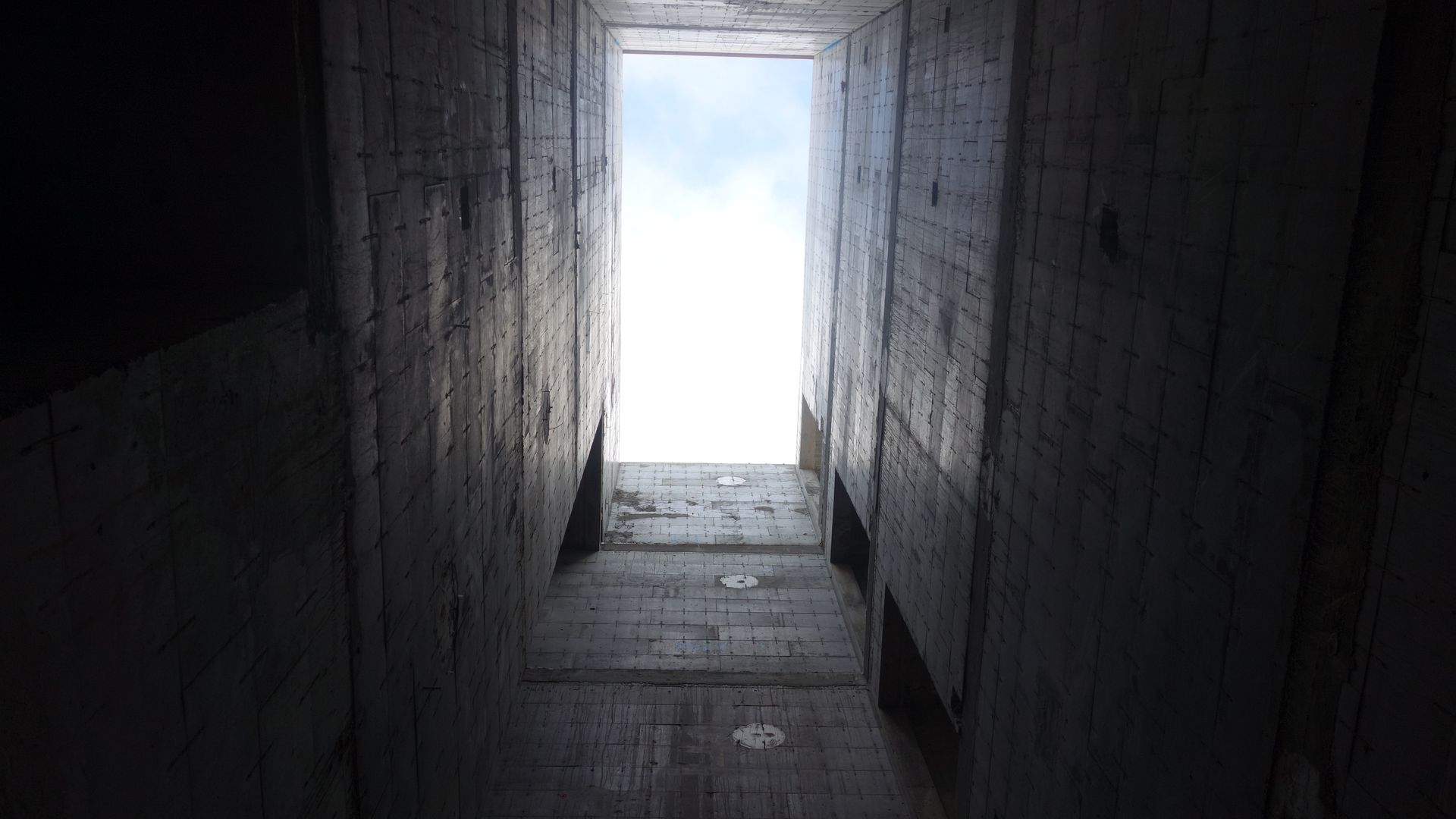

: Trappeopgangene er også støbt med ISOBYG Reform 190 mm. beton. Grundet lang leveringstid på trapperne, og den korte leveringstid på ISOBYG Reform, gik man igang med byggeriet inden trapperne var klar. Trapperne blev derfor sænket ned til sidst.
